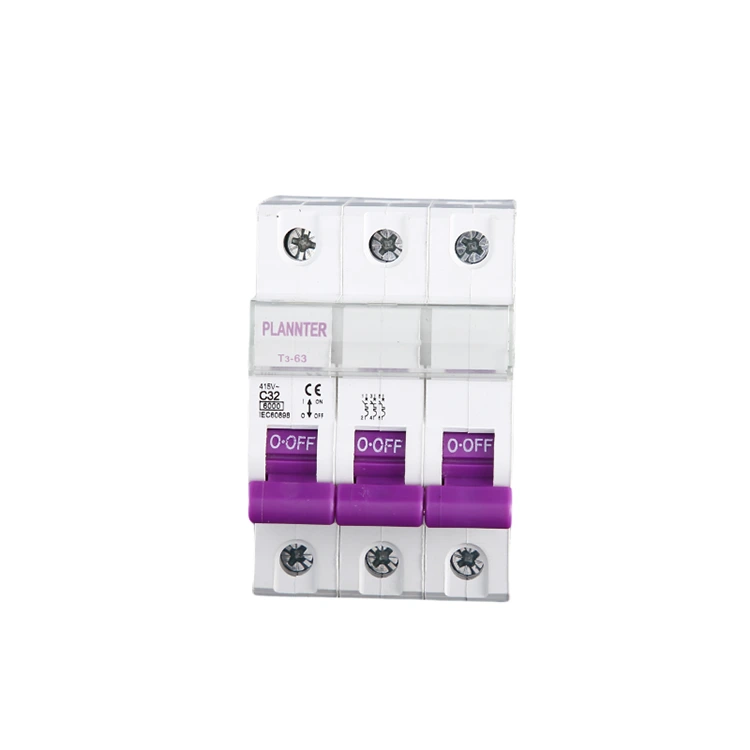

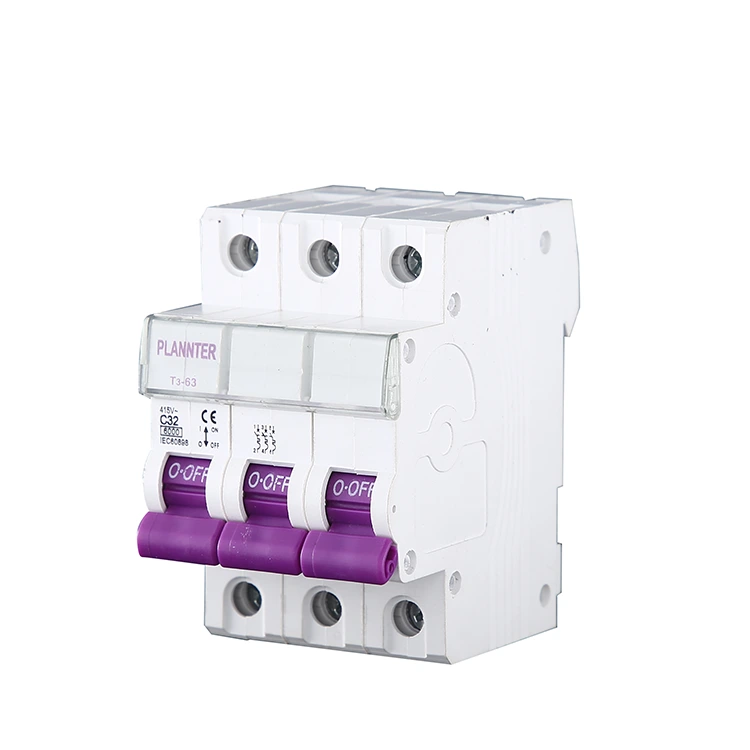

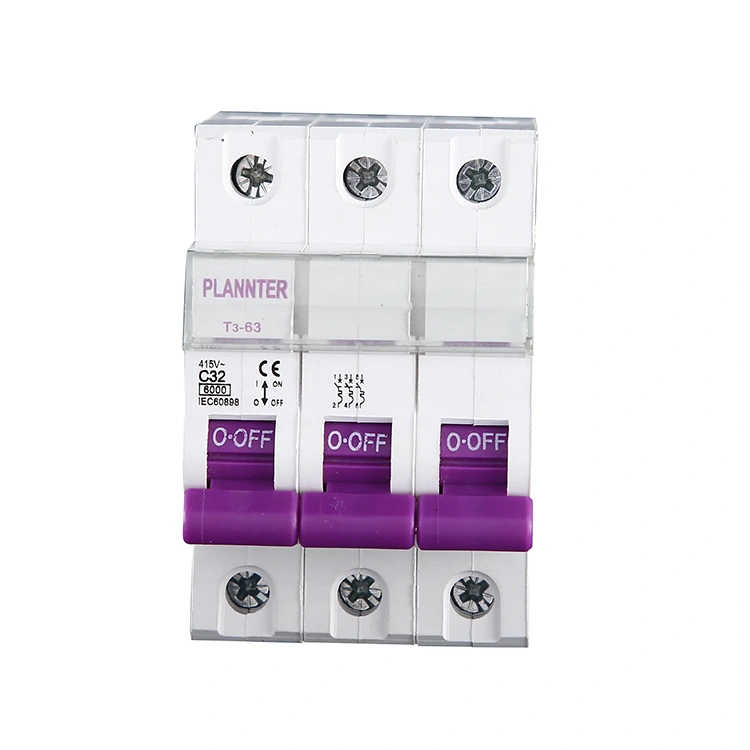

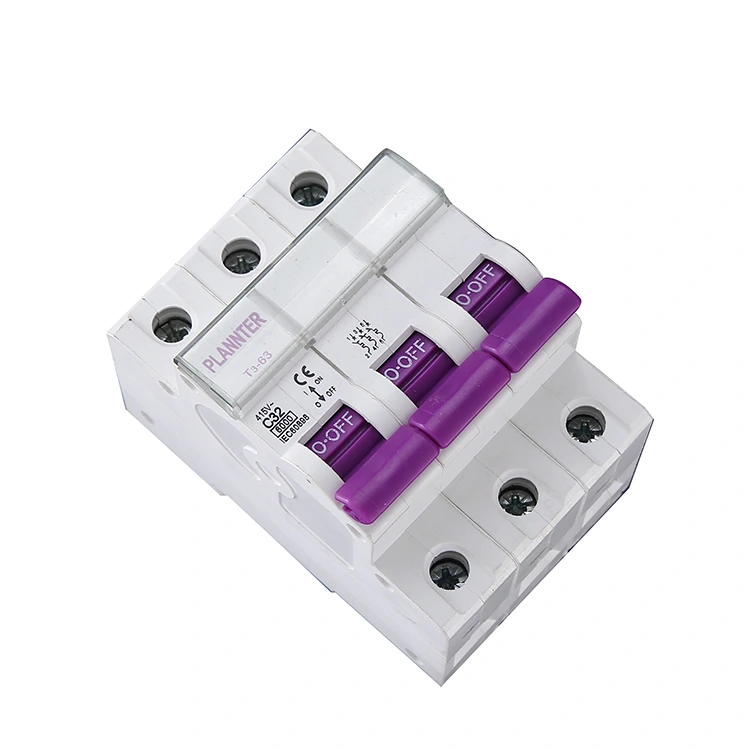

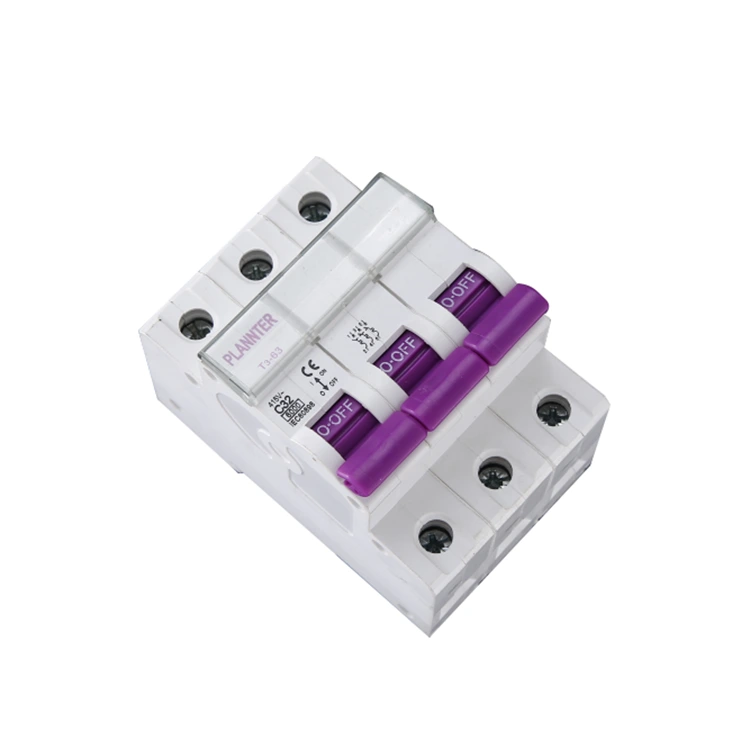

Pemutus Arus AC 3 Kutub

Pemutus Arus AC 3 Kutub termasuk dalam kategori peralatan listrik bertegangan rendah, banyak digunakan di bidang industri, komersial dan sipil, dirancang untuk rangkaian tiga fasa, dapat dalam kelainan arus, seperti beban berlebih, kondisi hubung singkat otomatis memutus rangkaian, untuk melindungi keselamatan peralatan dan personel. Pilih PUGAO (Plannter Electric) sebagai produsen Anda dan dapatkan harga langsung dari pabrik.

Fitur Produk

1. Kontrol Sinkron Tiga Fase

Pemutus arus AC 3 kutub ini mampu menyambungkan atau memutus saluran listrik tiga fasa L1, L2, dan L3 secara bersamaan. Jika terjadi kesalahan pada salah satu fasa, perangkat akan memicu pemadaman listrik secara bersamaan di ketiga fasa, sehingga mencegah kerusakan peralatan yang disebabkan oleh pengoperasian dalam kondisi kehilangan fasa.

2. Perlindungan Kelebihan Beban dan Hubungan Pendek

Perlindungan Kelebihan Beban: Memanfaatkan tripping termal untuk mengatasi kondisi arus berlebihan yang berkelanjutan.

Perlindungan Sirkuit Pendek: Menggunakan trip magnetik untuk secara instan memutus gangguan arus tinggi.

Dengan memilih produk canggih ini, Anda memastikan perlindungan keselamatan menyeluruh untuk sirkuit listrik Anda.

3. Peningkatan Keamanan Operasional Peralatan

Produk ini memitigasi risiko yang terkait dengan ketidakseimbangan tegangan tiga fase, melindungi peralatan penting—seperti motor dan kompresor—dan secara efektif mengurangi biaya yang terkait dengan kerusakan dan waktu henti peralatan.

4. Desain dan Pemasangan Modular

Produk PUGAO menampilkan desain pemasangan rel DIN, memungkinkan integrasi tanpa batas ke dalam lemari distribusi daya atau panel kontrol. Hal ini memfasilitasi instalasi dan pemeliharaan batch yang efisien dalam proyek teknik.

Parameter dan Spesifikasi Utama

Saat membeli atau memilih produk, Anda dapat memverifikasi parameter berikut untuk Pemutus Sirkuit AC 3 Kutub berdasarkan kebutuhan spesifik proyek Anda, atau hubungi kami untuk mengembangkan solusi komprehensif yang disesuaikan dengan kebutuhan Anda.

Nilai Tegangan (Ue): Biasanya 380V, 400V, atau 415V AC (untuk sistem tiga fase).

Nilai Saat Ini (Masuk): Peringkat umum mencakup 16A, 32A, dan 63A; model arus tinggi tersedia hingga 100A atau 125A.

Kapasitas Pemutusan (Icn): Seperti 6kA atau 10kA. Mengingat tingkat energi yang lebih tinggi terkait dengan daya tiga fase, disarankan untuk memprioritaskan spesifikasi 10kA untuk meningkatkan redundansi keselamatan.

Kurva Tersandung:

Tipe C: Cocok untuk gedung perkantoran, sistem penerangan, atau distribusi listrik komersial umum.

Tipe D: Dirancang khusus untuk aplikasi penyalaan motor, mampu menahan arus masuk sesaat sebesar 10 hingga 14 kali arus pengenal.

Tindakan Pencegahan untuk Penggunaan

1. Sistem kelistrikan sangat kompleks. Demi alasan keselamatan, pengoperasian dan pemasangan pemutus arus AC 3 Kutub harus dilakukan oleh teknisi yang berkualifikasi. Misalnya, selama pengoperasian, pertama-tama putuskan sambungan catu daya sisi beban, lalu putuskan sambungan sisi sekunder dan tersier.

2. Patuhi prosedur pengoperasian secara ketat selama pengoperasian. Jika timbul situasi yang mempengaruhi pengoperasian normal sistem kelistrikan, segera ambil tindakan darurat.

3. Setelah instalasi berhasil, pemutus arus akan beroperasi secara normal. Selama pengoperasian, segera pantau data terkini dan lakukan inspeksi dan pemeliharaan berkala.

Kapan Pemutus Arus AC 3 Kutub Diperlukan?

Sebagai produsen dan pemasok profesional, PUGAO juga menawarkan pemutus sirkuit 1 kutub (1P) dan 2 kutub (2P); namun, terkait pemilihan produk, pemutus arus 3 kutub (3P) harus digunakan setiap kali menangani peralatan listrik tiga fasa atau saluran listrik tiga fasa. Berikut adalah rekomendasi kami untuk skenario tertentu:

1. Peralatan Motor Tiga Fasa

Contohnya termasuk motor industri, pompa air, kompresor udara, dll.

Alasan:

Motor tiga fasa memerlukan catu daya simultan di ketiga fasa. Jika hanya satu fasa yang terganggu sementara fasa lainnya tetap aktif, motor akan beroperasi dalam kondisi "kehilangan fasa"; hal ini pasti menyebabkan motor terbakar, yang mengakibatkan kerugian finansial yang signifikan.

2. Sistem Catu Daya Tiga Fasa

Contohnya termasuk sistem distribusi tenaga listrik pabrik, perkabelan tiga fasa komersial, lemari distribusi tiga fasa, dan lain-lain.

Alasan:

Alasannya di sini mencerminkan kategori peralatan yang disebutkan di atas: saluran tiga fase harus dihidupkan dan dimatikan secara serempak. Jika anomali terjadi pada satu fasa, seluruh rangkaian harus diputuskan untuk memastikan perlindungan tiga fasa yang komprehensif dan tersinkronisasi.

3. Peralatan Industri atau Komersial Berkekuatan Tinggi

Contohnya termasuk sistem pendingin udara sentral, peralatan pemanas industri, mesin produksi otomatis, dll.

Alasan:

Peralatan tersebut biasanya mengkonsumsi daya tinggi dan bergantung pada pasokan tiga fase; akibatnya, diperlukan arus tiga fasa yang stabil dan seimbang agar dapat berfungsi dengan benar.

4. Skenario Lain yang Membutuhkan Perlindungan Terhadap Kerusakan Kehilangan Fase

Dalam proyek yang melibatkan peralatan tersebut, penggunaan pemutus sirkuit 1P atau 2P—bukan unit 3P—menimbulkan risiko: jika satu fasa terganggu sementara fasa lainnya tetap diberi energi, peralatan akan terus beroperasi, meskipun dalam kondisi terganggu dan tidak normal.

Silakan hubungi PUGAO untuk desain solusi spesifik dan layanan dukungan teknis.

Pertanyaan Umum

T: Apakah PUGAO menawarkan layanan penyesuaian?

A: Ya, kami menyediakan layanan yang disesuaikan. Sebagai produsen pemutus sirkuit AC 3 Kutub asal Tiongkok dengan 14 tahun pengalaman profesional di pabrik, Anda dapat menyesuaikan parameter seperti arus pengenal, kapasitas pemutusan, dan metode pemasangan sesuai dengan kebutuhan spesifik.

T: Parameter teknis apa yang perlu saya lihat?

A: 1. Nilai arus - harus sesuai dengan arus kerja aktual dari beban;

2. Tegangan kerja terukur - harus sama dengan level tegangan sistem;

3. Kapasitas pemutusan hubung singkat - Harus lebih besar dari arus hubung singkat yang diharapkan pada titik pemasangan.
