40A 63A Pelindung Atas dan Bawah

Pugao 40A 63A Pelindung Atas dan Bawahadalah perangkat pengaman listrik khusus yang dirancang untuk melindungi sirkuit dan peralatan yang terhubung dari ketidakstabilan tegangan. Dinilai untuk sistem standar 220VAC/230VAC (50/60Hz), unit yang dipasang di rel ini terus memantau volume salurantage.

Secara otomatis memutus catu daya ketika tingkat tegangan melebihi ambang batas aman (tegangan berlebih) atau turun terlalu rendah (tegangan rendah), mencegah kerusakan pada motor, papan sirkuit, dan kabel. Dengan desain kokoh yang mampu beroperasi pada suhu dari -20°C hingga +55°C, ini memastikan kinerja yang andal di berbagai lingkungan.

Prinsip operasi

Prinsip pengoperasian Over and Under Protector 40A 63A sebenarnya adalah pemantauan data tegangan. Hal ini mencakup, misalnya, deteksi dan pemantauan sensor, unit kontrol, relai, dan kondisi lainnya.

Sensor: Level tegangan dapat dipantau secara real time. Jika tegangan melebihi atau turun di bawah ambang batas yang telah ditentukan, sensor mengirimkan sinyal ke unit kontrol, meminta kita untuk mengoperasikan proses tersebut.

Unit kontrol: dapat menerima sinyal dari sensor, dan akan menentukan apakah tegangannya tidak normal. Jika tegangan diketahui terlalu tinggi atau terlalu rendah, unit kontrol akan mengaktifkan tindakan perlindungan.

Relai: Ketika diperintahkan oleh unit kontrol, relai akan dengan cepat membuka sirkuit untuk melindungi peralatan dari kerusakan dan mencegah kebakaran.

Perlindungan Peralatan

Mesin yang sensitif memerlukan daya yang stabil agar dapat berfungsi dengan benar. Itu40A 63A Pelindung Atas dan Bawahbanyak digunakan untuk melindungi:

• Peralatan Medis:Memastikan alat diagnostik penting tidak rusak akibat lonjakan listrik.
• Instrumentasi:Menjaga keakuratan sistem kontrol dan sensor yang mengandalkan tegangan yang konsisten.

Beban Industri/Komersial

Untuk aplikasi yang lebih berat, perangkat ini menawarkan peringkat arus tinggi untuk menangani beban listrik yang signifikan:

• Peringkat 40A:Cocok untuk sirkuit penerangan komersial standar dan pengaturan peralatan kantor yang lebih kecil.
• Peringkat 63A:Ideal untuk papan distribusi industri, motor tugas berat, dan catu daya utama yang memerlukan kapasitas arus lebih tinggi.

Jenis dan Mekanisme Perlindungan

Itu40A 63A Pelindung Atas dan Bawahmenggunakan sistem kontrol cerdas yang melibatkan sensor dan relai untuk mengelola keamanan daya:

• Perlindungan Tegangan Berlebih:Mendeteksi kenaikan tegangan secara tiba-tiba (misalnya, pemutusan saluran netral) dan memutus aliran listrik untuk mencegah bahaya kebakaran dan penuaan isolasi.
• Perlindungan Di Bawah Tegangan:Mengidentifikasi penurunan tegangan yang dapat menyebabkan motor menjadi terlalu panas dan mati, memutus beban untuk mencegah kejenuhan.
• Pemulihan Otomatis:Setelah tegangan kembali ke kisaran stabil, unit dapat menutup kembali sirkuit secara otomatis, mengurangi kebutuhan intervensi manual dan memastikan pengoperasian yang berkelanjutan.

Keuntungan

Pemantauan tegangan waktu nyata dan pemutusan cepat: Pelindung Atas dan Bawah 40A 63A akan terus memantau tegangan saluran setiap hari, setelah tegangan terdeteksi melampaui ambang batas yang ditetapkan seperti tegangan berlebih atau tegangan rendah, pelindung akan memutus catu daya, menghindari peralatan listrik rusak secara permanen karena tegangan tinggi atau tegangan rendah.

Memperpanjang masa pakai peralatan listrik: Jika lingkungan tegangan stabil dalam jangka panjang akan mengurangi komponen elektronik akibat guncangan tegangan yang disebabkan oleh kerusakan dan penuaan, dapat menstabilkan catu daya dan mengurangi fluktuasi, untuk memperpanjang umur peralatan secara keseluruhan.

Lindungi peralatan: seperti komputer, peralatan medis, instrumentasi dan sistem kontrol memerlukan akurasi tegangan tinggi. Jika tegangan abnormal terdeteksi maka pasokan listrik akan terputus untuk menghindari kehilangan data peralatan.

Kinerja keselamatan dan perlindungan yang tinggi: ketika kenaikan voltase secara tiba-tiba dapat menyebabkan kabel menjadi terlalu panas, korsleting, atau kebakaran, Pelindung Atas dan Bawah 40A 63A memutus catu daya tepat waktu pada saat voltase berlebih, mengurangi risiko kebakaran listrik dan meningkatkan keamanan listrik.

Pertanyaan Umum

Bagaimana cara menyesuaikan batas tegangan?

Unit ini memiliki pengaturan yang dapat disesuaikan, memungkinkan Anda mengkalibrasi ambang batas tegangan berlebih dan tegangan rendah agar sesuai dengan kebutuhan spesifik peralatan Anda yang terhubung.

Apa yang dimaksud dengan fitur "pemulihan otomatis"?

Setelah kesalahan teratasi dan voltase kembali ke kisaran aman, Pelindung Atas dan Bawah 40A 63A dapat memulihkan daya secara otomatis, mengurangi kebutuhan pengaturan ulang manual dan memastikan kontinuitas.

Apa perbedaan antara 40A dan 63A?

Ini mengacu pada kapasitas terukur saat ini. Model 63A dapat menangani beban listrik yang lebih tinggi (lebih banyak peralatan) dibandingkan model 40A. Pilih berdasarkan total beban terhubung Anda.

Apakah ini melindungi terhadap sambaran petir?

Perangkat ini dirancang untuk perlindungan tegangan berlebih/lebih rendah. Untuk keamanan menyeluruh terhadap sambaran petir langsung, disarankan untuk menggunakan pelindung ini bersama dengan Perangkat Pelindung Surge (SPD) khusus.

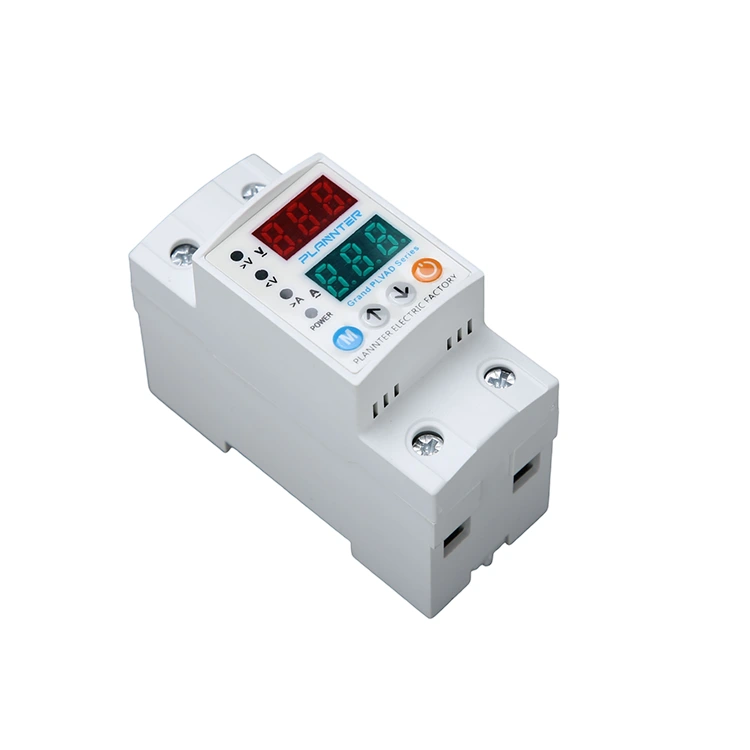

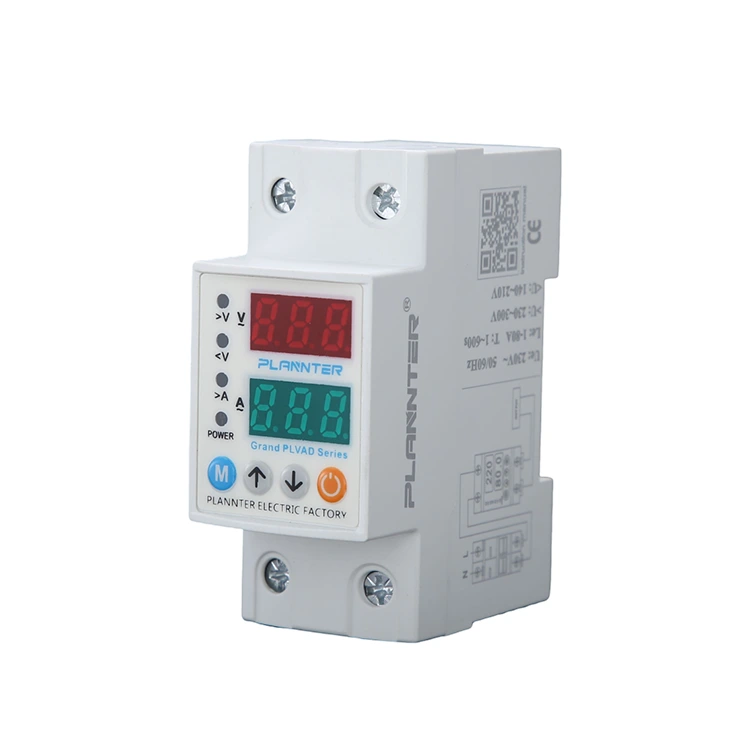

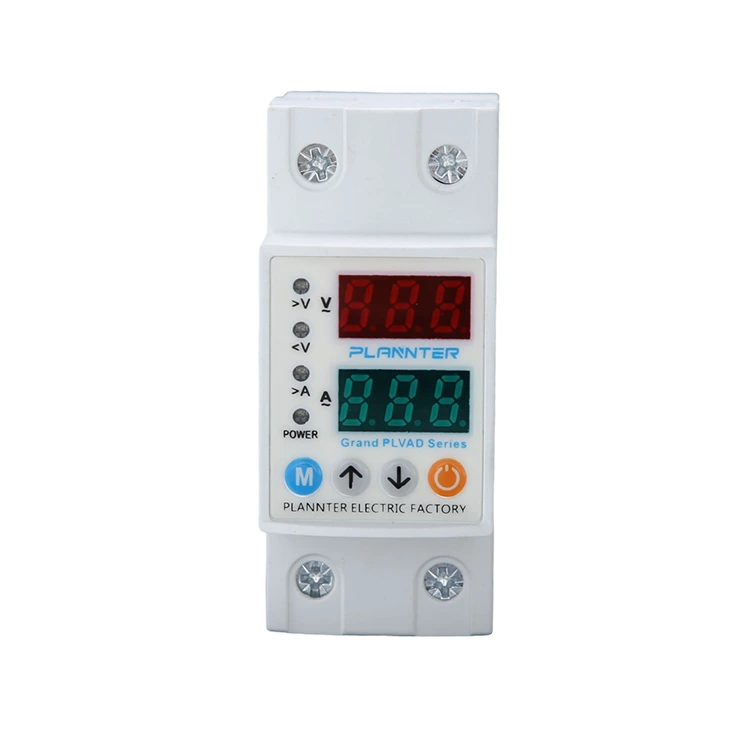

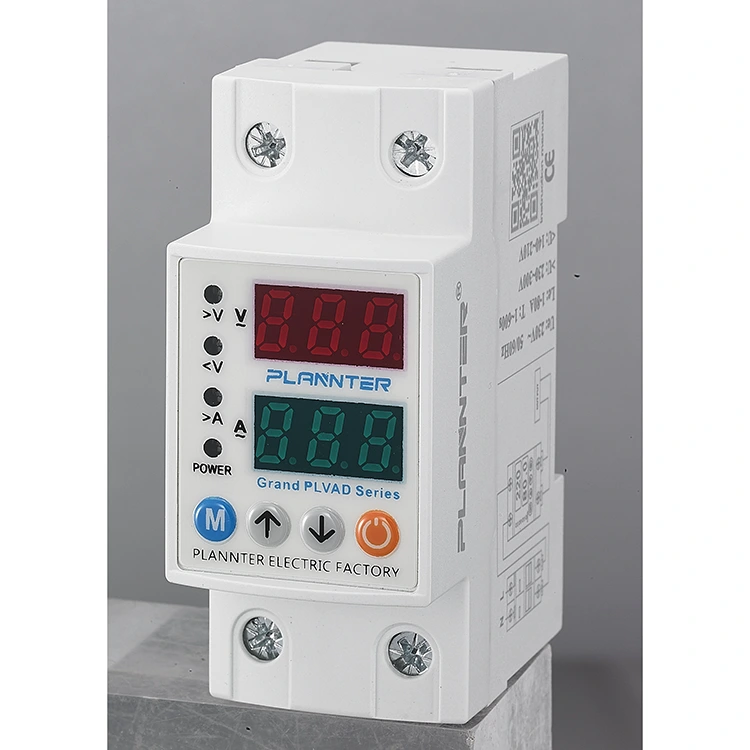

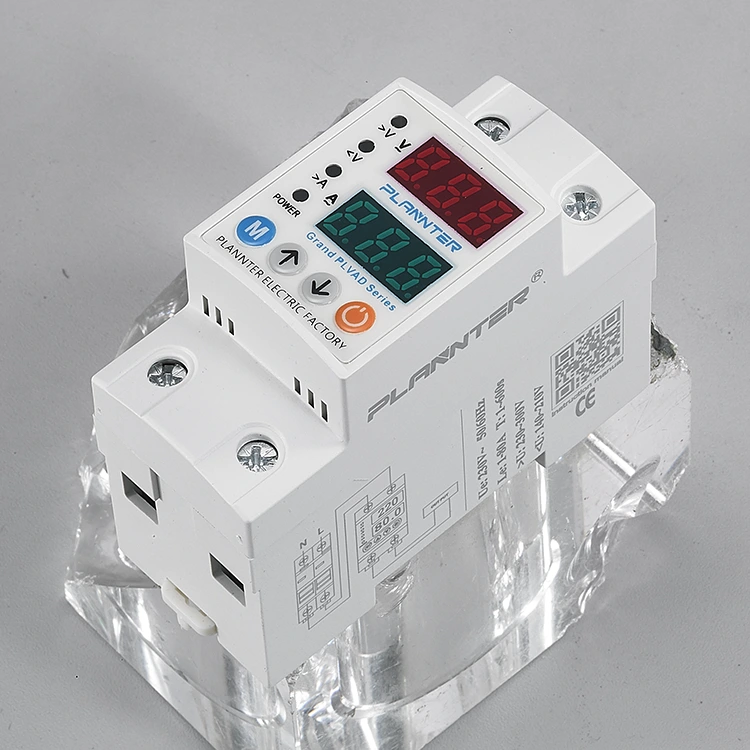

Tampilan dan Tombol

1 - Tombol SET: Tombol ini digunakan untuk menyimpan setelah mengatur/mengubah nilai arus berlebih & nilai pengaturan tegangan tinggi/rendah dan kesalahan

waktu tunggu.

2 - Tombol ATAS: Meningkatkan nilai yang diperlukan.

3 - Tombol Bawah: Kurangi nilai yang diperlukan.

4 - Tombol On/Off Manual: Digunakan untuk menghidupkan atau mematikan output perangkat secara manual. Ketika output dimatikan, layar akan menampilkan “OFF”, dan perangkat tidak akan dapat melakukan reset otomatis. Tekan kembali tombol tersebut untuk mengaktifkan kembali perangkat dan melanjutkan pengoperasian normal (asalkan tidak ada kesalahan).

5 - Tampilan Saat Ini

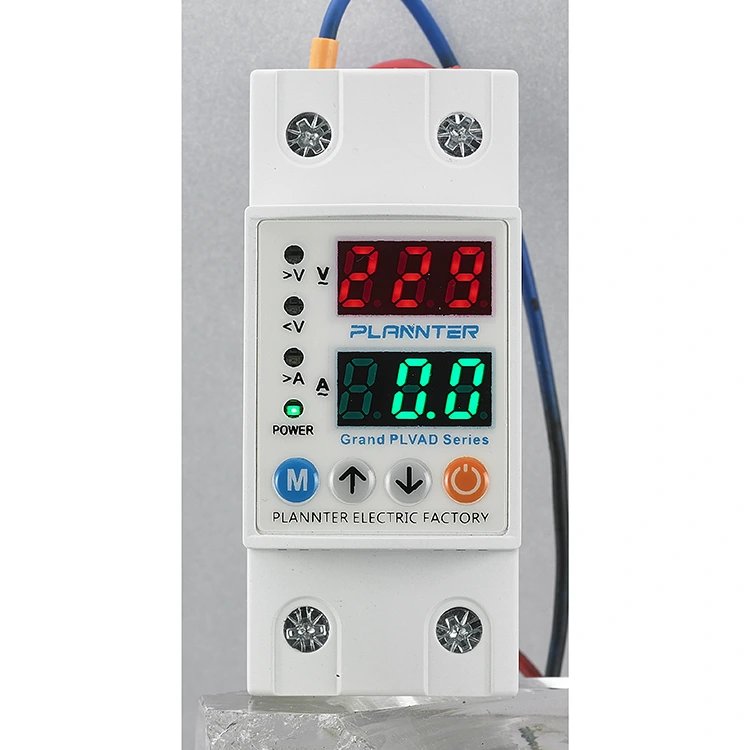

Grup Tampilan Pertama: Dalam pengoperasian normal, tampilan ini menunjukkan nilai tegangan input (listrik). Layar tetap menyala ketika tidak ada kesalahan dan akan berkedip jika terjadi kesalahan tegangan tinggi atau rendah. Selama pemrograman, layar menunjukkan nilai parameter relevan yang sedang diatur, seperti arus lebih, ambang tegangan tinggi/rendah, penundaan kesalahan, dan waktu tunda reset.

6 - Tampilan Tegangan

Grup Tampilan ke-2: Selama pengoperasian normal, bagian ini menampilkan nilai saat ini. Layar tetap menyala ketika sistem berfungsi normal dan berkedip jika terjadi gangguan arus berlebih. Selama proses pemrograman, ini menampilkan nilai numerik dari parameter program yang sesuai.

7 - Indikator LED:

A>: Menyala ketika kesalahan arus berlebih terdeteksi.

V>: Menyala ketika terjadi gangguan tegangan tinggi.

V<: Menyala ketika terjadi gangguan tegangan rendah.

Keluar: Menyala saat perangkat memulai operasi keluaran.

Diagram Koneksi

Kabel netral dan fasa dari listrik harus dihubungkan ke terminal “N” dan “L” yang ditandai sebagai “Input” pada perangkat.

Kabel netral dan kabel fasa peralatan yang dimaksudkan untuk dilindungi dari tegangan berlebih atau kurang harus dihubungkan ke terminal “N” dan “L” di bawah bagian “Output” perangkat.

Ukuran
