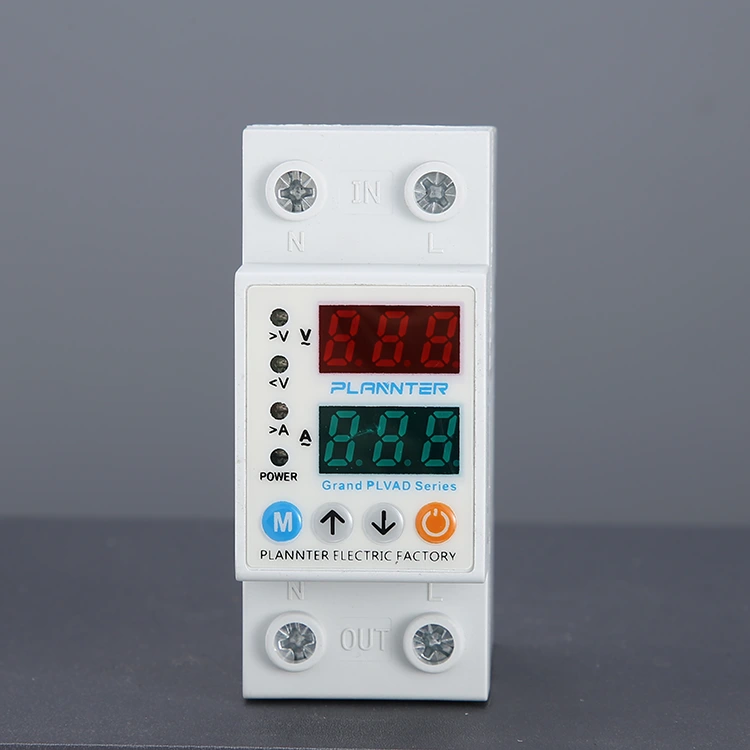

Pelindung Voltase Tampilan Ganda

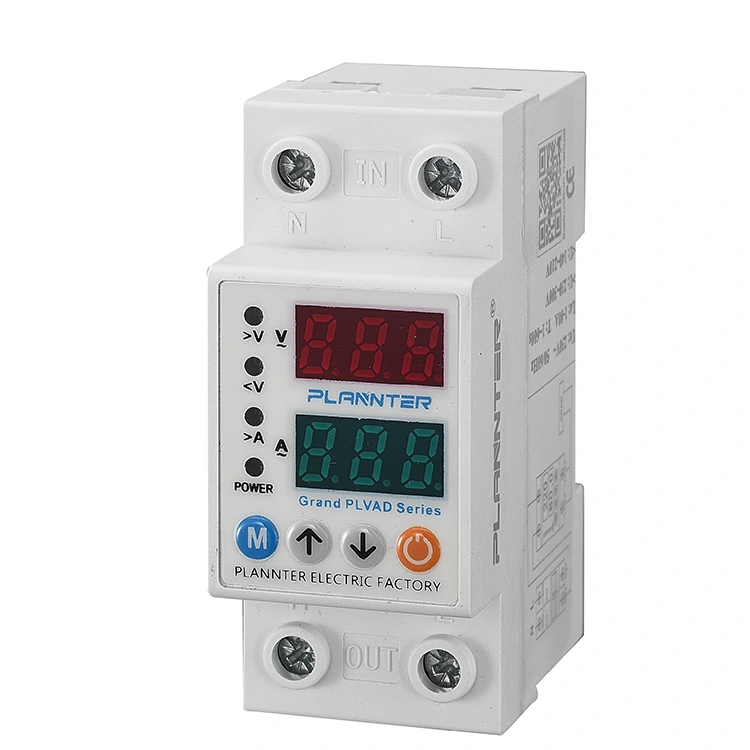

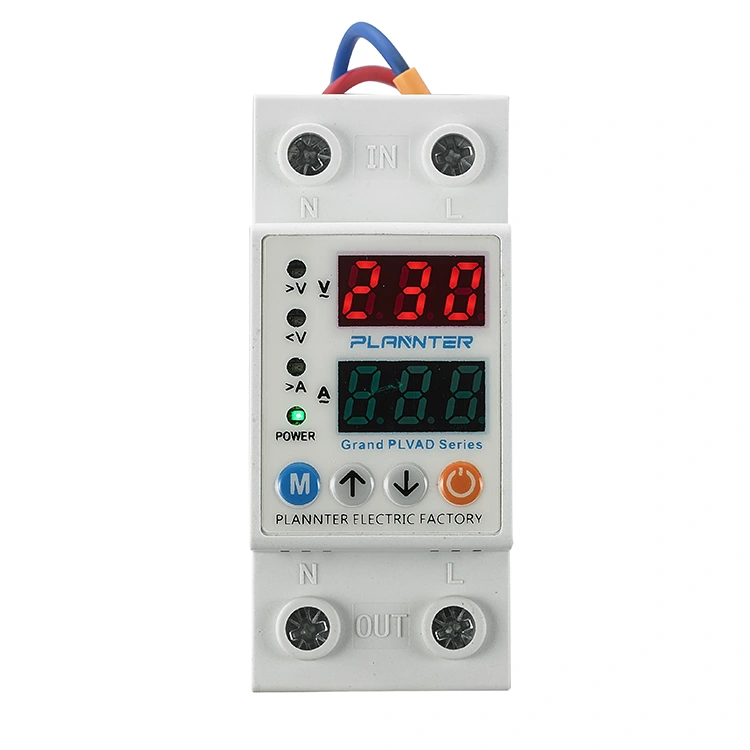

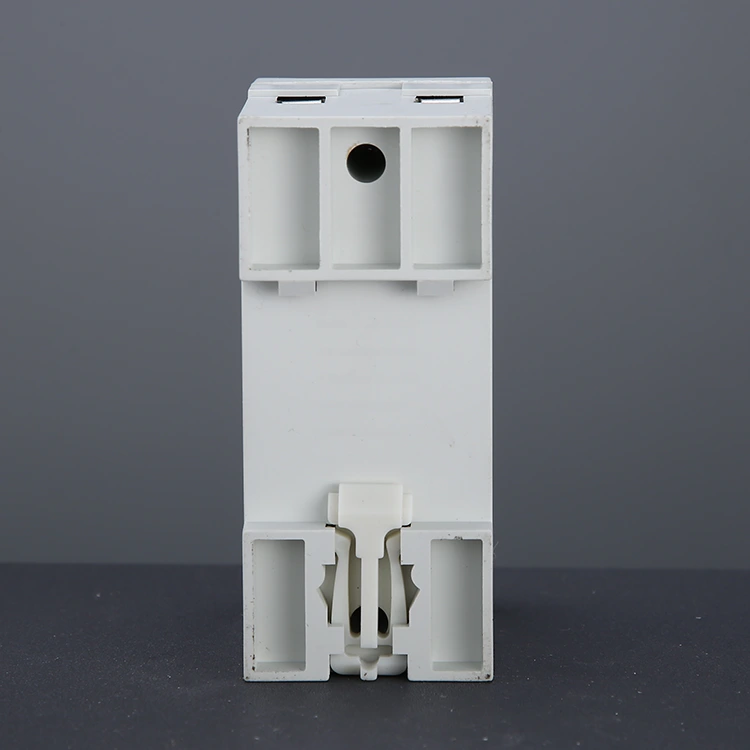

Tegangan yang dapat disesuaikan melindungi sistem kelistrikan dari tegangan berlebih, tegangan rendah, arus berlebih, dan arus bawah untuk sistem yang berbeda seperti instalasi tenaga surya untuk mencegah kerusakan peralatan. Menyediakan sistem pemantauan dan perlindungan waktu nyata untuk aplikasi industri, komersial, dan perumahan. Pelindung Tegangan Tampilan Ganda PUGAO (Plannter Electric) ini dilengkapi layar LED ganda yang memberikan pandangan sekilas tentang tegangan input dan arus beban. Menghemat ruang dengan pemasangan rel DIN dan mudah diatur menggunakan tombol pengaturan/atas/bawah/on/off manual.

Fitur

Perlindungan Tegangan/Arus yang Diatur: Kita dapat mengatur tegangan berlebih yang dapat disesuaikan, mis. >230V dan arus berlebih hingga ambang batas 63A untuk memantau dan melindungi sistem kelistrikan dari kerusakan akibat fluktuasi daya.

Layar tampilan ganda waktu nyata: Pelindung Tegangan Tampilan Ganda ini dilengkapi layar LED digital yang memantau nilai tegangan 220V/230V dan arus.

Beberapa Alarm Indikator: LED merah dan hijau dengan jelas menunjukkan status daya, kondisi tegangan berlebih/arus berlebih, dan tegangan rendah/arus bawah, memberikan pemantauan waktu nyata dan perlindungan sistem yang andal untuk aplikasi industri, komersial, dan perumahan.

Apa Fungsi Pelindung Tegangan Layar Ganda?

Meskipun pemutus sirkuit pada dasarnya memberikan perlindungan terhadap korsleting dan kelebihan beban—apa pun level voltasenya—jika Anda memerlukan peralatan khusus untuk mengatasi masalah terkait voltase tertentu, Pelindung Tegangan Tampilan Ganda PUGAO adalah pilihan ideal.

1. Perlindungan Tegangan Lebih

Ketika voltase tiba-tiba melonjak—misalnya, jika kabel netral putus menyebabkan voltase melonjak hingga 380V—perangkat akan langsung memutus catu daya saat voltase melebihi ambang batas yang telah ditentukan, sehingga mencegah peralatan listrik rusak atau terbakar.

2. Perlindungan Tegangan Rendah

Ketika voltase turun terlalu rendah—seperti turun di bawah 170V selama periode puncak penggunaan listrik—perangkat akan secara otomatis memutus aliran listrik. Hal ini mencegah peralatan yang digerakkan motor menjadi terlalu panas dan terbakar karena pengoperasian pada tegangan yang tidak mencukupi.

3. Proteksi Arus Berlebih

Produk PUGAO canggih dan sangat andal, dilengkapi kemampuan pemantauan terkini yang terintegrasi. Jika arus melebihi ambang batas yang ditentukan, perangkat akan trip untuk memberikan perlindungan.

4. Pemulihan Otomatis

Setelah tegangan kembali ke tingkat normal, pelindung tegangan akan secara otomatis memulihkan daya setelah beberapa saat, tidak memerlukan intervensi manual.

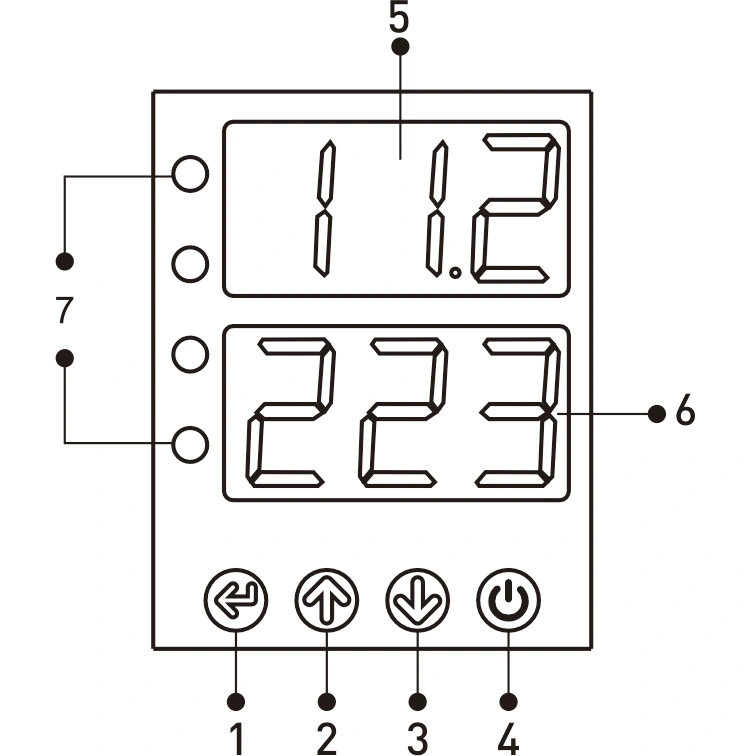

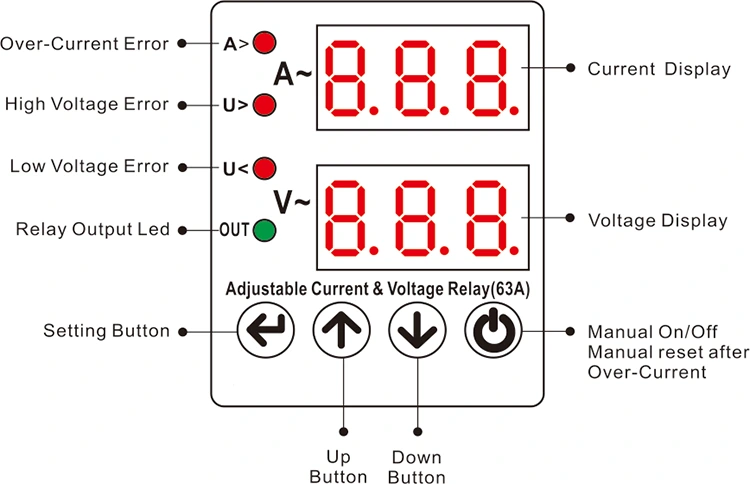

Tampilan dan Tombol

1 - Tombol SET: untuk mengatur atau mengubah nilai arus lebih, nilai pengaturan tegangan tinggi/rendah, kesalahan, dll dalam pengaturan.

2 - tombol ATAS: Meningkatkan nilai yang diinginkan.

3 - Tombol bawah: mengurangi nilai yang diinginkan.

4 - Tombol Nyala/Mati Manual: Digunakan untuk mematikan output perangkat. Jika dalam keadaan ini, layar akan menampilkan “mati” dan perangkat tidak akan mereset sendiri. Jika perangkat tidak rusak, menekan tombol ini lagi akan menghidupkan perangkat dan menggunakannya kembali.

5 - TAMPILAN SAAT INI

Grup tampilan pertama: selama operasi normal, tegangan masukan ditampilkan di sini; selama kondisi non-gangguan, layar selalu menyala; jika terjadi kesalahan karena tegangan tinggi atau rendah, layar berkedip. Selama pemrograman, layar menampilkan nilai program yang relevan seperti arus berlebih, tegangan tinggi/tegangan rendah, menunggu kesalahan, mengatur ulang nilai tunggu yang ditetapkan.

6 - Tampilan Tegangan

Grup Tampilan Kedua: Selama pengoperasian normal, ini menampilkan nilai saat ini; dalam keadaan tidak rusak, layar tetap menyala; jika terjadi gangguan arus lebih, layar berkedip. Selama pemrograman, ini menampilkan nilai program yang sesuai.

7 - LED:

A>: Menyala saat terjadi gangguan arus lebih.

V>: Menyala saat terjadi gangguan tegangan tinggi.

V<: Menyala saat terjadi gangguan tegangan rendah.

KELUAR: Menyala saat perangkat mengeluarkan keluaran.

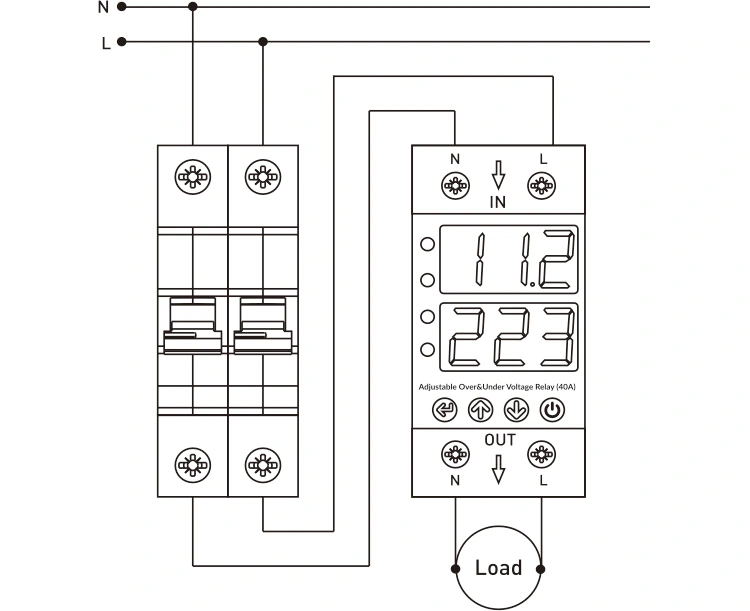

Diagram Koneksi

Kabel netral dan fase dari catu daya harus dihubungkan ke terminal "N" dan "L" di bagian "Input" perangkat.

Untuk perangkat yang memerlukan perlindungan tegangan lebih dan tegangan rendah, kabel netral dan fasa harus dihubungkan dari terminal "N" dan "L" pada bagian "Output" perangkat.

Skenario Aplikasi

Pertanyaan Umum

T: Dapatkah saya menyesuaikan sendiri batas trip tegangan secara manual?

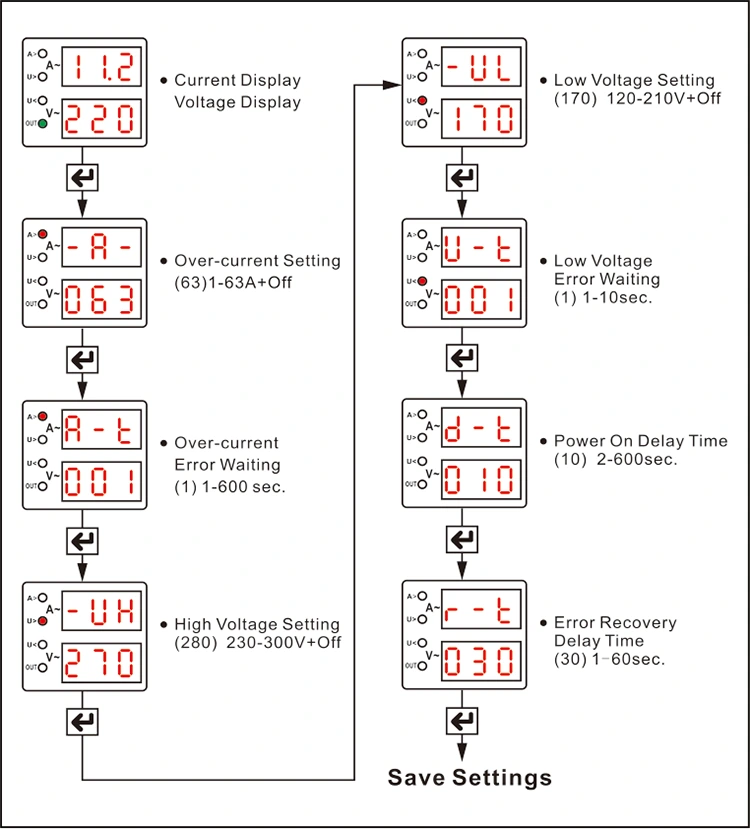

J: Ya. Inilah salah satu keunggulan inti produk PUGAO. Anda dapat menyesuaikan parameter berikut secara manual menggunakan tombol penyesuaian pada panel kontrol:

Ambang perlindungan tegangan berlebih

Ambang perlindungan di bawah tegangan

Ambang perlindungan arus berlebih

Waktu tunda pemulihan

Untuk langkah-langkah konfigurasi spesifik, silakan merujuk ke manual pengoperasian yang disertakan dengan produk.

T: Mengapa layar langsung menyala setelah menyambungkan catu daya, tetapi daya tidak langsung disalurkan ke beban?

A: Silakan periksa layar untuk melihat apakah ada angka yang berkedip atau hitungan mundur sedang berlangsung. Ini menunjukkan bahwa fungsi startup tertunda pelindung sedang aktif.

Tujuan: Untuk mencegah kerusakan peralatan listrik akibat lonjakan arus tiba-tiba yang mungkin terjadi segera setelah pemeliharaan atau pemulihan jaringan listrik.

Rekomendasi: Jika Anda ingin daya disalurkan secara instan setelah sambungan, Anda dapat mengatur waktu tunda pemulihan ke nilai minimumnya; namun, demi keamanan peralatan, kami menyarankan untuk mempertahankan jangka waktu penundaan tertentu.
