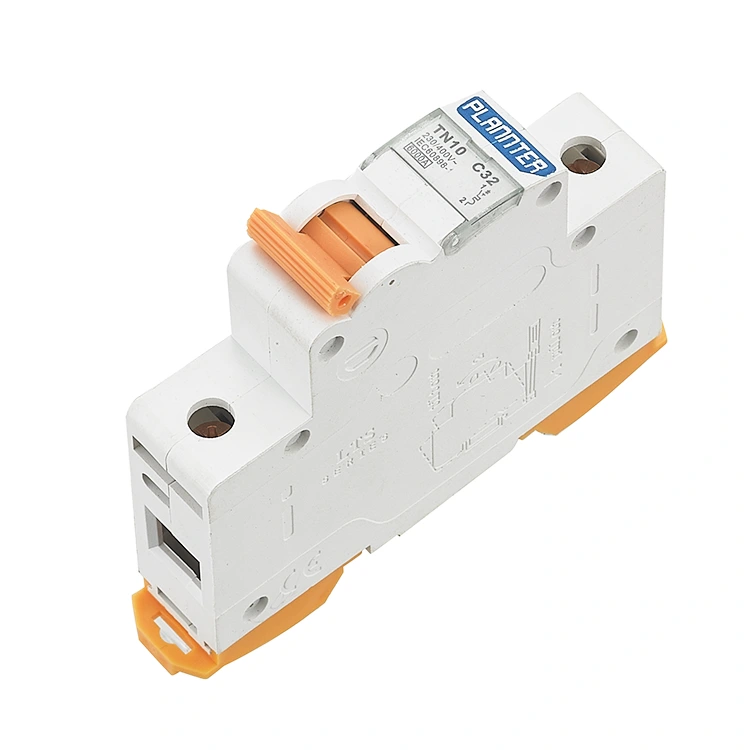

Pemutus Arus untuk Perlindungan Sirkuit Pendek

Pemutus Arus untuk Proteksi Hubung Pendek adalah alat distribusi tenaga listrik bertegangan rendah. Dilengkapi dengan alat pemadam busur api yang secara efektif melindungi sirkuit. Di lingkungan rumah tangga dan industri, pemutus sirkuit memainkan peran yang mirip dengan kombinasi komponen listrik seperti sakelar pisau, sekering, dan relai termal untuk memastikan pengoperasian sirkuit yang aman.

Prinsip Kerja

Secara internal, pemutus sirkuit memiliki dua mekanisme perlindungan utama: strip bimetalik yang dirancang untuk mengatasi kelebihan beban secara bertahap, dan kumparan elektromagnetik yang didedikasikan untuk menangani sirkuit pendek. Untuk memastikan pemutusan sirkuit secara otomatis dalam hitungan milidetik, perangkat menjalankan urutan operasional berikut saat dipicu:

Penginderaan Sesaat: Ketika terjadi korsleting, lonjakan arus yang sangat besar mengalir melalui kumparan yang terletak di dalam pemutus arus.

Pembangkitan Gaya Magnetik: Sesuai dengan prinsip induksi elektromagnetik, arus yang sangat tinggi ini secara instan menghasilkan medan magnet yang sangat kuat.

Dampak Mekanis: Gaya yang dihasilkan oleh medan magnet ini bertindak seperti palu yang berat, memberikan dampak seketika pada mekanisme tersandung.

Pemutusan Cepat: Kontak listrik dibuka secara paksa dalam waktu milidetik, sehingga secara tiba-tiba memutus aliran arus dan dengan demikian mencegah kabel meleleh karena panas yang ekstrem atau terbakar.

Jenis tiang pemutus arus

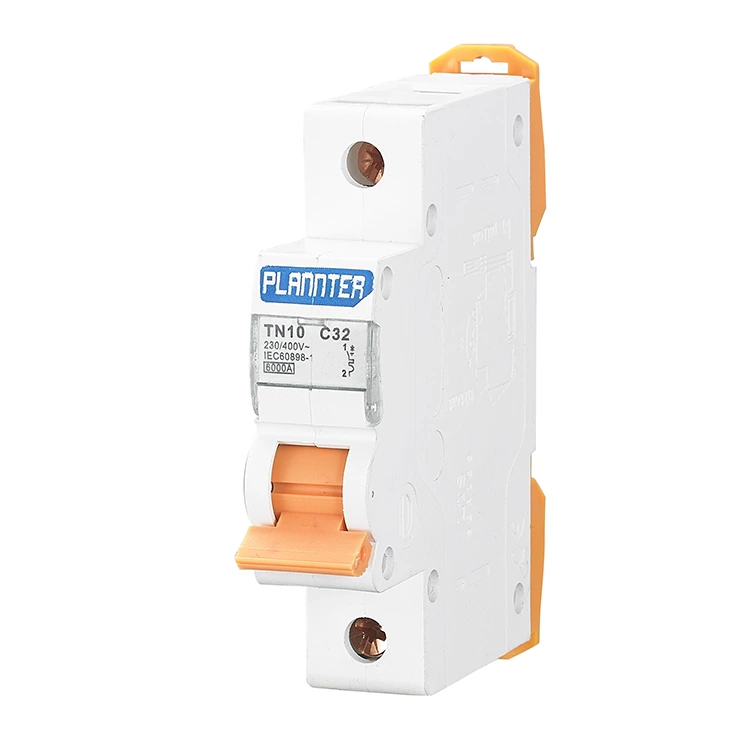

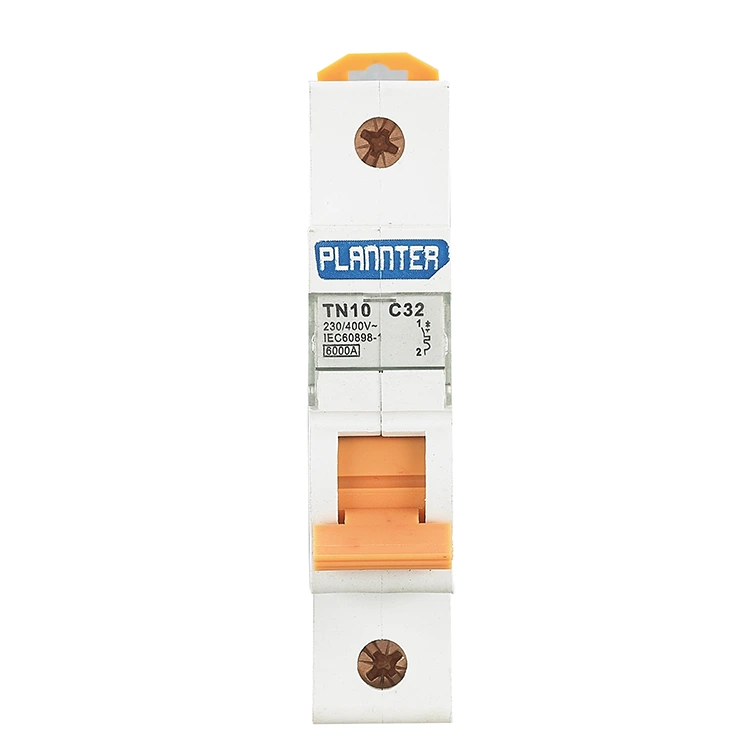

1. Pemutus sirkuit kutub tunggal: Pemutus Arus untuk Perlindungan Sirkuit Pendek hanya memiliki satu kontak switching dan terutama digunakan untuk sirkuit satu fase, seperti sirkuit penerangan atau soket di rumah.

2. Pemutus arus kutub ganda: pemutus sirkuit kutub ganda memiliki dua kontak switching untuk mengontrol kabel fase dan netral. Pemutus sirkuit kutub ganda biasanya digunakan dalam skenario di mana kabel fase dan netral perlu dikontrol pada saat yang sama, seperti kontrol motor atau sistem tenaga dua fase.

3. Pemutus Arus 3 Kutub: Pemutus sirkuit 3 kutub memiliki tiga kontak switching yang mengontrol tiga kabel fase terpisah, seperti peralatan komersial dan industri, yang memerlukan kontrol simultan dari tiga saluran listrik terpisah untuk memastikan distribusi beban yang aman dan seimbang.

Keuntungan

1. Pemutus Sirkuit untuk Perlindungan Sirkuit Pendek ini mengadopsi metode pemasangan rel DIN 35mm standar, dan mengadopsi mekanisme pelepasan ganda magnetik-termal presisi tinggi untuk mengatasi arus masuk seketika;

2. Desain sistem insulasi yang ditingkatkan untuk mencegah penuaan insulasi yang disebabkan oleh tekanan termal jangka panjang;

3. Nilai tegangan isolasi hingga AC400V, dengan perlindungan tegangan berlebih, cocok untuk pembangkit listrik fotovoltaik dan jaringan distribusi daya yang kompleks;

4. Dari opsi arus terukur 6A hingga 63A, desain ringkas dan modular, untuk memenuhi pencahayaan perumahan, soket, motor, sistem fotovoltaik, dan berbagai skenario permintaan beban lainnya.

5. Produk mendukung layanan OEM/ODM, yang memenuhi permintaan distribusi luar negeri dan penyesuaian merek. Pabrik PUGAO (Plannter Electric) telah lulus sertifikasi sistem mutu internasional ISO9001.

Skenario Aplikasi

Pemutus Sirkuit PUGAO untuk Perlindungan Sirkuit Pendek digunakan di seluruh sistem tenaga perumahan, komersial, dan industri, memberikan perlindungan yang andal untuk berbagai pengaturan.

1. Sistem Distribusi Tenaga Listrik Perumahan

Digunakan di sirkuit untuk penerangan, stopkontak, dan peralatan rumah tangga; jika terjadi korsleting yang disebabkan oleh penuaan kabel atau kerusakan peralatan, mereka akan segera memutus pasokan listrik untuk mencegah kabel terbakar atau terjadi kebakaran.

2. Sistem Tenaga Bangunan Komersial

Pemutus sirkuit kami cocok untuk sistem distribusi listrik di tempat komersial seperti pusat perbelanjaan, gedung perkantoran, dan hotel. Diterapkan pada sirkuit utama dan cabang, produk ini mencegah korsleting yang menyebabkan pemadaman listrik meluas atau kerusakan peralatan.

3. Peralatan Industri dan Jalur Produksi

Dikerahkan di berbagai jenis mesin industri, motor listrik, dan jalur produksi otomatis; mereka dengan cepat memutus aliran listrik jika terjadi kegagalan peralatan atau anomali perkabelan, sehingga mencegah kerusakan peralatan dan gangguan produksi sekaligus mengurangi biaya pemeliharaan dan risiko waktu henti.

4. Kabinet Distribusi Tenaga Listrik dan Sistem Kontrol

Dapat dipasang di dalam lemari distribusi daya dan panel kontrol untuk berfungsi sebagai komponen pelindung inti, memberikan perlindungan hubung singkat terpusat untuk beberapa sirkuit. Ini biasanya digunakan dalam proyek teknik dan perakitan peralatan listrik terintegrasi.

5. Lingkungan Arus Sirkuit Pendek Tinggi

Untuk sirkuit yang terletak di dekat trafo atau sumber catu daya—atau di area lain yang ditandai dengan tingkat arus hubung singkat yang tinggi—yang memerlukan pemutus sirkuit dengan kapasitas pemutusan tinggi, produk ini merupakan pilihan ideal.

Pertanyaan Umum

T: Apakah proteksi hubung singkat dan proteksi beban berlebih adalah hal yang sama?

J: Tidak. Meskipun biasanya diintegrasikan ke dalam pemutus sirkuit yang sama, prinsip kerjanya berbeda. Perlindungan kelebihan beban melindungi terhadap beban berlebihan yang berkepanjangan, bergantung pada akumulasi panas; pelindung hubung singkat terhadap arus berkekuatan tinggi seketika, dengan mengandalkan gaya tarik magnet.

T: Mengapa beberapa pemutus sirkuit memiliki nilai 6kA, sementara yang lain memiliki nilai 15kA?

A: Ini menunjukkan kapasitas putus. Nilai 6kA berarti arus hubung singkat maksimum yang dapat diputus dengan aman adalah 6.000 ampere. Jika arus hubung singkat sebenarnya melebihi nilai ini, pemutus arus dapat meledak. Lokasi dengan kapasitas trafo yang lebih besar memerlukan pemutus sirkuit dengan kapasitas pemutusan yang lebih tinggi; sebelum memilih, izinkan PUGAO memberi Anda rekomendasi profesional atau solusi desain khusus.

T: Dapatkah saya membersihkan pemutus arus? Bagaimana saya harus melanjutkan?

J: Ya, tapi Anda harus memastikan bahwa pasokan listrik benar-benar terputus terlebih dahulu.

Harap gunakan kain kering untuk menyeka debu dari wadahnya, berhati-hatilah untuk mencegah partikel debu memasuki ruang pemadam busur api.

Dilarang Keras: Jangan gunakan pelarut kimia atau air untuk membersihkan wadah plastik, karena dapat mengganggu kinerja bahan tahan api atau menyebabkan korsleting internal.
