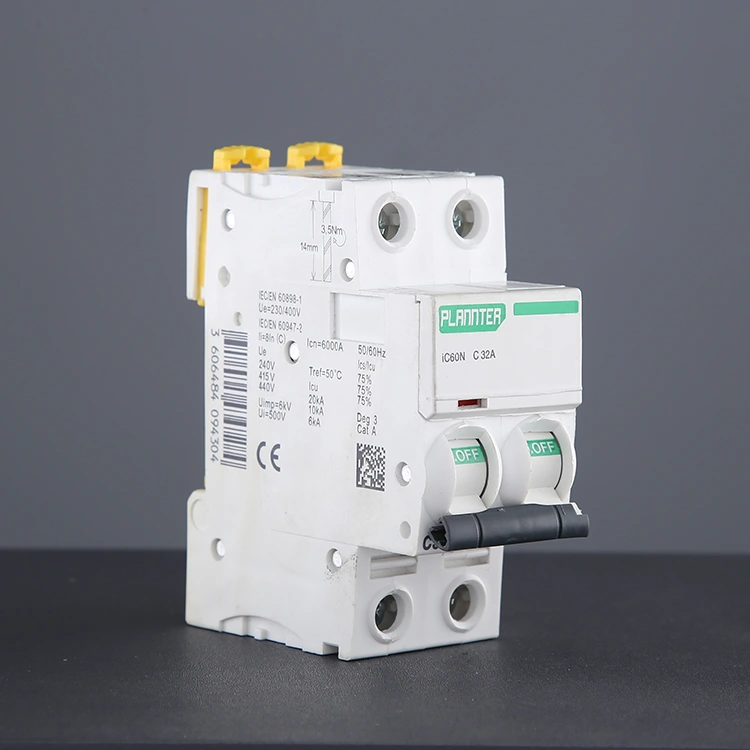

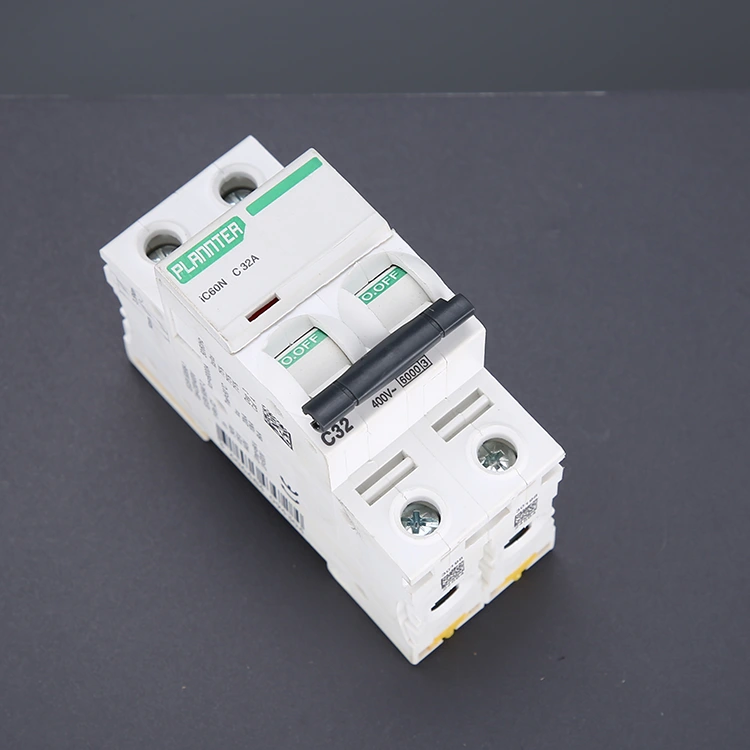

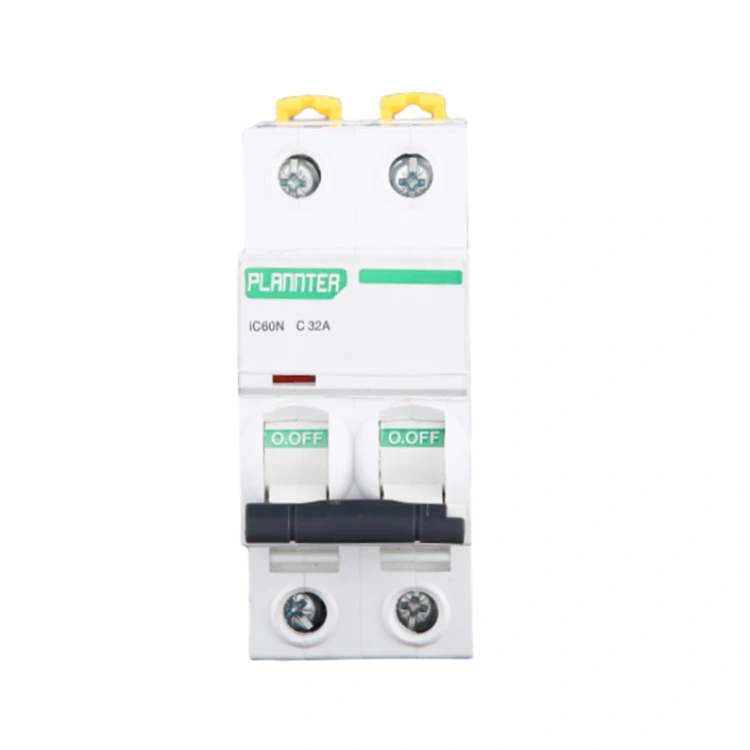

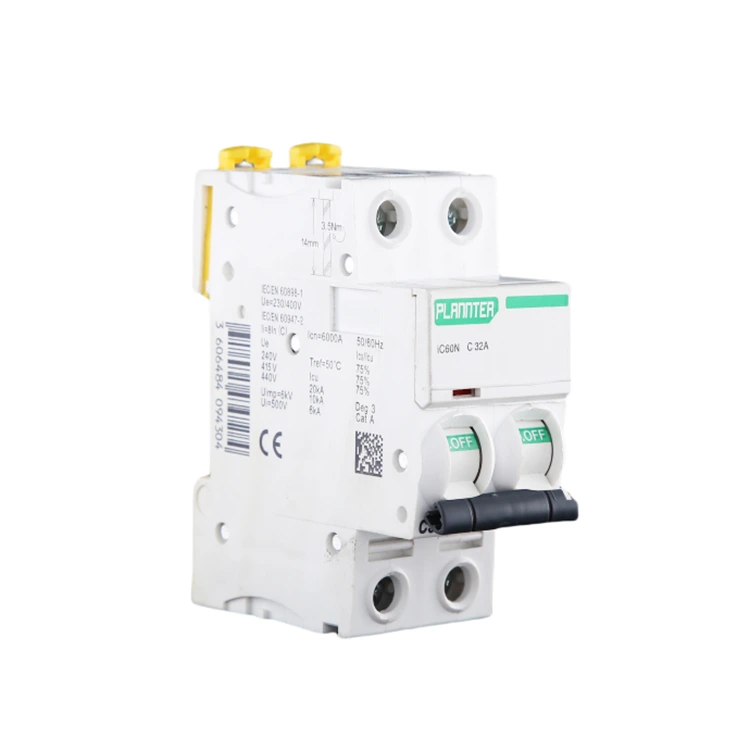

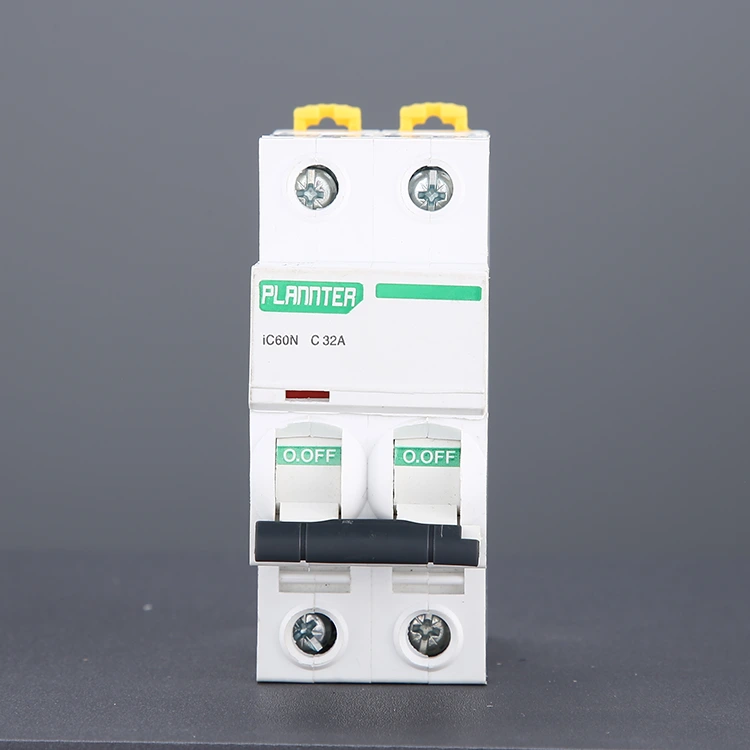

Pemutus Sirkuit Miniatur Pemasangan Rel DIN

Berbeda dengan pemutus arus tiang tunggal (1P) yang hanya memutus kabel api, Pemutus Arus Miniatur Pemasangan Rel 2 Tiang DIN akan secara serempak memutus kabel api dan kabel nol saat tersandung, menghindari risiko sengatan listrik akibat elektrifikasi kabel nol, yang merupakan faktor keamanan lebih tinggi. Oleh karena itu, sangat cocok untuk aplikasi yang memerlukan perlindungan lengkap terhadap kegagalan daya, seperti AC rumah tangga, pemanas air, saklar utama distribusi, peralatan listrik kecil, dan sebagainya.

Mengapa Desain Rel DIN menjadi Standar Industri?

1. Modularitas dan Fleksibilitas

Sama seperti membangun dengan balok, Anda dapat memasang beberapa pemutus arus, perangkat arus sisa, kontaktor, atau relai secara berdampingan pada rel.

Jika suatu sirkuit memerlukan cabang tambahan, Anda hanya perlu memasukkan pemutus baru ke ruang yang tersedia di rel—tanpa harus mengganti seluruh papan distribusi.

2. Efisiensi Instalasi Luar Biasa

Bagi teknisi listrik, memasang pemutus sirkuit mini yang dipasang di rel DIN hanya membutuhkan waktu beberapa detik. Dibandingkan dengan metode pemasangan sekrup tradisional, waktu pemasangan berkurang lebih dari 80%.

3. Standardisasi dan Pertukaran

Dengan mematuhi standar IEC 60898, pemutus sirkuit PUGAO secara dimensi sepenuhnya kompatibel dengan merek seperti ABB, Schneider Electric, dan Siemens. Jika Anda perlu mengganti peralatan yang ada, produk kami berfungsi sebagai pengganti langsung.

4. Pembuangan dan Perawatan Panas

Pemasangan di rel menahan pemutus sirkuit, menciptakan celah sirkulasi udara di belakangnya yang memfasilitasi pembuangan panas secara efektif.

Untuk perawatan, Anda hanya perlu melepas perangkat tertentu dari rel, sehingga tidak perlu membongkar seluruh penutup kabinet.

Pemasangan Rel DIN vs. Pemasangan Tetap: Apa Bedanya?

Skenario untuk Memilih Pemasangan Rel: Pemasangan rel adalah pilihan yang lebih disukai untuk lebih dari 90% aplikasi pemutus sirkuit.

● Kotak atau lemari distribusi standar

● Situasi yang memerlukan instalasi batch (proyek teknik)

● Kondisi dimana pemeliharaan atau perluasan di masa depan mungkin diperlukan

● Sistem distribusi listrik perumahan, komersial, dan sebagian besar industri

Fungsi

Perlindungan kelebihan beban: Ketika arus beban melebihi nilai pengenal untuk waktu yang lama, bimetal di dalam MCB tertekuk oleh panas, memicu mekanisme mekanis untuk bertindak dan memutus sirkuit, mencegah saluran menjadi terlalu panas dan menyebabkan kebakaran.

Perlindungan sirkuit pendek: Ketika terjadi hubungan pendek pada saluran dan arus melonjak seketika, striker elektromagnetik dengan cepat menghasilkan gaya magnet yang kuat dan mendorong mekanisme penghubung untuk memutuskan kontak, sehingga terjadi trip milidetik.

Isolasi total: Selama pemeliharaan atau perombakan, pengoperasian manual pemutus sirkuit dapat memutus jalur kebakaran dan jalur nol secara bersamaan, memastikan bahwa peralatan tidak dialiri listrik dan menjaga keselamatan operator.

Pemantauan ganda: Pemutus Sirkuit Miniatur Pemasangan Rel DIN ini dapat memantau status jalur kebakaran dan garis nol saat ini secara real-time, dan segera menjalankan tindakan perlindungan setelah terdapat kelainan pada salah satu jalur.

Bagaimana Cara Memasang Pemutus Sirkuit yang Dipasang di Rel DIN dengan Benar?

Disertakan dengan pengiriman produk Anda, PUGAO menyediakan panduan instalasi dan pemeliharaan yang komprehensif; jika Anda mengalami masalah apa pun, jangan ragu untuk menghubungi tim dukungan teknis purna jual kami. Karena desain rel DIN menyederhanakan proses pemasangan, kami juga dapat menawarkan rekomendasi berdasarkan praktik pemasangan standar.

Langkah 1: Putuskan Sambungan Catu Daya

Sebelum melakukan operasi apa pun, sangat penting untuk memutus pasokan listrik utama ke kotak distribusi. Gunakan multimeter atau penguji tegangan untuk memeriksa terminal masuk; lanjutkan pekerjaan hanya setelah memastikan bahwa tidak ada tegangan. Kami merekomendasikan penggunaan sarung tangan berinsulasi dan kacamata pengaman.

Langkah 2: Periksa Lingkungan Instalasi

Pastikan rel DIN standar 35mm dipasang di dalam kotak distribusi. Pastikan terdapat jarak yang cukup untuk memfasilitasi pembuangan panas dan pemeliharaan di masa mendatang, dan pastikan bahwa rel telah terpasang dengan aman tanpa ada kelonggaran.

Langkah 3: Pasang Pemutus Sirkuit ke Rel

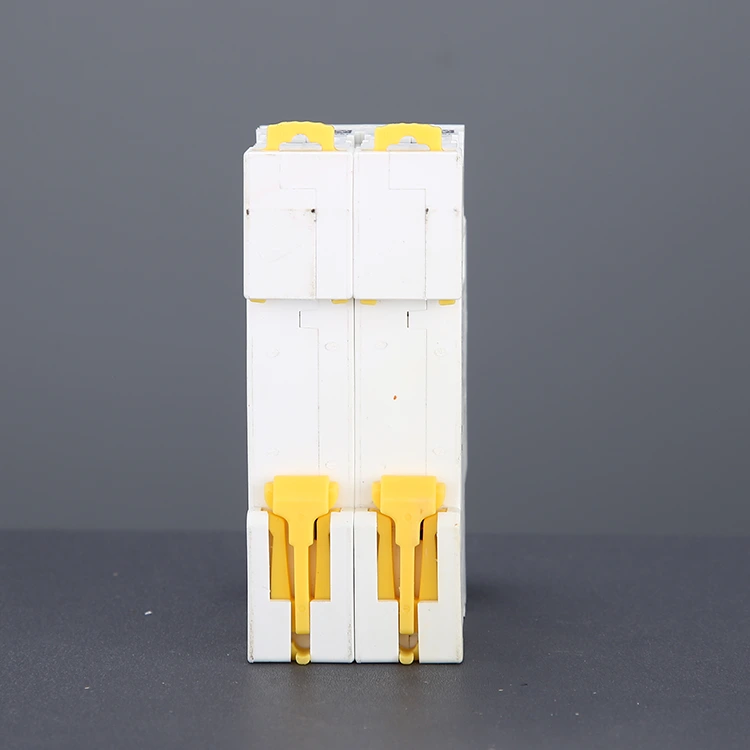

Sejajarkan klip atas pemutus arus dengan rel DIN, lalu tekan ke bawah hingga klip bawah otomatis terkunci pada tempatnya. Perangkat harus terpasang dengan aman dan bebas dari goyangan apa pun.

Desain modular memungkinkan pemasangan beberapa pemutus sirkuit secara berdampingan.

Langkah 4: Hubungkan Saluran Listrik dan Beban

Konfigurasi pengkabelan standar melibatkan menghubungkan input daya ke terminal atas dan output beban ke terminal bawah. Gunakan kabel yang memenuhi nilai arus yang ditentukan (misalnya, untuk pemutus 32A, disarankan menggunakan penampang kabel ≥4mm²). Kencangkan sekrup terminal dengan kuat untuk mencegah sambungan kendor atau panas berlebih.

Langkah 5: Verifikasi Status Pengkabelan dan Pemasangan

Pastikan semua sambungan kabel aman dan tidak ada kabel telanjang yang terbuka. Periksa polaritas dan urutan fasa—ini sangat penting untuk sistem tiga fasa. Pastikan sakelar pemutus arus berada pada posisi “OFF” (terputus).

Langkah 6: Pengujian Penyalaan

Setelah memulihkan catu daya utama, alihkan pemutus sirkuit ke posisi "ON" untuk menguji pengoperasian yang benar. Periksa apakah ada suara yang tidak normal, tanda-tanda panas berlebih, atau tersandung yang tidak terduga.

Pertanyaan Umum

1. Apakah Anda perusahaan dagang atau produsen?

Kami adalah pabrik profesional dengan pengalaman 10 tahun dalam Pemutus Sirkuit Miniatur Pemasangan Rel DIN.

2. Apakah Anda menerima layanan yang disesuaikan?

Kami menyediakan layanan OEM/ODM, kami dapat mencetak logo merek Anda pada produk. Tim teknis dan kutipan profesional dapat memberikan solusi yang memuaskan sesuai dengan gambar dan persyaratan parameter Anda.
