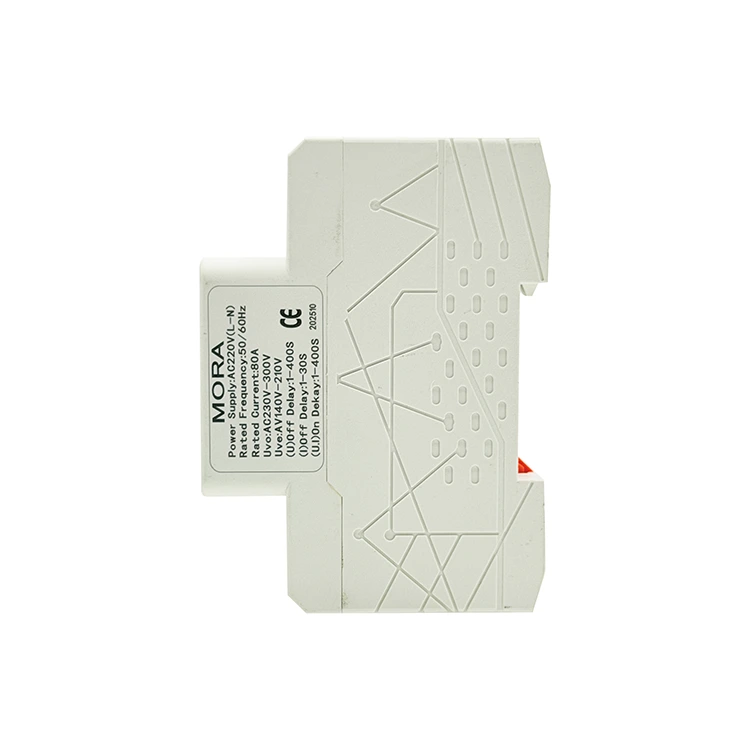

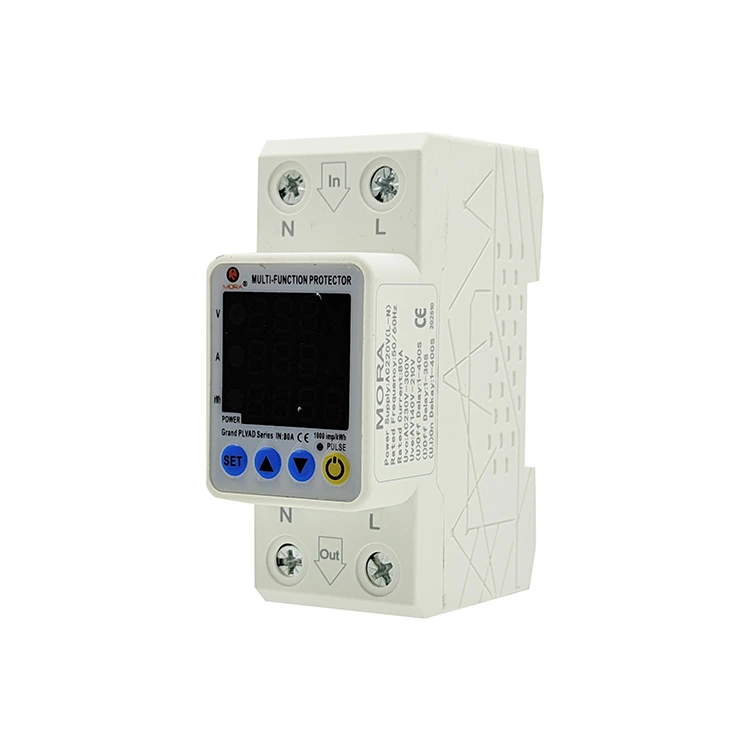

Pelindung Voltase Sambung Ulang Otomatis 2P Tipe M Tampilan Tiga Kali Lipat

Tim pengadaan yang mencari switchgear untuk infrastruktur jarak jauh memerlukan modul perlindungan cerdas yang dapat secara otomatis pulih dari gangguan listrik sementara untuk memaksimalkan waktu operasional sistem. Dirancang dan dibuat oleh Pugao (Mora), Layar Tiga Pelindung Tegangan Sambung Ulang Otomatis 2P Tipe M berperforma tinggi dirancang khusus untuk aplikasi tanpa pengawasan ini. Melampaui relay reset manual dasar, perangkat ini dilengkapi algoritma auto-reclosing cerdas yang memantau kondisi jaringan listrik setelah perjalanan. Setelah tegangan utilitas stabil dalam parameter aman selama periode hitungan mundur yang ditentukan, mekanisme penggerak motor internal secara otomatis menutup sirkuit, memulihkan daya ke rangkaian telekomunikasi hilir, jaringan keamanan, atau sistem pemantauan cuaca.

Array Tiga Jendela dengan Integrasi Penghitung Kesalahan

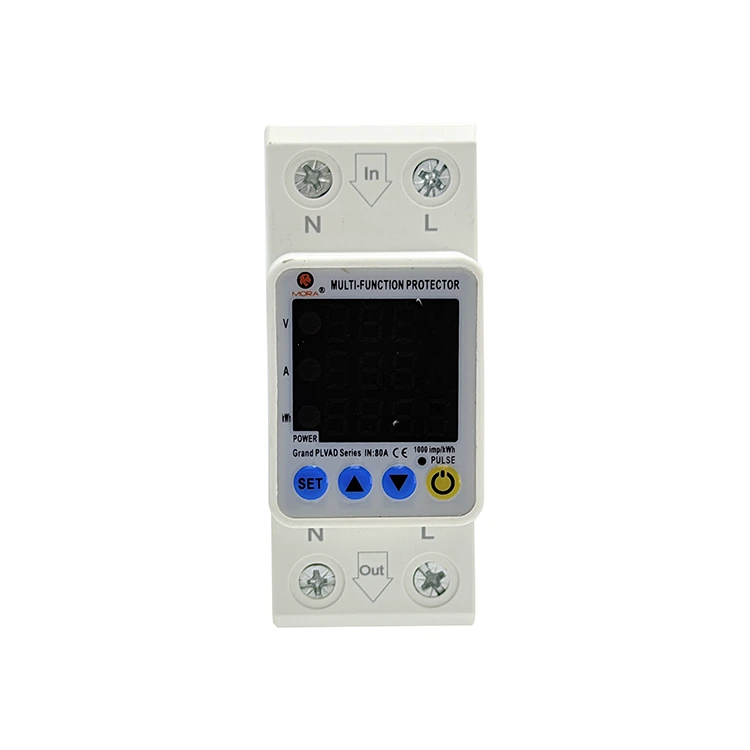

Tampilan Sinkron Data Multi-Dimensi: Layar Tiga Pelindung Tegangan Sambung Ulang Otomatis 2P menyajikan tegangan waktu nyata, arus waktu nyata, dan waktu kesalahan kumulatif, dengan klasifikasi data yang jelas dan pemahaman penuh tentang status pengoperasian sirkuit dalam satu layar.

Peringatan Dini Kesalahan yang Dapat Dihitung: Penghitung kesalahan internal dapat mencatat jumlah tegangan berlebih dan arus berlebih dalam siklus operasi. Personil pemeliharaan dapat menilai stabilitas jaringan listrik di lokasi dan kondisi peralatan hilir yang menua melalui data kesalahan, sehingga mewujudkan pemeliharaan prediktif.

Keunggulan Produk Inti

Hilangkan Gulungan Truk O&M Jarak Jauh

• Mengatasi Masalah Pemeliharaan Jarak Jauh: Untuk stasiun pangkalan seluler, stasiun meteorologi pegunungan, dan stasiun pompa tanpa pengawasan, fluktuasi jaringan sementara akan menyebabkan relai proteksi tradisional terputus dan mati, sehingga memerlukan pengaturan ulang manual di lokasi dengan waktu dan biaya tenaga kerja yang tinggi.

• Maksimalkan Waktu Aktif Sistem: Mewujudkan pemantauan kesalahan otomatis proses penuh, penilaian stabilitas, dan pemulihan penutupan mekanis. Untuk anomali jaringan sementara, Pelindung Tegangan Sambung Ulang Otomatis 2P Tipe M Tiga Layar secara mandiri menyelesaikan pemulihan daya tanpa campur tangan manusia, sehingga sangat mengurangi biaya O&M dan meningkatkan tingkat pengoperasian peralatan yang berkelanjutan.

Siklus Penutupan Kembali yang Dapat Disesuaikan & Penguncian Keamanan Cerdas

• Mencegah Gangguan Kerusakan Sekunder: Untuk gangguan hubung singkat permanen, penutupan kembali secara berulang-ulang akan menyebabkan kerusakan termal pada saluran dan peralatan. Layar Tiga Pelindung Tegangan Sambung Ulang Otomatis 2P Tipe M mendukung pengaturan khusus upaya penutupan kembali maksimum.

• Penguncian Keamanan Otomatis: Ketika waktu penutupan kembali yang telah ditentukan telah habis dan kesalahan masih terjadi, sistem akan mengunci mekanisme penggerak motor, memicu alarm kesalahan, dan menjaga sirkuit tetap terisolasi untuk menghindari peralihan siklik yang berbahaya.

Parameter Kinerja Teknis

• Opsi Arus Pengoperasian Terukur: Peringkat Beban Berkelanjutan 40A / 63A

• Penyesuaian Waktu Penutupan Otomatis: Rentang Maksimum 1 detik hingga 900 detik

• Siklus Penutupan Berkelanjutan Maksimum: 1 hingga 30 Upaya yang Dapat Dikonfigurasi Sebelum Lockout

• Akurasi Pelacakan Tegangan / Kisaran Arus: Varians ±1% / Pembacaan Dinamis 0,5A hingga 63A

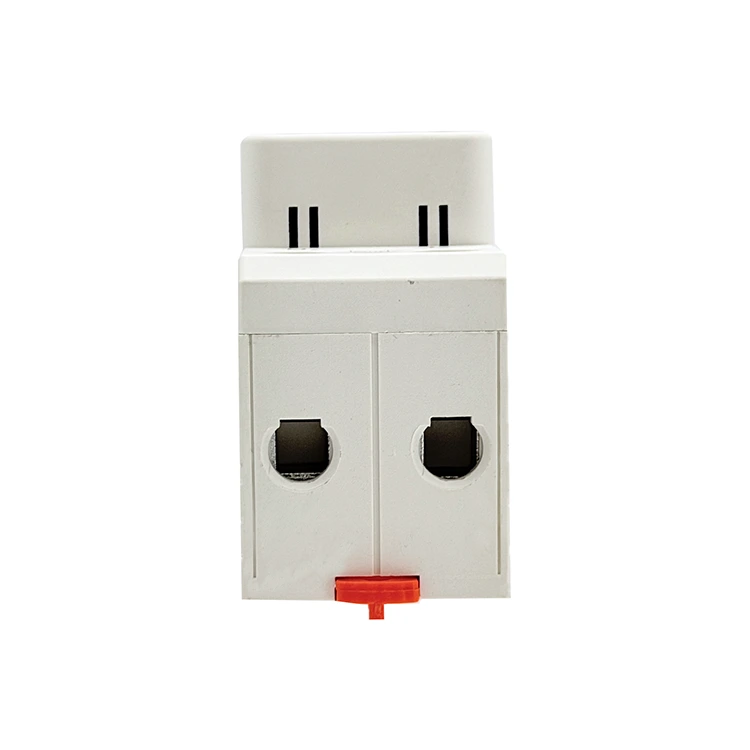

• Kapasitas Penampang Terminal: Hingga 25mm² Padat / 16mm² Terdampar dengan Ferrule (Penjepit M5)

• Kekuatan Dielektrik Sasis: Penghalang Isolasi yang Diaudit 2,5kV

• Kepatuhan & Sertifikasi: Bersertifikasi CE, Sesuai RoHS, Sesuai dengan Standar Struktural EN 60947-1

Pertanyaan Umum

T: Jika jaringan listrik turun sepenuhnya hingga 0V, apakah motor memiliki sisa daya yang cukup untuk melindungi gigi hilir?

J: Ya. Dilengkapi dengan bank kapasitor penyimpanan energi industri berkapasitas tinggi, jika terjadi pemadaman listrik total secara tiba-tiba, energi listrik yang tersimpan dapat menggerakkan mekanisme motor roda gigi untuk menyelesaikan tindakan trip seketika, memaksa kontak untuk membuka dan mengunci dengan aman, memastikan tidak ada kebocoran daya sisi beban sebelum daya kontrol benar-benar habis.

T: Apa yang terjadi ketika mencapai batas penutupan maksimum pada gangguan jaringan listrik yang terus-menerus?

J: Saat menghadapi gangguan sirkuit permanen, setelah menyelesaikan upaya penutupan kembali yang telah ditetapkan tanpa pemulihan jaringan, Layar Tiga Pelindung Tegangan Sambung Ulang Otomatis 2P Tipe M akan secara otomatis mengunci fungsi penggerak motor, menonaktifkan semua tindakan penutupan kembali otomatis, dan menjaga sirkuit tetap terbuka. Ini menghindari peralihan siklik tanpa akhir ke sirkuit yang rusak, melindungi struktur mekanis internal dan jalur hilir dari kerusakan termal, dan memerlukan pemecahan masalah manual dan pengaturan ulang untuk memulihkannya.

T: Bagaimana pengontrol membedakan lonjakan arus sementara dan arus pendek permanen?

A: Sistem ini mengintegrasikan mekanisme deteksi ganda penginderaan tegangan dan pengambilan sampel arus. Selama deteksi penutupan kembali, jika tegangan jaringan stabil tetapi terjadi lonjakan arus besar seketika, MCU akan segera menilainya sebagai gangguan hubung singkat permanen, memicu trip instan tanpa melakukan penundaan penutupan kembali, dan melindungi struktur peralihan internal dari kerusakan dampak arus tinggi.
