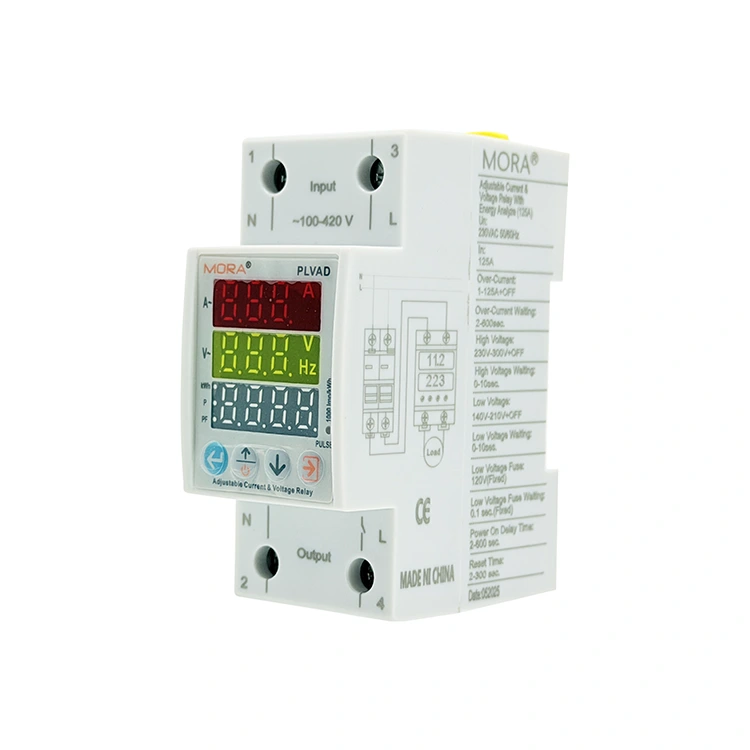

Pelindung Tegangan Digital 2P Tipe C dengan Tiga Layar

Pembeli switchgear industri mencari perangkat pemantauan multi-fungsi yang menghemat ruang rel dan mengurangi kompleksitas perkabelan di lapangan. Dibuat secara presisi oleh PUGAO (Mora), Pelindung Tegangan Digital 2P Tipe C berefisiensi tinggi dengan Tiga Layar memenuhi maksud pencarian ini dengan paket modular lengkap selebar 36mm. Berbeda dari desain jendela ganda lama, unit ini dilengkapi sensor arus internal internal dan sirkuit pelacakan kebocoran resolusi tinggi. Mikroprosesor onboard memproses input ini secara bersamaan, memberikan rentang penyesuaian independen untuk tegangan berlebih,  arus berlebih, dan gangguan arus sisa guna memastikan perlindungan menyeluruh untuk mesin otomatis yang sensitif.

Apa yang Dapat Dilakukan Antarmuka Tiga Jendela untuk Efisiensi Perawatan Anda?

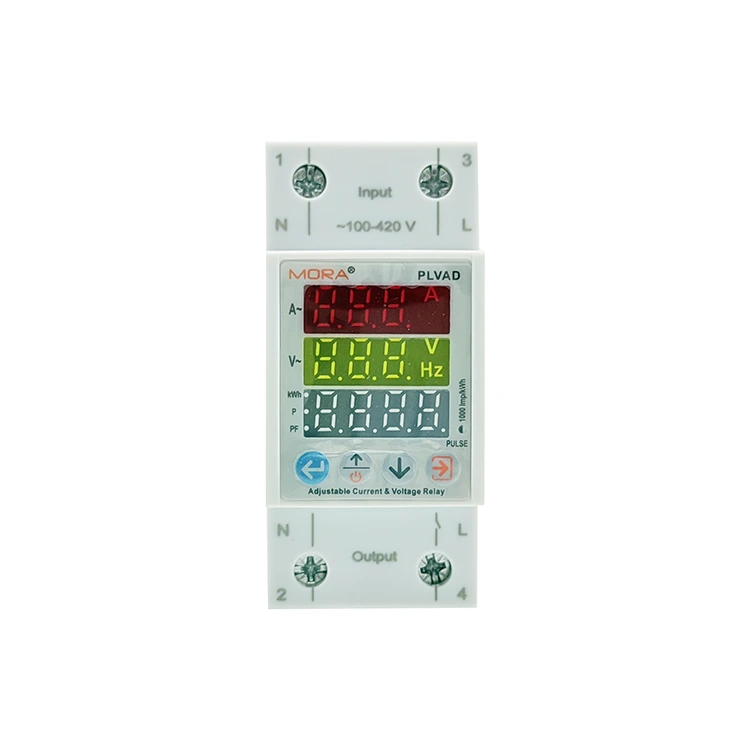

Sub-panel otomatisasi modern memerlukan data kelistrikan terperinci untuk menyederhanakan diagnostik dan mencegah waktu henti. Pelindung Tegangan Digital 2P Tipe C dengan Tiga Layar menggunakan tiga jendela tampilan digital bertumpuk independen yang menampilkan tegangan saluran (V), arus sirkuit aktif (A), dan metrik arus sisa/daya real-time secara bersamaan. Tampilan data real-time ini menghilangkan kebutuhan untuk menelusuri menu secara manual menggunakan tombol pelat muka, sehingga tim pemeliharaan dapat langsung melihat beban yang tidak seimbang, arus harmonik, atau isolasi yang gagal sebelum kesalahan kritis menyebabkan penghentian sistem yang tidak terjadwal.

Parameter Kinerja Teknis

• Kisaran Tegangan Pengoperasian: 140V hingga 300V AC (50/60 Hz)

• Kapasitas Pemantauan Saat Ini (Iₘₐₓ): 1A hingga 63A Dapat Disesuaikan (Langkah: 0,1A)

• Spektrum Sensitivitas Kebocoran: Rentang 10mA hingga 99mA atau Bypass yang Dapat Dikonfigurasi

• Kecepatan / Presisi Penyegaran Data: Siklus Pengambilan Sampel ≤ 0,5 detik / Metrologi Kelas 1.0

• Kapasitas Pengkabelan Terminal: Menerima Kabel Untai Fleksibel hingga 25mm² / 16mm²

• Kepatuhan & Sertifikasi: Bersertifikasi CE, Sesuai RoHS, Diproduksi sesuai Standar Lampiran B IEC 60947-2

Pelacakan Kebocoran Tanah Mikrodetik

Pemantauan Presisi Kebocoran Tingkat Milimeter: Dilengkapi dengan inti pemantauan arus sisa profesional, mendukung pelacakan arus gangguan tanah tingkat miliampere secara real-time, secara akurat menangkap sinyal kebocoran kecil yang disebabkan oleh penuaan kawat, infiltrasi kelembapan, dan kerusakan isolasi.

Pencegahan Kebakaran Ganda & Sengatan Listrik: Ini membangun penghalang perlindungan keselamatan sekunder untuk sirkuit berdasarkan perlindungan hubung singkat, secara efektif mencegah kebakaran listrik dan kecelakaan sengatan listrik yang disebabkan oleh kegagalan isolasi, dan cocok untuk fasilitas perkabelan lama dan skenario industri tingkat keamanan tinggi.

Sensor Arus Rugi Rendah Bawaan & Perlindungan Arus Berlebih

Desain Penghematan Ruang Penginderaan Terintegrasi: Transformator arus presisi tinggi resistansi rendah bawaan, mendukung pemantauan arus presisi tinggi jangkauan penuh 0–63A. Pelindung Tegangan Digital 2P Tipe C dengan Tiga Layar menghilangkan kebutuhan akan sensor CT eksternal dan kabel tambahan, sehingga sangat mengoptimalkan tata letak internal kotak distribusi dan mengurangi biaya teknis.

Identifikasi Arus Masuk Cerdas: Pengguna dapat menyesuaikan ambang batas perjalanan arus lebih dan waktu tunda. Sistem dapat secara otomatis mengidentifikasi dan menghindari lonjakan arus sesaat selama penyalaan motor, tidak akan menimbulkan gangguan perjalanan, dan dapat dengan cepat memutus pasokan daya jika terjadi kesalahan beban berlebih yang berkelanjutan guna melindungi peralatan sirkuit.

Koneksi Stabil Jangka Panjang

• Desain Pengkabelan Ketat Gas: Klem tembaga berlapis nikel dan sekrup komposit baja M5 mendukung torsi kabel maksimum 2,5 Nm, dengan gaya penjepitan yang kuat.

• Anti-Aging & Anti-Loose: Gerigi anti-slip yang dalam pada dinding bagian dalam terminal menggigit erat inti kawat tembaga, secara efektif mengatasi kesalahan kontak longgar yang disebabkan oleh creep tembaga dan siklus termal jangka panjang, dan menjaga pengoperasian yang stabil dengan resistansi rendah.

Pertanyaan Umum

T: Mengapa tampilan saat ini menunjukkan 0,0A ketika peralatan berdaya rendah berjalan normal?

J: Trafo arus internal model ini dikalibrasi untuk pemantauan beban daya tinggi industri, dengan ambang deteksi minimum 0,5A. Arus pengoperasian peralatan berdaya rendah seperti lampu kecil dan perangkat elektronik siaga lebih rendah dari batas deteksi, sehingga layar menunjukkan 0,0A. Pelindung Tegangan Digital 2P Tipe C dengan Tiga Layar ini diposisikan untuk perlindungan beban tinggi industri, bukan untuk pengukuran arus mikro pada peralatan berdaya rendah.

T: Dapatkah fungsi perlindungan kebocoran dimatikan untuk fasilitas lama dengan kebocoran dasar yang tinggi?

J: Ya. Ambang batas arus sisa dapat disesuaikan secara bebas dalam kisaran 10–99mA atau dimatikan secara manual melalui menu pemrograman untuk menghindari gangguan perjalanan yang disebabkan oleh kebocoran garis dasar yang melekat pada saluran lama. Disarankan untuk dioperasikan oleh teknisi listrik yang berkualifikasi setelah memastikan keamanan perkabelan di lokasi untuk memastikan kepatuhan terhadap spesifikasi keselamatan pembumian di lokasi.

T: Apakah parameter tegangan dan arus yang disesuaikan akan hilang setelah listrik mati?

J: Tidak ada kerugian. Semua ambang batas perlindungan dan parameter pengoperasian yang ditetapkan pengguna diperkuat dalam chip non-volatil EEPROM onboard, tidak diperlukan cadangan baterai. Parameter disimpan secara permanen dan dapat dimuat secara otomatis untuk melanjutkan pekerjaan perlindungan setelah pemulihan daya jaringan.
