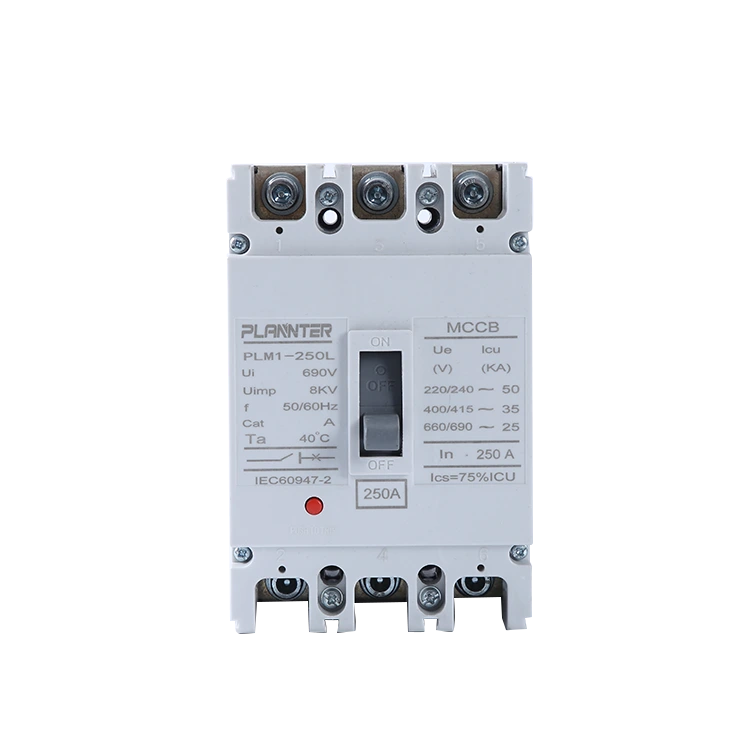

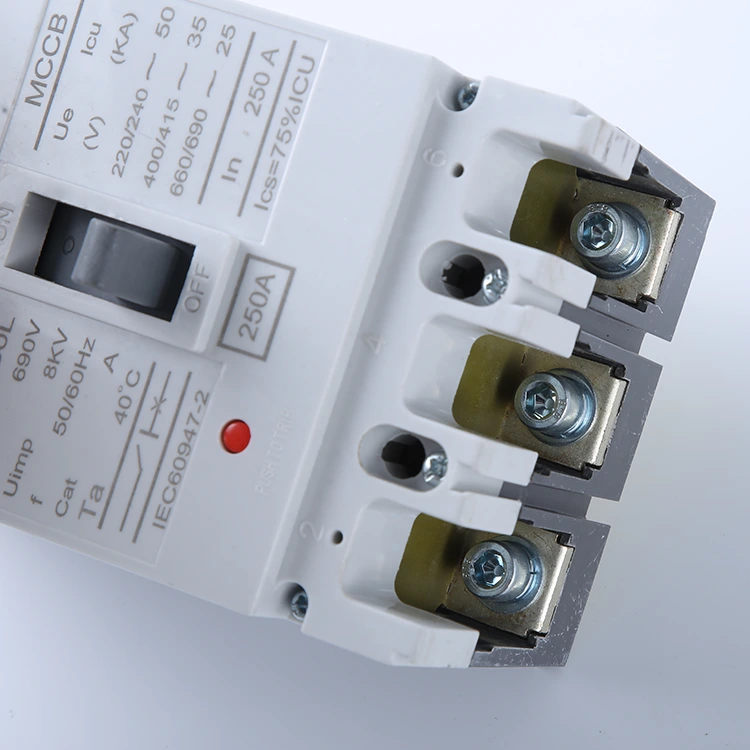

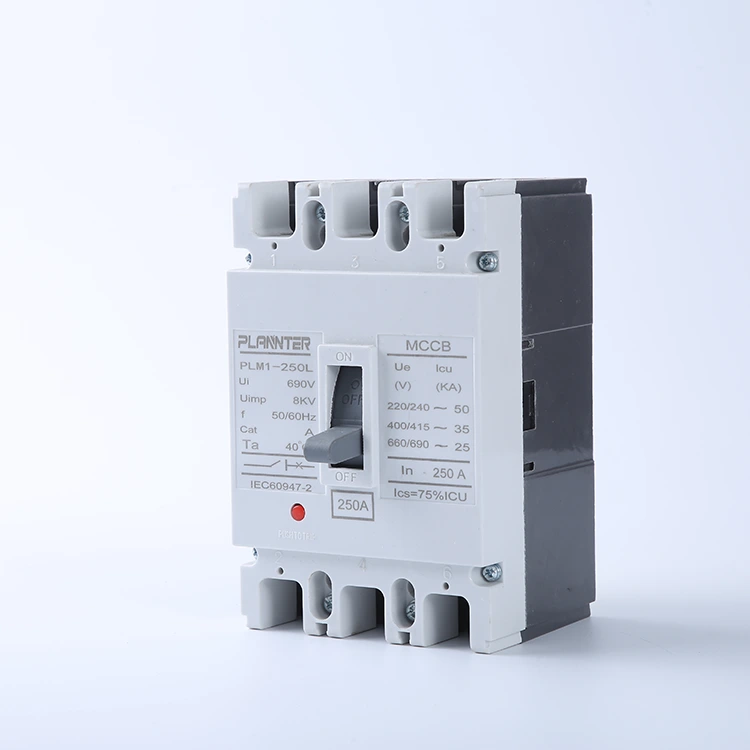

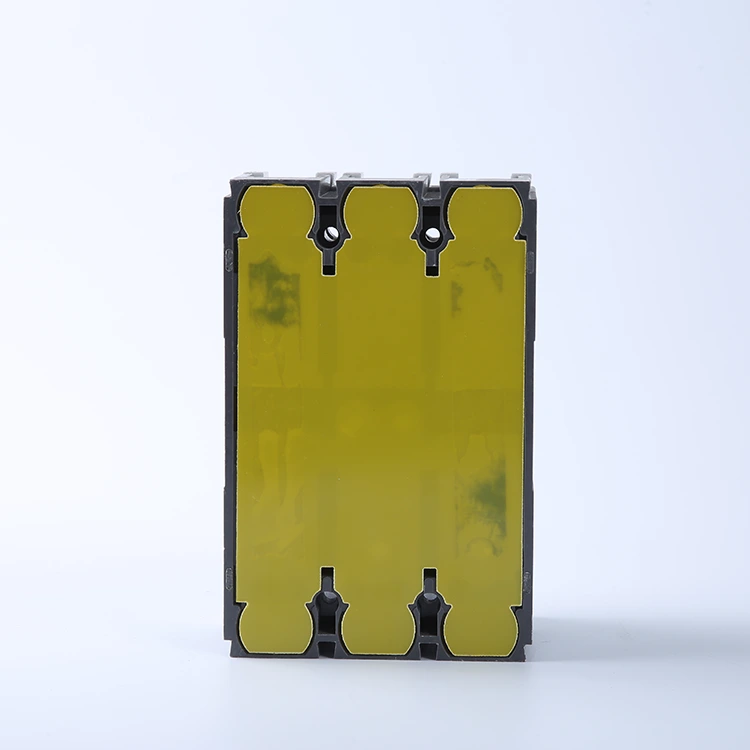

Pemutus Sirkuit Kotak Cetakan Tegangan Tinggi AC

SebuahPemutus Sirkuit Kotak Cetakan Tegangan Tinggi ACadalah perangkat perlindungan sirkuit tangguh yang dirancang untuk menangani beban arus tinggi dan situasi korsleting ekstrem. Ini berfungsi sebagai "pertahanan terakhir" untuk sistem tenaga Anda, memastikan interupsi bahkan dalam kondisi gangguan parah.

Dibuat dengan bahan tahan busur dan tahan benturan, pemutus ini memberikan kinerja yang stabil secara dimensi, menjadikannya inti yang andal di dalam lemari kendali daya untuk pengoperasian skala besar.

Fitur dan Spesifikasi Utama

Rentang Tegangan

Nilai Tegangan Operasional:AC 400V/690V; Pemutus Sirkuit Cetakan Tegangan Tinggi AC cocok untuk aplikasi distribusi daya tegangan tinggi tingkat industri dan mendukung sistem tiga fase tiga kabel.

Kinerja Isolasi:Dilengkapi tegangan penahan frekuensi daya 3000V dan tegangan penahan impuls 8kV, memastikan keamanan insulasi di lingkungan bertegangan tinggi.

Kapasitas Pemutusan

Hubungan Pendek Utama Brkapasitas makan:Icu mencapai hingga 65kA–100kA, memungkinkan interupsi sirkuit cepat selama gangguan hubung singkat ekstrem untuk berfungsi sebagai garis pertahanan terakhir sistem.

Kapasitas Pemutusan Hubungan Pendek Layanan:Ics ≥ 50kA, memungkinkan perangkat tetap beroperasi bahkan setelah beberapa kali gangguan, sehingga mengurangi biaya pemeliharaan.

Peringkat Saat Ini

Nilai Saat Ini:Mencakup rentang 250A–1600A, mendukung spesifikasi standar seperti 250A, 400A, 630A, 800A, 1000A, 1250A, dan 1600A untuk mengakomodasi beragam kebutuhan beban.

Pengaturan Perjalanan yang Dapat Disesuaikan:Dilengkapi rentang trip termal 80%–100% In dan rentang trip magnetik 4–10 In, memungkinkan perlindungan selektif untuk mencegah gangguan tersandung.

Kondisi Pengoperasian

Suhu Sekitar:-25°C hingga +70°C, mampu menahan fluktuasi suhu ekstrem di lingkungan industri.

Metode Pemasangan:Tipe tetap atau dapat ditarik; mendukung koneksi busbar horizontal/vertikal dan kompatibel dengan dimensi pemasangan kabinet distribusi standar.

Kelas Perlindungan:IP20 (untuk pemasangan kabinet); wadahnya dibuat dari plastik rekayasa yang tahan suhu tinggi dan tahan benturan serta mematuhi standar IEC 60947-2.

Perbedaan Utama: Pemutus Tegangan Rendah vs. Pemutus Tegangan Tinggi

Memahami perbedaan antara proteksi Tegangan Rendah (LV) dan Tegangan Tinggi (HV) sangat penting dalam memilih peralatan yang tepat untuk sistem distribusi tenaga listrik Anda. Berikut perbandingannya:

Pemutus Tegangan Rendah (LV).

• Rentang Tegangan:Biasanya diberi peringkat untuk sistem hingga **1000V AC**. Peringkat umum mencakup 240V dan 400V untuk penggunaan perumahan dan komersial ringan.
• Aplikasi:Banyak digunakan di papan distribusi rumah tangga, bangunan komersial kecil, dan perlindungan sirkuit akhir (penerangan, soket).
• Ukuran & Kompleksitas:Umumnya kompak (misalnya MCB) dan desainnya lebih sederhana, dengan fokus pada perlindungan beban berlebih dan hubung singkat dasar tanpa sistem kontrol busur yang rumit.

Pemutus Tegangan Tinggi (HV).

• Rentang Tegangan:Dirancang untuk sistem tegangan menengah hingga tinggi, seringkali berkisar antara **3,3kV hingga 72,5kV** atau lebih tinggi.
• Pemadaman Busur:Karena tegangan tinggi menciptakan busur listrik yang kuat, pemutus ini (seperti pemutus arus listrik kita)Pemutus Sirkuit Kotak Cetakan Tegangan Tinggi AC) memerlukan teknologi pemadaman busur yang canggih, seperti botol vakum, gas SF6, atau jaringan khusus, untuk memutus arus dengan aman.
• Aplikasi:Penting untuk pabrik industri berat, stasiun pembangkit listrik, trafo besar, dan pengumpan distribusi utama di mana keandalan sangat penting.
• Perlindungan:Seringkali dilengkapi dengan unit perjalanan elektronik canggih untuk koordinasi selektif yang tepat dan kemampuan kendali jarak jauh.

Apa Jenis Pemutus Arus Tegangan Tinggi?

Pemutus sirkuit tegangan tinggi dikategorikan berdasarkan media yang digunakan untuk memadamkan busur listrik. Memilih tipe yang tepat sangat penting untuk keamanan dan efisiensi sistem.

Pemutus Sirkuit Vakum (VCB)

• Prinsip:Menggunakan ruang hampa (tekanan <10⁻⁴ Pa) sebagai media pemadaman busur dan isolasi. Tidak adanya molekul gas membuat busur sangat sulit bertahan.
• Fitur Utama:Ukuran ringkas, masa pakai lama, dan pengoperasian bebas perawatan. Mereka ramah lingkungan karena tidak menggunakan gas atau minyak.
• Aplikasi:Dominan dalam aplikasi switchgear dalam ruangan tegangan menengah (hingga 40,5kV).

Pemutus Sirkuit SF6

• Prinsip:Menggunakan gas Sulfur Heksafluorida (SF6), yang memiliki kekuatan isolasi ~2,5x dari udara dan kemampuan pendinginan busur ~100x lebih baik dari udara.
• Fitur Utama:Performa luar biasa pada jaringan transmisi tegangan tinggi (HV) dan tegangan ekstra tinggi (EHV). Mereka dapat diandalkan tetapi memerlukan penyegelan yang ketat untuk mencegah kebocoran gas.
• Aplikasi:Banyak digunakan di gardu induk dan saluran transmisi tegangan tinggi luar ruangan (di atas 72.5kV).

Pemutus Sirkuit Ledakan Udara

• Prinsip:Menggunakan hembusan udara terkompresi bertekanan tinggi untuk meledakkan busur, mendinginkan dan memadamkannya dengan cepat.
• Fitur Utama:Pengoperasian cepat dan aman dari api (tanpa minyak). Namun, mereka berisik dan memerlukan sistem kompresor udara yang rumit.
• Aplikasi:Secara historis digunakan untuk sistem tegangan sangat tinggi (EHV), meskipun sebagian besar digantikan oleh SF6 dan VCB di jaringan modern.

Di mana letak MCCB Tegangan Tinggi AC?

Sementara pemutus VCB dan SF6 menangani tegangan tingkat transmisi,MCCB Tegangan Tinggi ACdirancang untuk distribusi tegangan menengah industri (misalnya, 690V hingga 3,6kV). Produk ini menjembatani kesenjangan antara pemutus tegangan rendah standar dan switchgear tegangan tinggi yang besar, sehingga menawarkan perlindungan yang kuat untuk alat berat dan pusat listrik.

Pertanyaan Umum

Berapa rating tegangannya (Un)?

Tegangan operasional terukur (Un) untuk kamiMCCB Tegangan Tinggi ACbiasanya berkisar hingga **690V AC**. Peringkat ini memastikan pemutus dapat mengoperasikan dan mengisolasi sirkuit dengan aman di lingkungan industri bertegangan tinggi, seperti pusat listrik besar dan alat berat.

Bisakah saya menggunakan MCCB standar untuk sisi primer transformator?

Ya, tapi itu membutuhkan seleksi yang cermat. Pemutus harus menangani arus masuk trafo tanpa gangguan tersandung. KitaMCCB Tegangan Tinggi ACseri ini dilengkapi pengaturan perjalanan magnet yang dapat disesuaikan (misalnya, 4–10 kali Masuk), memungkinkan Anda menyetel ambang batas cukup tinggi untuk mentolerir arus masuk sambil tetap memberikan perlindungan hubung singkat.

Berapa kisaran arus yang khas?

Pemutus sirkuit bertegangan tinggi umumnya mencakup kebutuhan arus listrik yang lebih tinggi dibandingkan dengan pemutus miniatur standar. Jangkauan kami biasanya berkisar dari250A hingga 2500A, sehingga cocok untuk pengumpan distribusi utama dan beban industri besar.

Apa bedanya dengan sekering?

• Dapat disetel ulang:Tidak seperti sekering yang harus diganti jika terjadi gangguan, MCCB dapat disetel ulang setelah putus.
• Penyesuaian:MCCB memungkinkan pengaturan trip yang dapat disesuaikan (termal dan magnetis), menawarkan koordinasi perlindungan presisi yang tidak dapat disediakan oleh sekering tetap.
• Beralih:MCCB dapat berfungsi sebagai saklar manual untuk memutus aliran listrik untuk pemeliharaan.

Apa yang terjadi jika saya menggunakan pemutus AC pada sistem DC?

Jangan lakukan ini.Pemutus AC mengandalkan arus bolak-balik yang melintasi nol untuk memadamkan busur listrik. Arus DC tidak melewati angka nol, artinya busur api tidak akan padam dan dapat menyebabkan kebakaran atau ledakan. Anda harus menggunakan pemutus yang dirancang khusus untuk aplikasi DC.

Bagaimana cara mengganti MCCB tegangan tinggi dengan aman?

Keamanan adalah yang terpenting. Ikuti langkah-langkah berikut:

1. Matikan energi:Matikan catu daya hulu dan verifikasi tegangan nol.
2. Penguncian/Tagout:Gunakan perangkat pengunci untuk mencegah pemberian energi kembali secara tidak sengaja.
3. Memutuskan:Lepaskan kabel saluran dan beban (dan netral jika ada).
4. Mengganti:Lepas unit lama dan pasang yang baruPemutus Sirkuit Kotak Cetakan Tegangan Tinggi AC, memastikan semua sambungan dikencangkan sesuai spesifikasi pabrikan.
