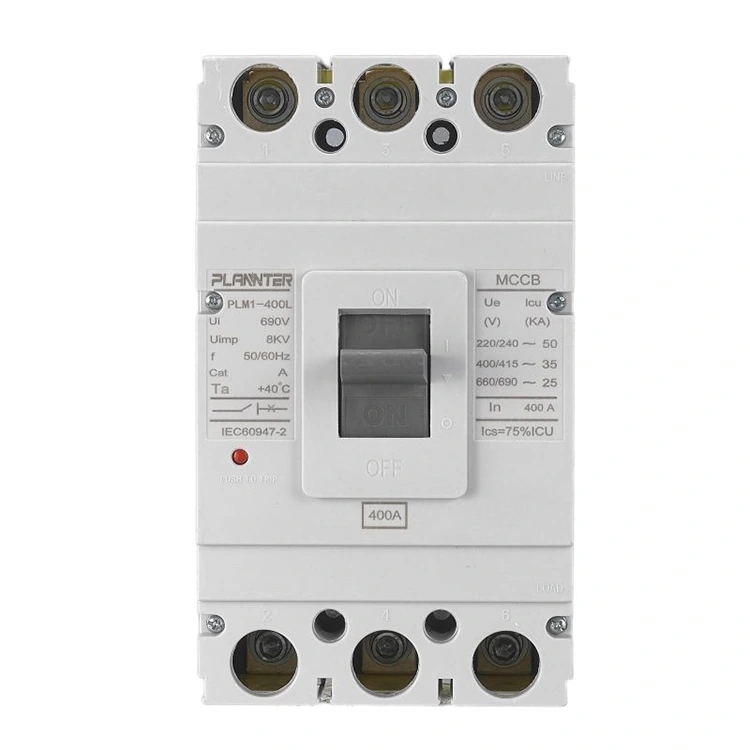

Pemutus Sirkuit Kotak Cetakan AC 400A Listrik

Spesifikasi Teknis MCCB Listrik 400A AC

• Nilai Saat Ini (Masuk):400A
• Nilai Tegangan Operasional (Ue):AC 400V / 415V
• Tegangan Isolasi Terukur (Ui):Hingga AC 800V
• Frekuensi Nilai:50/60Hz
• Jumlah Polandia:3P / 4P opsional
• Kapasitas Putus (Icu):50kA – 65kA (IEC 60947-2)
• Nilai Kapasitas Pemutusan Layanan (Ic):75% – 100% Icu
• Tipe Unit Perjalanan:Termal-Magnetik / Elektronik (opsional)
• Karakteristik Perjalanan:Kelebihan beban yang dapat disesuaikan dan perlindungan hubung singkat yang tetap/dapat disesuaikan
• Kehidupan Mekanik:≥ 10.000 operasi
• Kehidupan Listrik:≥ 20.000 operasi
• Bahan Kontak:Paduan perak-timah oksida
• Metode Instalasi:Memperbaiki pemasangan
• Jenis Koneksi:Koneksi Depan/Belakang opsional
• Mekanisme Operasi:Pengoperasian manual dengan mekanisme bermotor opsional
• Tingkat Perlindungan:IP20 (lebih tinggi dengan penutup)
• Suhu Sekitar:-5°C hingga +40°C
• Kepatuhan Standar:IEC 60947-2, ISO9001

Fitur Produk：

√ Kapasitas putusnya mencapai 65 kA

√ 400 Peringkat arus operasional

√ Kontak terbuat dari paduan perak impedansi rendah

√ Sistem penghubung empat batang berkecepatan tinggi

√ Konstruksi ringkas, pemasangan mudah

√ Melewati verifikasi resistensi loop yang ketat

√ Manufaktur otomatis menjaga keseragaman

√ Gangguan arus pendek segera

√ Perlindungan sirkuit hilir yang dapat diandalkan

√ Hemat biaya dengan pengurangan kebutuhan pemeliharaan

Keuntungan Utama MCCB AC 400A

Penanganan Arus Tinggi:

• Dinilai 400A untuk mengelola beban berat dalam sistem kelistrikan besar
• Mendukung pengoperasian panel utama dan peralatan hilir yang andal

Pengaturan Perjalanan yang Dapat Disesuaikan:

• Unit trip termal-magnetik memungkinkan penyesuaian yang baik untuk perlindungan beban berlebih dan korsleting
• Mengoptimalkan perlindungan berdasarkan jenis beban dan skenario aplikasi

Kapasitas Pemutusan Tinggi:

• Kapasitas pemutusan ultimat (Icu) sebesar 50–65 kA per standar IEC 60947-2
• Dengan cepat memutus arus gangguan yang parah untuk melindungi peralatan dan kabel

Desain Kompak:

• Solusi hemat ruang dibandingkan dengan pemutus sirkuit rangka tradisional
• Mudah dipasang dan dirawat di papan panel dan unit distribusi daya

Aksesori Serbaguna:

• Kontak bantu opsional, trip shunt, dan modul alarm untuk integrasi sistem
• Kompatibel dengan berbagai pengaturan kontrol dan pemantauan

Daya Tahan dan Keandalan:

• Kontak paduan perak-timah oksida dengan stamping presisi dan pengelasan laser
• Masa pakai listrik melebihi 20.000 siklus dan resistansi kontak rendah di bawah 35 mikro-ohm
• Perakitan dan kalibrasi tingkat lanjut memastikan kekuatan dan kinerja pengoperasian yang konsisten

Peningkatan Keamanan:

• Kuk magnet baja silikon permeabilitas tinggi memastikan respons perjalanan arus pendek di bawah 10 ms
• Inspeksi pabrik 100% dengan sekrup terminal yang dikalibrasi torsi dan verifikasi resistansi loop
• Perlindungan yang andal terhadap gangguan listrik dan peningkatan keselamatan personel

Pertanyaan Umum

Apa aplikasi utama MCCB 400A?

• Pemutus Sirkuit Cetakan Listrik 400A AC digunakan pada panel distribusi daya utama untuk sistem industri, komersial, dan perumahan besar.
• Melindungi sirkuit dari kelebihan beban, korsleting, dan arus gangguan.
• Memastikan pengoperasian peralatan hilir yang andal seperti motor, transformator, dan peralatan besar.

Apakah pengaturan perjalanan 400A dapat disesuaikan?

• Ya, MCCB dilengkapi unit trip termal-magnetik dengan pengaturan yang dapat disesuaikan.
• Memungkinkan penyesuaian berdasarkan jenis beban dan persyaratan keselamatan.
• Membantu mencegah gangguan tersandung sambil mempertahankan perlindungan yang efektif.

Apa perbedaan antara MCCB 3P dan 4P 400A?

• 3P MCCB: Melindungi sirkuit tiga fasa, membiarkan saluran netral tidak terputus.
• MCCB 4P: Melindungi sirkuit tiga fase ditambah saluran netral, menawarkan pemutusan total.
• Pemilihan tergantung pada persyaratan sistem dan standar keselamatan.

Berapa ukuran kabel yang harus saya gunakan untuk MCCB 400A?

• Ukuran kabel tergantung pada jenis pemasangan, bahan insulasi, dan penurunan tegangan yang diijinkan.
• Biasanya, MCCB 400A dipasangkan dengan kabel konduktor tembaga berukuran mulai dari 120 mm² hingga 185 mm².
• Konsultasikan dengan Pugao Electric untuk mendapatkan rekomendasi yang tepat berdasarkan kondisi proyek tertentu.

Seberapa sering MCCB 400A harus diuji?

• Inspeksi berkala dianjurkan, biasanya setiap 6–12 bulan untuk sistem kritis.
• Uji pengoperasian mekanis, respons trip, dan integritas sambungan.
• Memastikan Pemutus Sirkuit Kotak Cetakan AC 400A Listrik mempertahankan perlindungan yang andal sepanjang masa pakainya.
