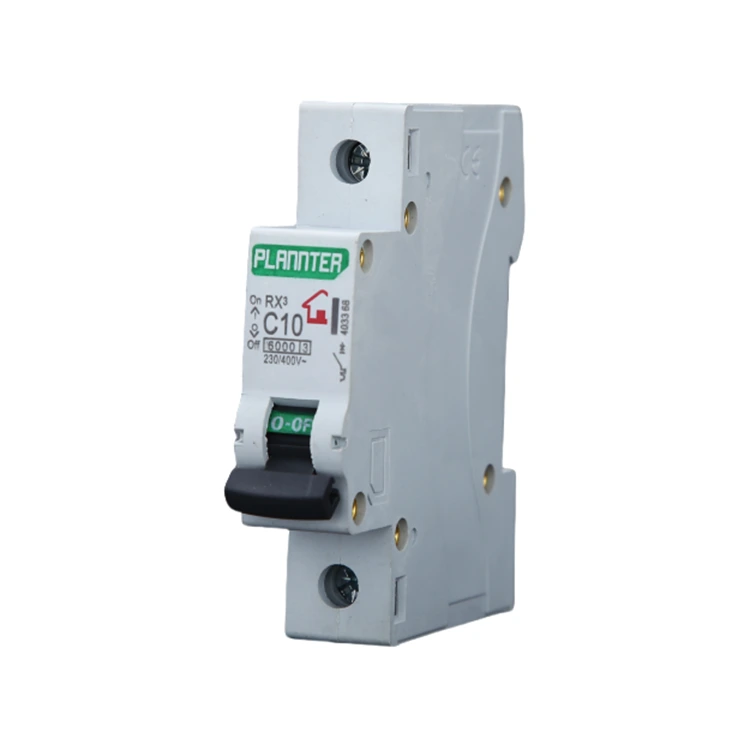

Pemutus Arus Saklar Udara

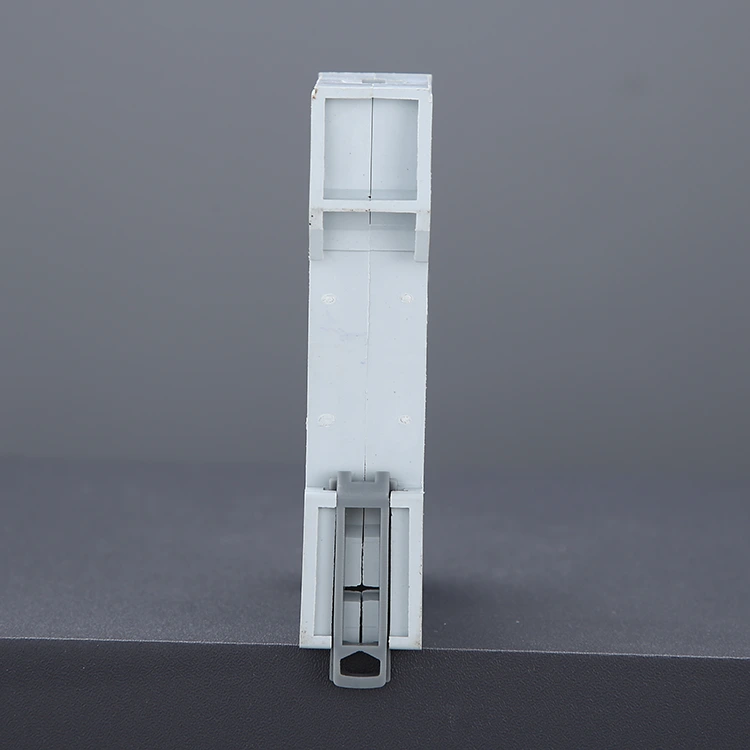

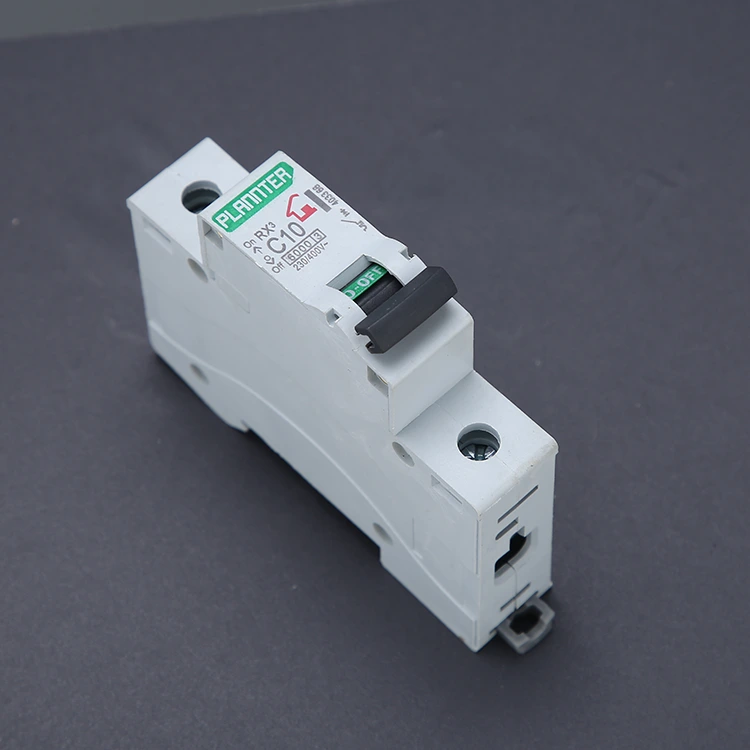

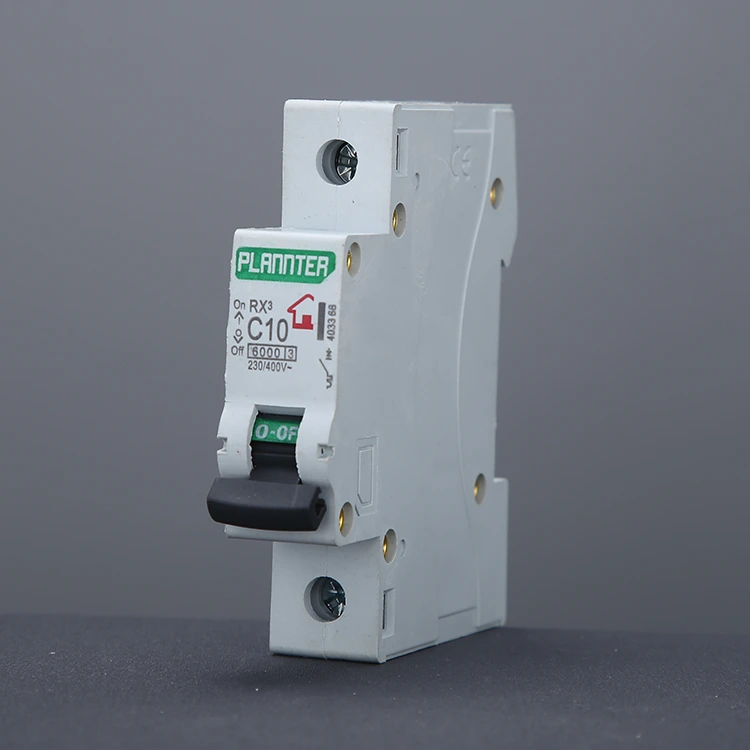

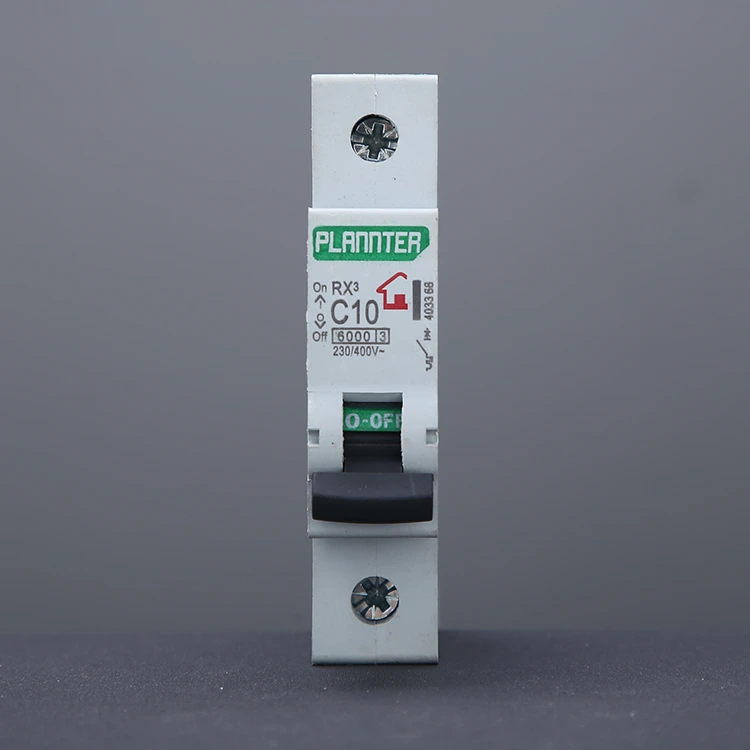

PUGAO (Plannter Electric) adalah produsen dan pemasok profesional di Cina. Volume Pemutus Sirkuit Sakelar Udara (MCB) kami hanya 1/3 dari produk tradisional (standar 1P lebar 18mm), mendukung pemasangan rel, waktu penggantian dapat dikontrol dalam 2 menit, dan cangkang transparan nyaman untuk pemecahan masalah. Kinerja keselamatan, dengan pelepasan termal berlebih dan perlindungan ganda pelepasan magnetik hubung singkat, teknologi pemadaman busur dapat menahan tegangan pemulihan 400V, waktu pemadaman busur <0,1 detik.

Kemampuan beradaptasi yang luas, pemutus sirkuit sakelar udara cocok untuk lingkungan -5°C hingga 40°C. Keuntungan ekonomi ditunjukkan dengan masa pakai 10.000 operasi dengan biaya 40% lebih rendah dibandingkan sistem sekering. Penerapannya mencakup perlindungan sirkuit domestik dan industri, di mana pemilihan harus fokus pada peringkat arus (6A-125A), kapasitas pemutusan (6kA untuk domestik, ≥10kA untuk industri.

Apa itu Pemutus Arus Sakelar Udara?

Pemutus Sirkuit Sakelar Udara adalah perangkat proteksi sirkuit yang memanfaatkan udara sebagai media pemadam busur api. Ini dirancang untuk secara otomatis memutus pasokan listrik jika terjadi kelebihan beban atau korsleting, sehingga menjaga keamanan kabel dan peralatan.

Ketika sakelar memutus aliran arus tinggi, busur listrik bersuhu tinggi dan intens terbentuk di antara kontak. Jika busur ini tidak segera dipadamkan, saklar dapat terbakar atau bahkan memicu kebakaran.

Sakelar udara dilengkapi ruang pemadam busur internal yang dirancang khusus. Ketika busur dihasilkan, ia didorong ke dalam ruangan ini, di mana ia tersegmentasi menjadi beberapa busur yang lebih kecil dan dengan cepat didinginkan oleh udara di sekitarnya, sehingga busur tersebut padam.

Aplikasi

1. Perlindungan peralatan rumah tangga: miniatur pemutus arus banyak digunakan pada AC, mesin cuci dan peralatan rumah tangga lainnya untuk memberikan keamanan listrik rumah tangga. Lindungi peralatan dan keselamatan pribadi.

2. Aplikasi industri: Pemutus Sirkuit Sakelar Udara sangat penting dalam otomasi industri, sistem tenaga dan peralatan komunikasi, perlindungan kelebihan beban dan hubung singkat, yang dapat memastikan pengoperasian yang stabil bahkan dalam sistem kelistrikan yang kompleks.

Keuntungan

Performa keselamatan yang baik: PUGAO memiliki tim teknisnya sendiri dan mengadopsi teknologi kontrol elektronik canggih, yang memiliki fungsi perlindungan keamanan super dan dapat secara otomatis memutus pasokan listrik ketika listrik tidak normal, sehingga secara efektif mencegah kebakaran dan kecelakaan lainnya.

Instalasi dan pemeliharaan yang mudah: kompak dan nyaman, baik memasang peralatan baru atau merombak sirkuit, mudah dan cepat untuk perawatan dan penggantian harian.

Penerapan yang kuat: Pemutus Sirkuit Sakelar Udara dapat disesuaikan sesuai dengan kebutuhan sistem kelistrikan yang berbeda, termasuk parameter spesifikasi, merek, dll.

Rekomendasi Penggunaan

1. Pilih Arus Nilai yang Benar

Arus pengenal Pemutus Sirkuit Sakelar Udara harus ≥ 1,2 hingga 1,5 kali arus beban sebenarnya. Memilih peringkat yang terlalu rendah dapat menyebabkan seringnya tersandung, sedangkan memilih peringkat yang terlalu tinggi akan mengurangi sensitivitas perlindungan. Harap berikan rincian spesifik proyek Anda, dan PUGAO akan menilai kebutuhan Anda dan merekomendasikan solusi yang sesuai.

2. Pilih Kurva Tripping yang Sesuai Berdasarkan Bebannya

Tipe B: Pencahayaan dan beban resistif

Tipe C: Peralatan serba guna, stopkontak, dan motor kecil

Tipe D: Peralatan dengan arus masuk tinggi dan motor besar

Jika Anda tidak yakin, prioritaskan pemilihan Kurva C, karena Kurva C menawarkan fleksibilitas terbesar.

3. Pemasangan yang Benar

Saat memasang ACB, harus dipasang pada rel DIN standar. Terminal kabel harus dikencangkan dengan aman untuk mencegah kendor dan panas berlebih. Gunakan kabel yang memenuhi persyaratan pengukur yang ditentukan (misalnya, untuk nilai 32A, disarankan menggunakan penampang kabel ≥ 4mm²).

Lingkungan Pemasangan yang Direkomendasikan: Pasang di dalam kotak distribusi yang kering dan berventilasi baik. Hindari paparan suhu tinggi, kelembapan, atau lingkungan korosif; jika perlu, pasang penutup pelindung tambahan.

4. Hindari Pengoperasian Beban Penuh dalam Waktu Lama

Disarankan untuk menjaga arus pengoperasian aktual dalam kisaran 70%–80% dari nilai pengenal. Pengoperasian dalam waktu lama pada beban penuh dapat menyebabkan kenaikan suhu yang berlebihan dan memperpendek masa pakai.

Kesalahan Umum dan Pemecahan Masalah

Kesalahan pada Pemutus Sirkuit Sakelar Udara biasanya berasal dari beban berlebih, kabel yang buruk, atau pemilihan produk yang tidak tepat. Dengan memastikan pemilihan produk yang benar, pemasangan yang tepat, dan inspeksi rutin, lebih dari 90% potensi masalah dapat dihindari secara efektif.

Seiring dengan pengiriman produk Anda, kami memberikan rekomendasi komprehensif mengenai pemasangan, penggunaan, dan pemeliharaan; daftar masalah umum berikut ini berfungsi sebagai referensi yang bermanfaat.

1. Sering Tersandung

Gejala: Setelah mengoperasikan peralatan berdaya tinggi selama jangka waktu tertentu, pemutus sirkuit otomatis mati, dan sakelar terasa hangat saat disentuh.

Penyebab:

Beban Berlebihan: Arus total yang ditarik oleh peralatan yang beroperasi di dalam sirkuit melebihi kapasitas arus pengenal pemutus sirkuit.

Suhu Sekitar Tinggi: Pembuangan panas yang buruk di dalam kotak distribusi menyebabkan komponen penginderaan panas internal pemutus sirkuit terpicu sebelum waktunya.

Larutan: Mengurangi jumlah peralatan berdaya tinggi yang terhubung ke sirkuit yang sama untuk mendistribusikan beban.

Jika beban memang diperlukan dan spesifikasi perkabelan yang ada mengizinkannya, tingkatkan ke pemutus sirkuit dengan nilai arus yang lebih tinggi.

2. Tersandung Sesaat

Gejala: Segera setelah pemutus arus ditutup atau peralatan tertentu dicolokkan, pemutus arus akan langsung mati—sering kali disertai dengan dentuman keras atau percikan api yang terlihat.

Penyebab:

Hubungan Pendek Saluran: Kabel hidup bersentuhan langsung dengan kabel netral.

Peralatan Rusak: Terjadi kerusakan listrik internal atau korsleting di salah satu peralatan yang terhubung.

Larutan: Jangan mencoba menutup paksa pemutus arus berulang kali. Cabut semua peralatan yang terhubung ke sirkuit tertentu, lalu coba tutup kembali pemutusnya.

Jika pemutus tidak lagi putus, ini menunjukkan bahwa salah satu peralatan rusak; jika terus tersandung, ini menunjukkan bahwa kabel yang tertanam di dalam dinding rusak sehingga memerlukan pemeriksaan oleh ahli listrik profesional.

3. Tuas Toggle Gagal Reset

Gejala: Setelah tersandung, tuas pengalih terasa kendor atau lemas; ketika ditekan ke posisi “ON”, ia langsung kembali ke posisi “OFF”.

Penyebab:

Kesalahan Tidak Diselesaikan: Hubungan pendek atau kelebihan beban masih terjadi di dalam saluran; mekanisme "perjalanan bebas" pemutus sirkuit diaktifkan untuk memberikan perlindungan.

Kerusakan Mekanisme Internal: Setelah kejadian hubung singkat yang ekstrim, kontak internal mungkin telah menyatu, atau pegas mekanis mungkin mengalami kerusakan akibat kelelahan.

Larutan: Pertama, periksa apakah tombol reset pada Residual Current Device (RCD) gagal muncul.

Jika Anda tidak dapat menutup pemutus arus bahkan setelah mengesampingkan kesalahan eksternal, hal ini menunjukkan bahwa pemutus arus itu sendiri rusak dan harus diganti.

4. Terminal Terlalu Panas atau Perubahan Warna Perumahan

Gejala: Terdeteksi bau terbakar, atau wadah plastik di sekitar terminal kabel pemutus sirkuit tampak menguning atau menghitam.

Penyebab:

Koneksi Longgar: Ini merupakan bahaya paling berbahaya. Kegagalan mengencangkan sekrup dengan benar meningkatkan resistensi kontak, menghasilkan panas yang ekstrim.

Pengukur Kawat Tidak Cocok: Penggunaan kabel yang terlalu tipis mengakibatkan panas ditransfer langsung ke pemutus arus.

Larutan: Segera matikan aliran listrik! Pangkas ujung kabel yang terbakar, lepaskan insulasi lagi, dan kencangkan sekrupnya dengan kencang. Jika rumah pemutus sirkuit berubah bentuk karena panas, seluruh unit harus diganti.

5. Suara Buzz yang Berbeda Selama Pengoperasian

Gejala: Saat beroperasi, pemutus arus mengeluarkan suara dengung elektromagnetik yang samar namun terus menerus (karakteristik arus AC).

Penyebab:

Getaran Mekanisme Elektromagnetik: Angker elektromagnetik internal tidak rata, atau benda asing telah memasuki mekanisme.

Beban Arus Tinggi: Saat beroperasi mendekati kapasitas penuh, gaya medan magnet menyebabkan komponen internal sedikit beresonansi.

Solusi: Bunyi dengungan yang sangat pelan biasanya merupakan hal yang normal. Namun, jika suaranya keras atau intens—terutama jika disertai panas berlebih—ini menandakan komponen internal sudah menua; penggantian unit dianjurkan.
