Pemutus Sirkuit Mini Mana yang Membantu Proyek Saya Tetap Aman, Sesuai, dan Menguntungkan?

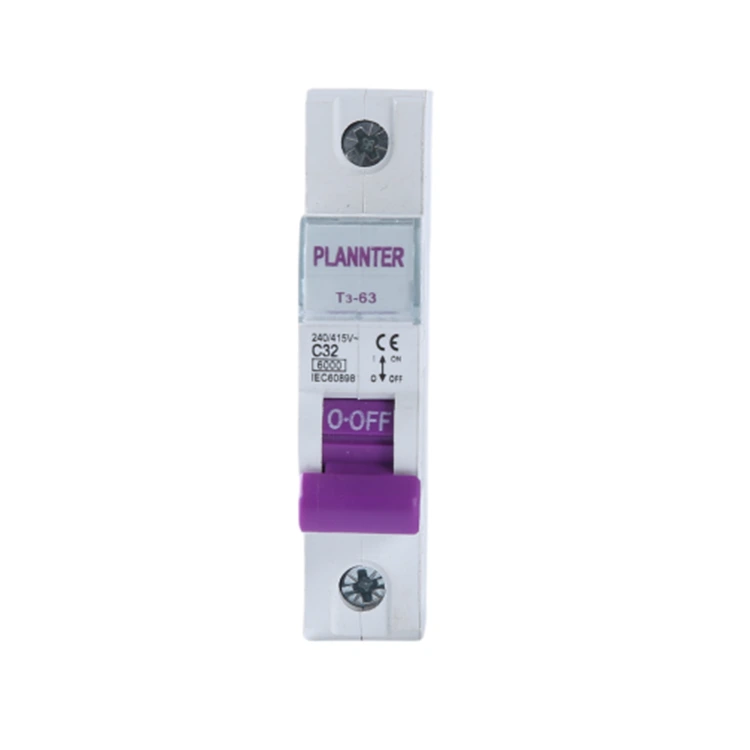

Saya mengelola panel di mana setiap kilowatt berarti dan setiap penutupan memerlukan biaya yang besar. Setelah bertahun-tahun bertukar perangkat dan menelusuri perjalanan yang mengganggu, saya mengetahui bahwa kisah di balik aPemutus Arus Mini bukan tentang katalog yang menarik, tapi lebih banyak tentang kesesuaian, selektivitas, dan kesalahan sebenarnya yang ditimbulkan oleh muatan saya. Saat saya meningkatkan papan serba guna di ruang ritel dan industri ringan, saya mulai menguji beberapa perangkat kompak dari produsen berbeda; satu baris yang saya lihat ditentukan oleh kontraktor adalahperencana. Alih-alih memaksakannya ke dalam desain saya, saya membawanya secara bertahap bersama merek lain, mencatat data komparatif, dan fokus pada mode kegagalan yang benar-benar saya temui di lapangan—motor inrush, harmonik driver LED, elektronik yang berdekatan dengan EV, dan kotak penggabung keseimbangan sistem PV. Hasilnya adalah kerangka kerja yang jelas untuk memilih, memasang, dan mempertahankan pemilihan perangkat yang tepat untuk pengadaan dan pengoperasian.

Isi

• Mengapa saya memikirkan kembali perlindungan terhadap muatan kecil dan panel?
• Bagaimana cara memilih peringkat tanpa menebak-nebak?
• Apa arti kurva trip terhadap gangguan tripping dan patahan nyata?
• Berapa kapasitas pemutusan yang sebenarnya saya perlukan?
• Dimana standar dan persetujuan mengubah keputusan saya?
• Bagaimana detail instalasi dapat menyelamatkan saya beberapa jam kemudian?
• Berapa total biaya kepemilikan yang harus saya pertahankan untuk membiayai?
• Bisakah contoh spesifikasi membantu saya bergerak cepat?
• Pertanyaan umum apa yang harus saya pertimbangkan?

Mengapa saya memikirkan kembali perlindungan terhadap muatan kecil dan panel?

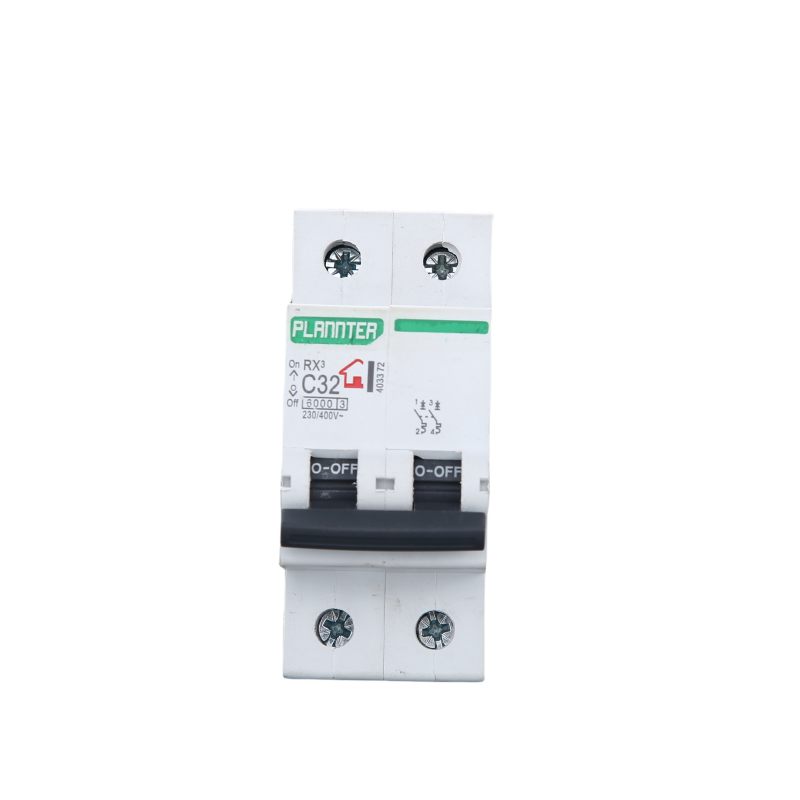

Saya mengalami tiga kali sakit kepala yang berulang: tersandung yang tidak sesuai dengan log peristiwa, terminal yang terlalu panas dalam ruangan yang sempit, dan kurangnya koordinasi antara perlindungan hulu dan hilir. Setiap terbitan menghabiskan waktu. Itu sebabnya kelas perangkat itu sendiri lebih penting daripada stiker merek. ModernPemutus Arus Miniharus melakukan lima hal dengan baik:

• Bedakan antara lonjakan arus dan kesalahan nyata sehingga saya menghindari truk terguling karena “alarm palsu”.
• Berkoordinasi dengan pemutus atau sekering hulu, menjaga selektivitas sehingga hanya cabang yang bermasalah saja yang trip.
• Pasang papan dengan kepadatan tinggi tanpa mengubah kabel menjadi hambatan termal.
• Tawarkan aksesori—kontak tambahan, trip shunt, kemampuan penguncian—tanpa memaksa desain ulang kabinet.
• Publikasikan data penurunan daya, torsi, dan kurva yang sebenarnya dapat saya gunakan untuk mempertahankan tinjauan desain.

Setelah saya menilai perangkat berdasarkan kelima hasil tersebut, pemilihan tidak lagi bersifat dugaan dan menjadi dapat diulang—terutama ketika saya melakukan standarisasi pada kurva perjalanan yang jelas dan peringkat hubung singkat yang sesuai dengan perhitungan arus hubung singkat di lokasi saya (SCCR).

Bagaimana cara memilih peringkat tanpa menebak-nebak?

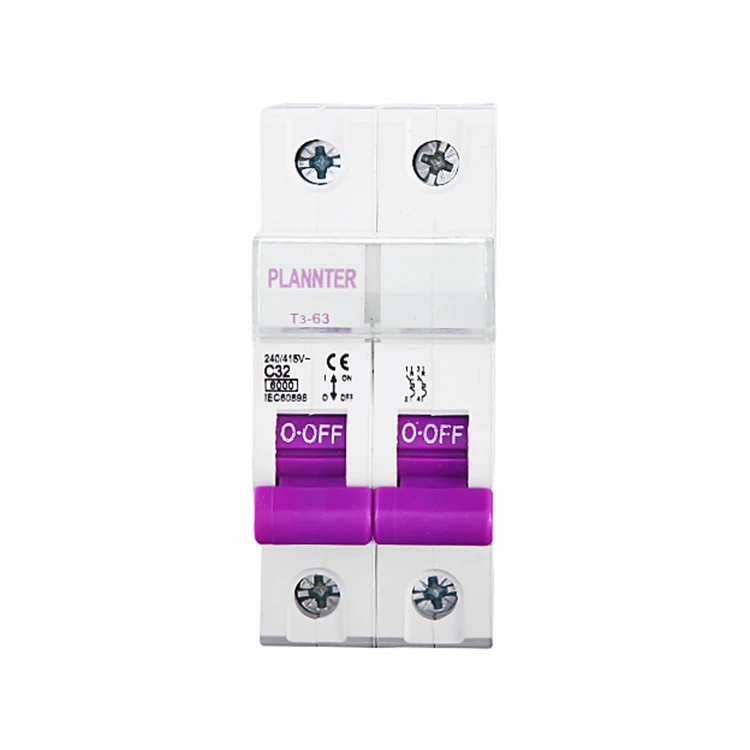

Motor, kompresor, solenoida, driver LED, dan PSU mode sakelar melonjak secara berbeda. Saya mencocokkan arus terukur terlebih dahulu, kemudian memvalidasi kurva terhadap arus masuk yang diukur dan profil kesalahan yang diharapkan. APemutus Arus Minidiukur berdasarkan kebiasaan, bukan berdasarkan data, menjadi gangguan. Berikut pencarian cepat yang saya gunakan selama desain konsep sebelum saya menjalankan perhitungan mendetail:

Meja ini menempatkan saya di lingkungan yang tepat. Dari sana, saya mengonfirmasi penurunan daya sekitar, faktor pengelompokan enclosure, dan ukuran konduktor sehingga gambar termal sesuai dengan kenyataan.

Apa arti kurva trip terhadap gangguan tripping dan patahan nyata?

Kurva perjalanan menerjemahkan fisika menjadi hasil. B, C, dan D bukanlah huruf; itu adalah janji tentang kapan elemen magnet akan bertindak. Untuk arus masuk yang cepat tetapi beban yang sah (motor, transformator), kurva C atau D memberikan ruang kepala. Untuk perangkat elektronik atau pencahayaan yang sensitif, kurva B dapat menjaga presisi. Saya juga memperhatikan elemen termal—berapa lama perangkat mentoleransi beban berlebih ringan sebelum bertindak—karena hal ini menentukan apakah beban berlebih singkat akan hilang secara alami atau meningkat menjadi perjalanan yang mengganggu pengoperasian.

• kurva B: ambang magnet yang lebih rendah; bagus untuk beban elektronik resistif dan sensitif.
• kurva C: jalan tengah; menangani lonjakan motor khas di bangunan komersial.
• kurva D: ambang batas tertinggi; disediakan untuk peralatan arus masuk berat seperti tukang las dan kompresor.

Ketika fasilitas mengeluhkan matinya lampu di pagi hari yang dingin, pemindahan beberapa cabang dari B ke C menyelesaikan masalah tersebut. Sebaliknya, ruang audio butik membutuhkan B untuk menangkap kesalahan halus. Kurva yang salah menyia-nyiakan kesabaran semua orang; kurva ke kanan membuat aPemutus Arus Minimerasa tidak terlihat sampai saat Anda benar-benar membutuhkannya.

Berapa kapasitas pemutusan yang sebenarnya saya perlukan?

Kapasitas pemutusan adalah arus gangguan maksimum yang dapat diinterupsi dengan aman oleh perangkat. Jika arus hubung singkat yang tersedia pada titik pemasangan melebihi kapasitas perangkat, Anda menghadapi masalah keselamatan dan kepatuhan. Saya mengukur atau menghitung arus hubung singkat prospektif (PSC) dan memberikan margin bagi diri saya sendiri—terutama di lokasi yang nantinya dapat menambahkan trafo, pengikat PV, atau pengisi daya EV. Berikut lembar kerja steno yang saya simpan di meja saya:

Jika saya mencurigai adanya peningkatan tingkat kesalahan, saya menaikkan tingkat kapasitas sekarang daripada menukar perangkat keras nanti. Saat ini biayanya sedikit lebih mahal dan menghemat pemadaman akhir pekan enam bulan dari sekarang.

Dimana standar dan persetujuan mengubah keputusan saya?

Standar bukanlah dokumen—standar menentukan bagaimana perangkat berperilaku di bawah tekanan. Dalam proyek global, saya menjaga dua keluarga tetap lurus:

• IEC 60898-1: biasa digunakan untuk aplikasi perumahan dan komersial ringan.
• IEC 60947-2: perlengkapan kendali industri; ekspektasi kinerja yang lebih tinggi dan detail koordinasi.

Di Amerika Utara, saya membedakan antara pelindung tambahan dan pemutus arus cabang:

• UL 1077pelindung tambahan: digunakan jika perangkat lain memberikan perlindungan utama.
• UL 489pemutus sirkuit cabang: perlindungan utama untuk sirkuit cabang.

Saya mencocokkan perangkat dengan perannya. Ketika panel memberi makan peralatan khusus yang sudah dilindungi secara internal, pelindung tambahan mungkin tepat. Saat saya melindungi suatu cabang, saya mencari persetujuan berdasarkan peringkat cabang. Dalam kedua kasus tersebut, disetujuiPemutus Arus Minidipasangkan dengan aksesori yang sesuai membuat pemeriksaan lebih lancar dan mengurangi RFI.

Bagaimana detail instalasi dapat menyelamatkan saya beberapa jam kemudian?

Keputusan-keputusan kecil menjadi rumit. Saya telah melihat jadwal-jadwal indah dibatalkan karena penghentian yang buruk atau busbar yang salah. Inilah daftar periksa saya yang dapat diulang:

• Penghentian: Ikuti spesifikasi torsi dan kelas konduktor. Jika panel bergetar (dekat kompresor), gunakan ferrule jika perlu.
• Ambien dan pengelompokan: Penurunan daya untuk ruangan panas dan papan padat. Jika enklosur menjadi hangat, tingkatkan atau sebarkan muatannya.
• Busbar dan interkoneksi: Busbar pabrikan menyederhanakan perakitan dan mengurangi hambatan kontak; merek campuran dapat menciptakan hotspot.
• Aksesoris: Cocokkan kontak aux untuk visibilitas BMS. Tambahkan perjalanan shunt untuk integrasi E-stop atau alarm kebakaran. Gunakan tab pengunci untuk prosedur LOTO.
• Pelabelan: Hapus ID sirkuit dan huruf lengkung pada pelat muka di ujung “perjalanan misteri”.

Ketika saya memasukkan dasar-dasar ini ke dalam prosedur operasi standar kami, panggilan balik terhenti. Terpasang dengan baikPemutus Arus Minimemang membosankan—dan membosankan adalah apa yang diinginkan oleh operasi.

Berapa total biaya kepemilikan yang harus saya pertahankan untuk membiayai?

Harga perolehan adalah halaman satu; pengeluaran operasi adalah sisa buku ini. Saya membenarkan pilihan perangkat dengan model TCO sederhana:

• Langsung: harga satuan, aksesoris, busbar, perangkat keras rel DIN.
• Memasang: jam kerja yang dihemat dengan busbar terintegrasi, aksesori terpadu, dan geometri terminal yang sehat.
• Waktu henti: gangguan perjalanan yang diperkirakan × biaya pemadaman rata-rata (penjualan yang hilang, tenaga kerja yang menganggur, pemborosan yang dimulai kembali).
• Kemudahan servis: waktu rata-rata untuk mendiagnosis; menghemat biaya penyimpanan ketika saya membakukan keluarga.

Jika rangkaian perangkat mengurangi perjalanan gangguan bahkan sepersekian pun per bulan di seluruh portofolio, maka hal ini akan terbayar dengan cepat. Itulah yang dipahami oleh kepemimpinan matematika. Itu sebabnya saya melacak peristiwa sebelum dan sesudah standardisasi dan mengapa saya mendokumentasikan pilihan untuk tetap berpegang pada standarisasi yang sudah terbuktiPemutus Arus Minijalur melintasi fasilitas serupa.

Bisakah contoh spesifikasi membantu saya bergerak cepat?

Ketika pemangku kepentingan menginginkan kejelasan, spesifikasi yang ringkas akan memenangkan pertemuan. Berikut template yang saya tempelkan ke catatan pekerjaan dan diadaptasi per situs:

• Jenis perangkat: termal-magnetik, dipasang di rel DIN, tiang tunggal hingga empat sesuai kebutuhan.
• Kurva perjalanan: B/C/D dipilih per profil aliran masuk beban dan studi diskriminasi.
• Nilai arus: cocokkan beban kontinu pada ≤80% dari nilai pemutus kecuali direkayasa lain.
• Kapasitas pemutusan: tidak kurang dari arus hubung singkat prospektif yang dihitung pada titik pemasangan, dengan margin dan koordinasi yang terdokumentasi.
• Persetujuan: IEC 60898-1 atau IEC 60947-2 (global) atau UL 489 jika diperlukan perlindungan cabang; UL 1077 hanya jika perlindungan tambahan diperlukan.
• Pengakhiran: nilai torsi yang diamati; kelas konduktor dan kebijakan ferrule didokumentasikan.
• Aksesori: kontak bantu untuk BMS, trip shunt yang memerlukan antarmuka E-stop/api, sistem busbar pabrikan untuk rakitan multi-kutub.
• Pelabelan: ID rangkaian, huruf kurva, dan arus pengenal terlihat dengan pintu tertutup jika memungkinkan.

Di sinilah pertimbangan merek masuk. Saya mendapatkan hasil yang luar biasa dengan desain industri kompak yang menghasilkan kurva penurunan yang jujur ​​dan menyediakan ekosistem aksesori—kualitas yang pertama kali saya perhatikan saat uji cobaperencanaunit bersama yang lain di papan nyata.

Pertanyaan umum apa yang harus saya pertimbangkan?

Q:Bagaimana cara memilih antara kurva B, C, dan D?
A:Cocokkan kurva dengan arus masuk: B untuk elektronik resistif dan sensitif, C untuk motor biasa dan beban komersial campuran, D untuk arus masuk berat seperti tukang las atau transformator. Validasi terhadap profil startup terukur dan studi koordinasi.

Q:Apa perbedaan antara MCB dan pelindung tambahan?
A:Pemutus arus cabang (misalnya UL 489) dapat menjadi perangkat pelindung utama untuk sirkuit cabang. Pelindung tambahan (UL 1077) mendukung skema perlindungan yang ada di dalam peralatan. Gunakan kategori yang benar untuk peran sirkuit.

Q:Kapan saya harus meningkatkan kapasitas pemutusan?
A:Setiap kali arus hubung singkat yang dihitung atau diukur mendekati rating perangkat atau lokasi, kemungkinan besar akan ada penambahan sumber yang meningkatkan tingkat gangguan—transformator baru, pengikat PV, atau pengisi daya EV—yang akan meningkatkan tingkat kapasitas untuk menjaga margin.

Q:Apakah suhu lingkungan dan pengelompokannya penting?
A:Ya. Panas adalah akumulasi. Perangkat dengan suhu ambien tinggi dan padat mengurangi kemampuan menghantarkan arus. Terapkan tabel penurunan daya dari pabrikan dan pertimbangkan jarak atau ventilasi untuk papan padat.

Q:Bagaimana cara menghindari gangguan perjalanan pada lampu LED?
A:Verifikasi arus masuk dari pengemudi, pertimbangkan kurva C di mana B terbukti terlalu sensitif, dan periksa urutan awal untuk kelompok besar. Jaga agar netral tetap ketat, dan pastikan THD tidak memicu perilaku protektif di bagian hulu.

Q:Haruskah saya menambahkan kontak tambahan atau shunt trip?
A:Jika Anda memerlukan status jarak jauh di BMS atau integrasi dengan sistem pemadam kebakaran dan E-stop, ya. Kontak Aux dan trip shunt mengubah pemutus pasif menjadi elemen aktif dalam strategi keselamatan dan pengendalian Anda.

Q:Bisakah saya menggunakan satu keluarga di seluruh situs global?
A:Seringkali, jika rentangnya mencakup IEC 60898-1/60947-2 dan menawarkan setara UL untuk Amerika Utara. Standarisasi menyederhanakan suku cadang, pelatihan, dan dokumentasi. Saya masih memeriksa kode lokal dan preferensi inspeksi.

Q:Di mana saya menempatkan kata kunci dalam dokumentasi saya?
A:Gunakan istilah yang tepat—sepertiPemutus Arus Mini—dalam bill of material, diagram satu garis, dan jadwal panel sehingga tim pembelian dan pemeliharaan mengacu pada spesifikasi yang sama tanpa kebingungan.

Kesimpulan

Jika Anda ingin lebih sedikit kejutan, pilih perangkat berdasarkan perilaku, bukan kebiasaan. Pemilihan kurva, margin kapasitas putus, penurunan nilai yang jujur, dan praktik pemasangan yang bersih menentukan apakah perlindungan Anda tidak terlihat pada hari baik dan menentukan pada hari buruk. Saya telah mencapai keseimbangan tersebut dengan memenuhi syarat lini produk yang ringkas dan kaya aksesori, lalu melakukan standarisasi di seluruh lokasi serupa sehingga operasional terlihat konsisten dan keuangan menghasilkan TCO yang lebih rendah. Jika Anda sedang menjajaki opsi untuk papan berikutnya, saya akan dengan senang hati membagikan catatan lapangan dan membantu Anda memetakan pilihan yang tepat untuk muatan Anda.

Siap mengevaluasi sirkuit tertentu atau meminta sampel?Hubungi kami untuk mendiskusikan peringkat, kurva, dan aksesori untuk aplikasi Anda, atau tinggalkan pertanyaan hari ini dan saya akan membantu Anda membuat daftar pendek yang sesuai dengan anggaran dan jadwal Anda. Anda selanjutnyaPemutus Arus MiniKeputusan harus menjadi yang terakhir kali Anda pikirkan—sampai keputusan tersebut menyelamatkan panel Anda.
