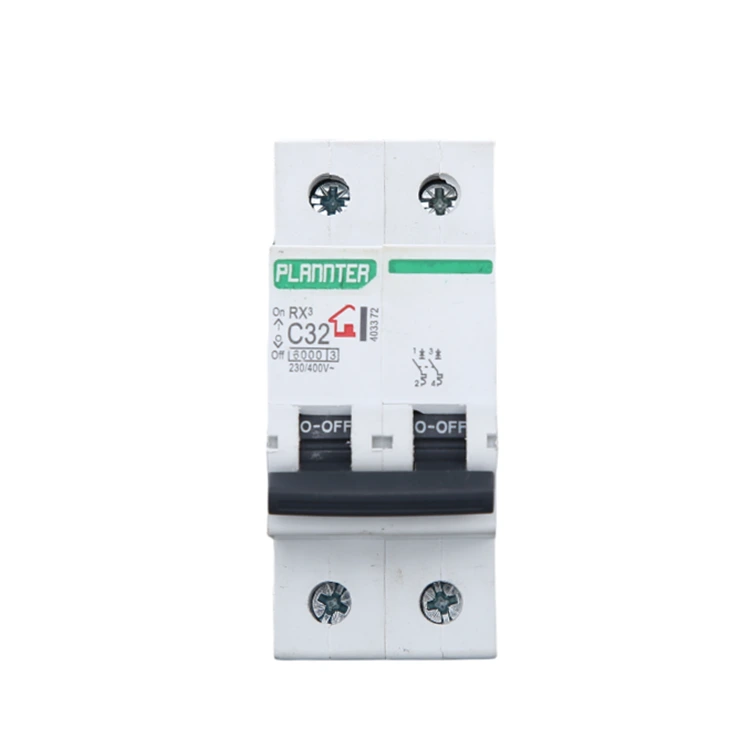

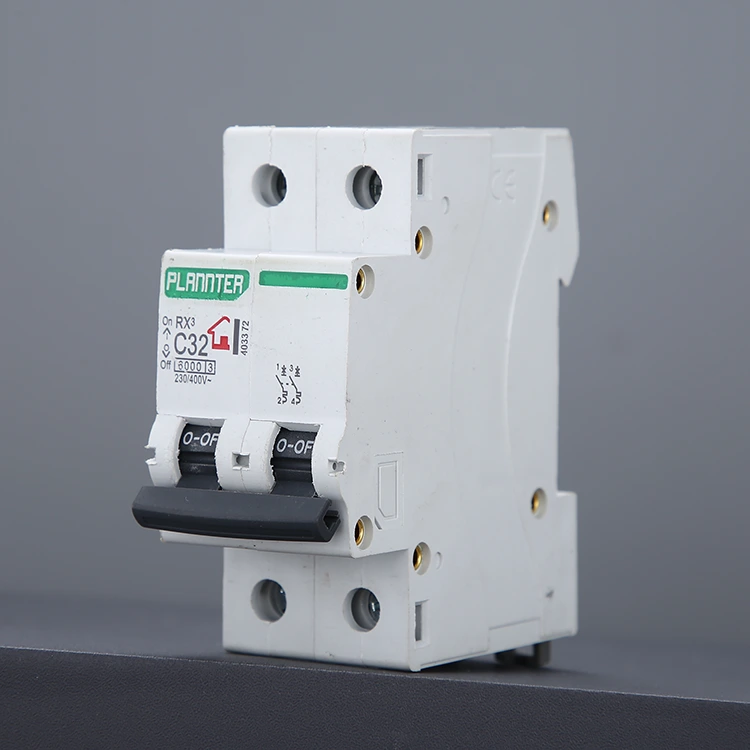

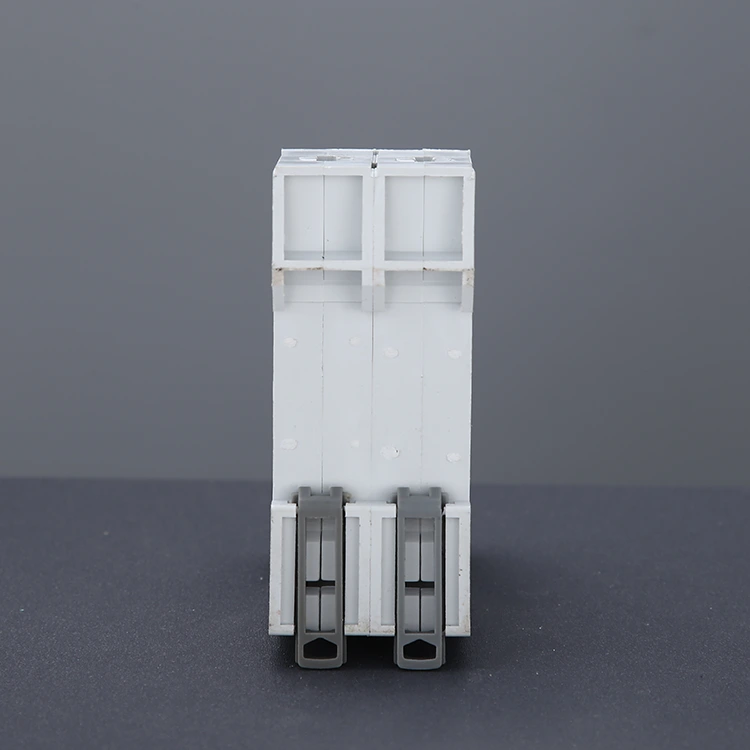

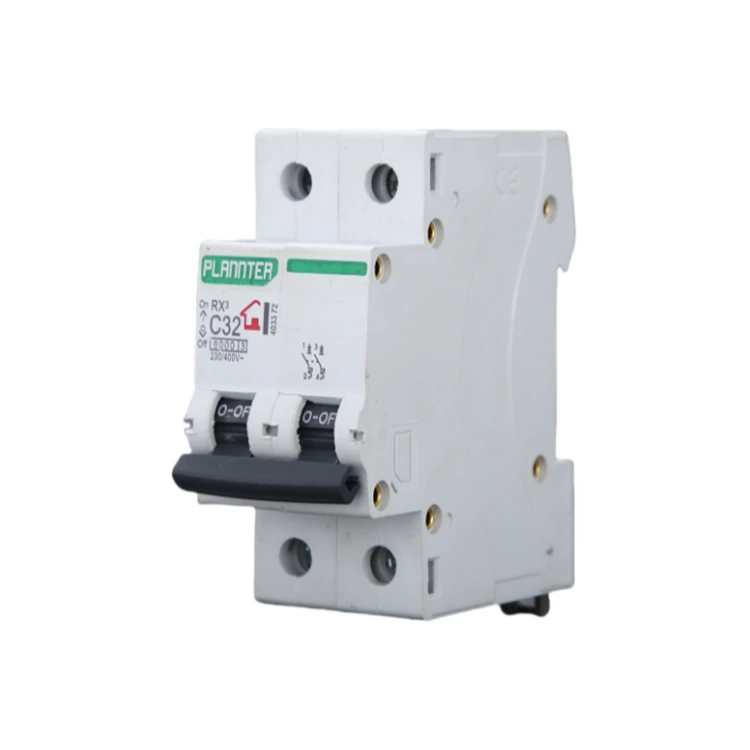

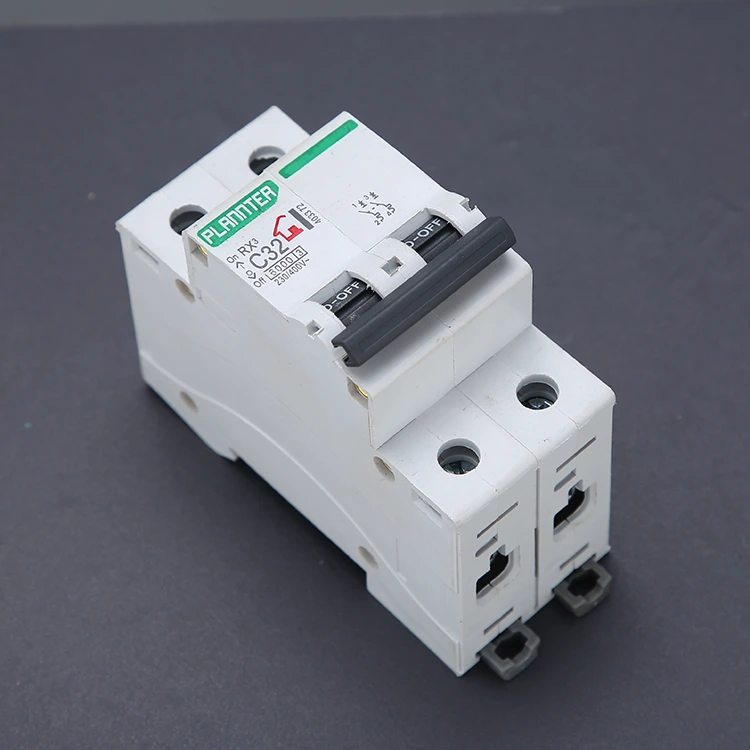

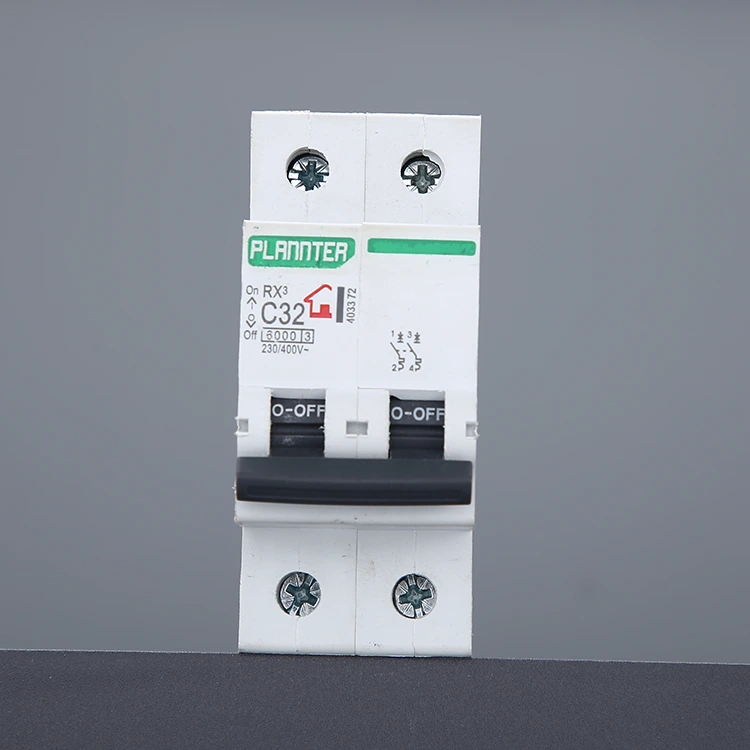

Pemutus Arus Saklar Udara DZ47

Pemutus Sirkuit Saklar Udara DZ47 berkualitas tinggi yang ditawarkan oleh pabrik PUGAO (Plannter Electric), merupakan sejenis alat proteksi kelistrikan yang digunakan pada rangkaian AC, dengan dua kutub independen, yang mampu memutus kabel api dan kabel nol pada rangkaian pada saat yang bersamaan. Ini memantau perubahan arus di sirkuit secara real-time melalui mekanisme pengupasan magnetik termal bawaan atau mekanisme pengupasan elektronik, dan ketika sirkuit kelebihan beban, hubungan pendek, dan kondisi abnormal lainnya, Pemutus Sirkuit Sakelar Udara DZ47 dapat dengan cepat dan otomatis terputus untuk memutus catu daya, menghindari kerusakan peralatan, kebakaran sirkuit, dan kecelakaan keselamatan lainnya. Produk yang diproduksi oleh PUGAO secara ketat mematuhi sertifikat CE, CCC, dan ISO9001.

Prinsip Kerja

Pemutus Sirkuit Sakelar Udara DZ47 adalah produk berstandar tinggi. Proses manufaktur PUGAO yang matang dan teknologi canggih memanfaatkan tiga prinsip operasi inti: thermal tripping, magnetic tripping, dan pemadaman busur udara. Produk kami memberikan perlindungan yang andal untuk ribuan sistem kelistrikan di seluruh dunia.

1. Perjalanan Termal

Pemutus sirkuit berisi strip bimetalik yang terdiri dari dua logam dengan koefisien muai panas berbeda. Ketika arus rangkaian melebihi nilai pengenal tetapi belum mencapai tingkat hubung singkat, panas yang dihasilkan oleh arus menyebabkan strip bimetalik menekuk ke satu sisi.

Setelah membungkuk ke sudut yang telah ditentukan, hal ini memicu hubungan mekanis, menyebabkan pemutus sirkuit terputus. Memanfaatkan akumulasi pengalaman kalibrasi selama 14 tahun, strip bimetal kami terbuat dari bahan dengan kemurnian tinggi, menghasilkan respons yang sensitif dan konsisten terhadap fluktuasi arus.

2. Perjalanan Magnetik

Pemutus sirkuit berisi kumparan elektromagnetik. Saat terjadi korsleting, arus seketika melonjak hingga beberapa kali lipat bahkan puluhan kali lipat dari nilai normalnya. Arus yang sangat besar ini menghasilkan medan magnet yang kuat di dalam kumparan, yang secara instan menarik jangkar elektromagnet seperti piston.

Angker berdampak langsung pada mekanisme tripping, sehingga menyebabkan pemadaman listrik seketika pada tingkat milidetik.

Pabrik kami menggunakan tembaga dengan konduktivitas tinggi dan proses pengelasan titik otomatis untuk memastikan mekanisme tidak macet atau gagal akibat pengaruh arus frekuensi tinggi.

3. Sistem Pemadam Busur

Pada saat kontak terpisah, arus tegangan tinggi memecah udara, menghasilkan busur suhu tinggi, yang ditarik ke dalam ruang pemadam busur yang dirancang khusus. Beberapa lapisan kisi-kisi logam membagi busur menjadi beberapa segmen kecil, mendinginkan dan memadamkannya dengan cepat untuk mencegah kontak terbakar.

Seri DZ47 kami mengoptimalkan kepadatan pengaturan jaringan pemadam busur api, secara efektif melindungi komponen internal bahkan dalam kondisi sering tersandung.

Keuntungan Teknis

Pemutus Sirkuit Sakelar Udara DZ47 PUGAO menggunakan teknologi pemutusan termo-magnetik berkinerja tinggi untuk memastikan pengoperasian yang akurat dan andal dalam berbagai kondisi pengoperasian yang kompleks. Produk ini memiliki keunggulan inti sebagai berikut:

Kapasitas pemutusan tinggi: model standar memiliki kapasitas pemutusan hingga 6kA, yang memenuhi persyaratan perlindungan hubung singkat pada jaringan listrik perkotaan dan lingkungan industri.

Penerapan tegangan lebar: mendukung sistem AC 230/400V, kompatibilitas yang kuat, berlaku untuk berbagai standar jaringan listrik nasional dan regional.

Desain modular: ukuran kompak, mendukung pemasangan rel DIN, mudah diintegrasikan di semua jenis kotak distribusi dan lemari kontrol.

Kemampuan pemadaman busur api yang kuat: Pemutus Sirkuit Sakelar Udara DZ47 mengadopsi struktur yang menggabungkan spacer keramik multi-lapis dan kisi-kisi pemadam busur logam, yang secara efektif menekan busur api dan memperpanjang masa pakai.

Masa pakai mekanis yang panjang: setelah pengujian yang ketat, masa pengoperasian mekanis mencapai lebih dari 10.000 kali.

Pertanyaan Umum

T: Dapatkah pemutus sirkuit seri DZ47 digunakan dalam sistem DC?

A: Tidak. Seri DZ47 adalah saklar udara yang dirancang khusus untuk AC. Arus bolak-balik (AC) memiliki karakteristik zero-crossing, dan jaringan pemadam busur internalnya secara efektif memadamkan busur.

Arus searah (DC) tidak memiliki karakteristik zero-crossing. Penggunaan pemutus arus AC dapat mengakibatkan busur listrik yang tidak padam, sehingga berpotensi menimbulkan kebakaran. Jika Anda memiliki kebutuhan sistem tenaga surya atau baterai, silakan hubungi kami untuk spesifikasi Pemutus Sirkuit DC tertentu.

T: Bagaimana cara memilih di antara tiga kurva tripping yang berbeda (B, C, dan D)?

J: Pilihannya bergantung pada jenis beban Anda:

Tipe B (3-5In): Cocok untuk beban arus masuk rendah, seperti pemanas resistif murni dan peralatan komputer.

Tipe C (5-10In): Spesifikasi paling umum, cocok untuk perlengkapan penerangan, peralatan rumah tangga umum, dan distribusi daya komersial.

Tipe D (10-14In): Cocok untuk peralatan dengan arus start yang sangat tinggi, seperti motor kecil, kompresor, atau trafo industri.

Pugao memiliki tim teknis profesional yang dapat memberikan saran pemilihan yang akurat berdasarkan gambar teknik Anda. Hubungi kami untuk mengirimkan kebutuhan Anda dan mendapatkan penawaran gratis!

Untuk pertanyaan teknis lebih lanjut, silakan segera berkonsultasi dengan teknisi kami; kami akan merespon dengan cepat.
