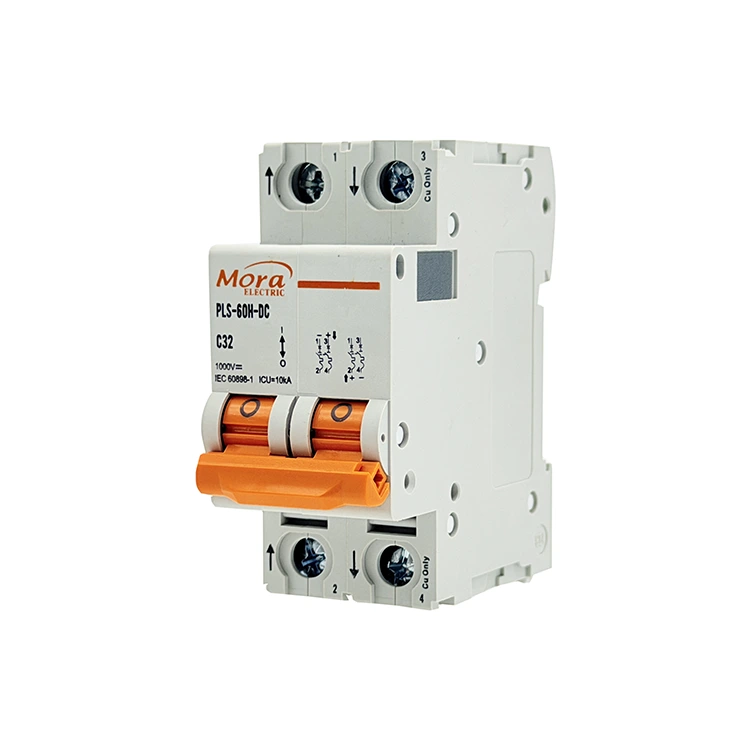

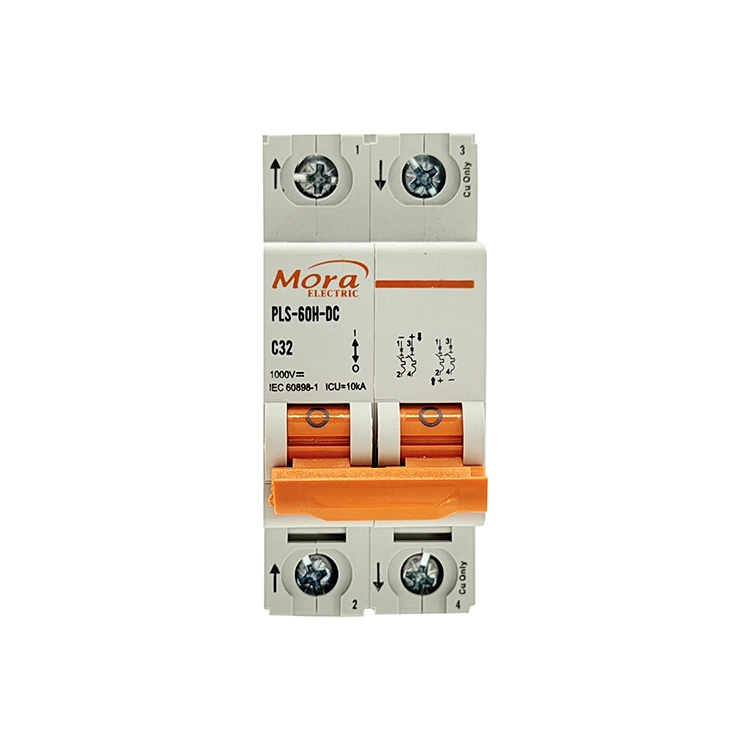

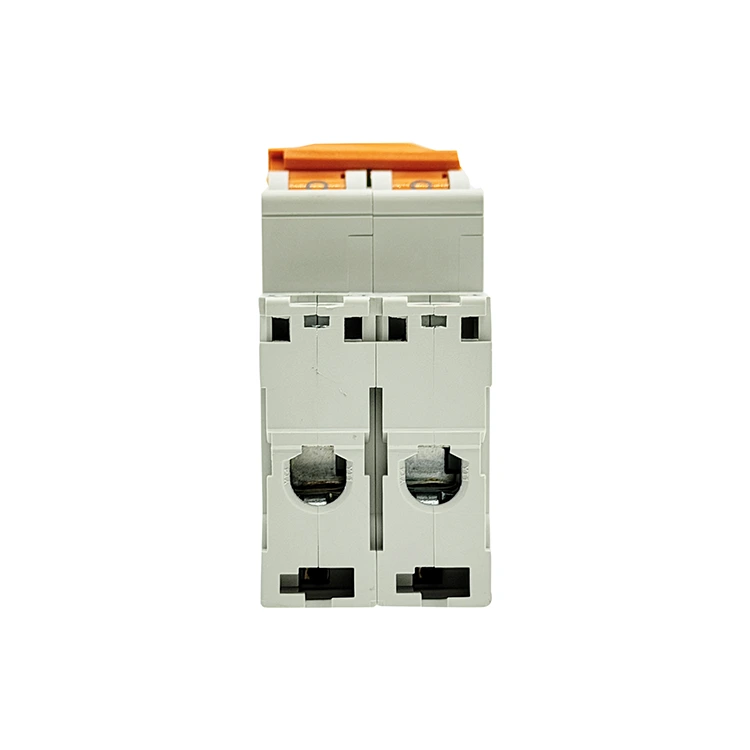

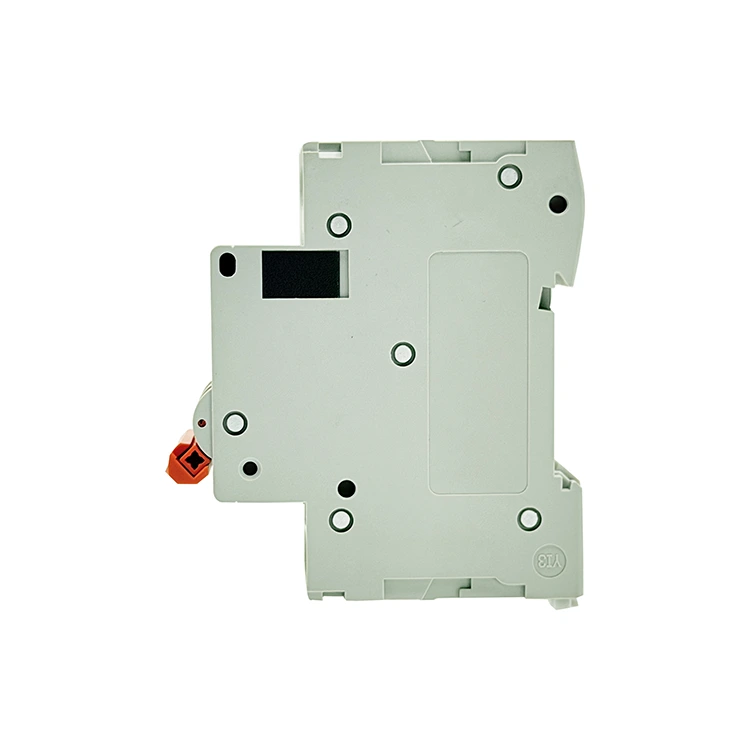

Pemutus Arus DC C65 2 Kutub

Sebagai pabrik Pemutus Sirkuit DC 2 Kutub C65 tepercaya yang berbasis di China, PUGAO (Mora) memproduksi sakelar tegangan rendah multi-kutub yang dirancang untuk memutus jalur positif dan negatif secara bersamaan; pemutus termal-magnetik 2P ini mengandalkan pengelasan titik otomatis dan ruang busur magnet ganda berkapasitas tinggi untuk menangani tuntutan telekomunikasi dan fotovoltaik.

Definisi Teknis

Pemutus Sirkuit DC 2 Kutub C65 adalah perangkat keselamatan elektromekanis terintegrasi yang dibuat untuk mengelola dan memutus loop arus searah (DC) tegangan tinggi hingga 500V. Meskipun alternatif satu kutub hanya mengganggu satu sisi saluran, konfigurasi 2 kutub menangani konduktor positif dan negatif secara bersamaan. Interupsi jalur ganda ini menyediakan isolasi galvanik lengkap dan sangat penting untuk jaringan terapung yang tidak memiliki landasan.

Pemutus sirkuit miniatur 2P kami mengikat dua kutub independen dengan mekanisme trip bersama internal. Jika salah satu kutub mendeteksi adanya gangguan, kedua saluran akan langsung terbuka, mencegah tegangan mengalir balik melalui konduktor yang tersisa.

Susunan PV Surya Terapung 500V

Pada panel surya yang tegangan sistemnya dinaikkan untuk memaksimalkan efisiensi inverter, grounding saluran negatif sering kali tidak praktis. Pemutus Sirkuit DC 2 Kutub C65 disambungkan ke output positif dan negatif rangkaian PV. Dengan mengisolasi kedua polaritas, teknologi ini sepenuhnya menghilangkan potensi bahaya guncangan ke tanah selama putaran pemeliharaan siang hari.

Sistem Penyimpanan Energi Baterai Berkapasitas Tinggi

Bank baterai industri dan konfigurasi penyimpanan tenaga surya di luar jaringan sering kali dijalankan pada pengaturan 120V hingga 400V DC. Perangkat berkutub tunggal tidak dapat dengan aman mengatasi gangguan pembumian ganda di sirkuit ini. Penerapan sistem 2 kutub ini memastikan bahwa korsleting di bagian mana pun dalam wadah baterai memicu pematian yang bersih dan menyeluruh.

Infrastruktur Pengisian Cepat Kendaraan Listrik

Stasiun pengisian cepat komersial menggunakan jalur DC tegangan tinggi untuk mentransfer energi ke baterai kendaraan. Pemutus sirkuit ini bertindak sebagai pos pemeriksaan isolasi lokal antara sub-sirkuit penyearah internal dan kabel penyalur utama, memberikan teknisi servis metode mekanis untuk memutus semua saluran listrik sekaligus.

Spesifikasi Teknis

Batasan kinerja dan bahan mentah yang tercantum di bawah diverifikasi melalui meja kerja pengujian otomatis di lantai produksi kami:

Manfaat Teknis Pemutus Arus DC 2 Kutub C65

1. Tautan Perjalanan Sinkron Dua Kutub

Ketika korsleting tegangan tinggi terjadi pada satu rel, lonjakan tegangan asimetris dapat merusak inverter atau server data Anda. Pemutus Sirkuit DC 2 Kutub C65 kami dilengkapi dengan batang trip mekanis internal yang menghubungkan kedua kutub internal. Bahkan jika arus pendek terjadi secara eksklusif pada rel positif, hubungan internal secara mekanis memaksa kedua kutub terbuka dalam waktu 5 milidetik, menghilangkan potensi vektor bahaya dari seluruh sub-sirkuit.

2. Pemadam Busur Magnet Permanen Terhubung Seri

Tegangan DC yang lebih tinggi menghasilkan busur listrik yang lebih panjang dan kuat ketika kontak terpisah. Untuk mengatasi hal ini, pemutus 2P kami menyalurkan jalur arus melalui dua ruang busur berbeda secara seri. Setiap ruang berisi magnet permanen internal yang menggunakan gaya elektromagnetik untuk meregangkan busur dan mendorongnya ke dalam dua jaringan pendingin baja 9 pelat individual. Desain ruang ganda ini membagi tegangan busur, memadamkan energi 500V DC lebih cepat dibandingkan tata letak kutub tunggal.

3. Manufaktur Otomatis dan Kalibrasi Konsisten

Variasi dalam perakitan internal dapat menyebabkan satu kutub tertinggal dari kutub lainnya selama kejadian trip, sehingga menimbulkan ketidakseimbangan garis transien. PUGAO (Mora) menghilangkan variabel manusia ini dengan menggunakan jalur produksi otomatis untuk pemutus sirkuit mini kami. Punching, spot-welding, dan penempatan komponen internal dikelola oleh mesin otomatis, memastikan resistansi internal yang identik dan timing mekanis yang sinkron di kedua kutub.

Solusi Bidang Diagnostik Umum

• Pemutus arus langsung trip ketika dialihkan ke posisi 'ON' Akar Penyebab: Terjadi hubungan arus pendek langsung antara kabel distribusi positif dan negatif di bagian hilir, atau terjadi kesalahan pembumian pada sistem yang tidak dibumikan. Solusi: Isolasikan pemutusnya. Gunakan penguji resistansi insulasi (megohmmeter) pada rangkaian kabel hilir untuk menemukan konduktor korsleting atau jaket insulasi rusak. Pastikan total arus kontinu tidak melebihi nilai nominal.

• Pencairan atau hangus yang terlokalisir muncul di salah satu pelabuhan terminal Akar Penyebab: Sekrup terminal tidak dikencangkan sesuai torsi yang disarankan selama pemasangan, atau ukuran kabel yang tidak sesuai menyebabkan untaian tembaga terlepas. Solusi: Potong ujung kabel yang hangus atau teroksidasi. Lepaskan kembali insulasi, masukkan inti kawat bersih sepenuhnya ke dalam klem terminal tipe terowongan, dan gunakan alat yang telah dikalibrasi untuk memutar sekrup hingga 2,5 Nm.

Pertanyaan Umum Teknis

Mengapa sistem 500V DC harus menggunakan pemutus 2 kutub daripada menghubungkan dua pemutus kutub tunggal secara berdampingan?

Pemutus kutub tunggal yang independen tidak memiliki hubungan mekanis internal. Jika terjadi kesalahan, salah satu pemutus mungkin akan terbuka sepersekian milidetik sebelum pemutus lainnya, atau pemutus mungkin gagal untuk trip seluruhnya. Hal ini membuat rel yang berlawanan menjadi terisi penuh dan memberikan tegangan balik ke sistem, membahayakan personel servis dan menyebabkan kerusakan peralatan.

Apa yang terjadi di dalam ruang busur ganda jika garis positif dan negatif yang masuk dihubungkan secara bersilangan?

Pengkabelan silang mengubah arah loop arus melalui komponen internal. Ketika kontak putus, magnet permanen internal akan menarik busur listrik ke bawah menuju mekanisme penguncian mekanis alih-alih mendorongnya ke atas ke dalam jaringan pendingin baja. Busur yang terperangkap akan dengan cepat melelehkan komponen internal dan housing luar PA66.

Bagaimana panas lingkungan yang tinggi di dalam selungkup penggabung tenaga surya luar ruangan mempengaruhi kinerja perangkat 2 kutub ini?

Elemen beban berlebih termal bimetalik kami dikalibrasi ke garis dasar standar 30°C. Jika ventilasi kotak yang buruk dikombinasikan dengan panas sekitar mendorong suhu internal hingga 55°C, elemen internal di dalam Pemutus Sirkuit DC 2 Kutub C65 akan mengembang lebih cepat dari jadwal. Hal ini menggeser ambang batas trip termal efektif menjadi sekitar 83% dari nilai nominalnya, yang memerlukan ventilasi aktif atau penurunan beban target.
