Unit Perjalanan Elektronik 4P

Di Pugao(Plannter Electric), keyakinan utama kami adalah bahwa keselamatan kelistrikan tidak boleh menjadi sebuah kemewahan—tetapi merupakan landasan kehidupan yang aman dan nyaman. Pertimbangkan Unit Perjalanan Elektronik 100A, 4P kami: kami menggunakan plastik termoset berkualitas tinggi untuk casingnya, yang dicetak dengan injeksi di bawah panas dan tekanan tinggi. Proses manufaktur canggih ini memberikan stabilitas dimensi yang luar biasa, kekuatan insulasi yang ditingkatkan, dan ketahanan busur listrik yang konsisten, sehingga memberi Anda kepercayaan diri terhadap infrastruktur kelistrikan Anda. Ada pertanyaan? Jangan ragu untuk menghubungi kami! Kami sangat antusias untuk berbicara dan berkolaborasi untuk memastikan keamanan kelistrikan Anda.

mengirimkan permintaan

Deskripsi Produk

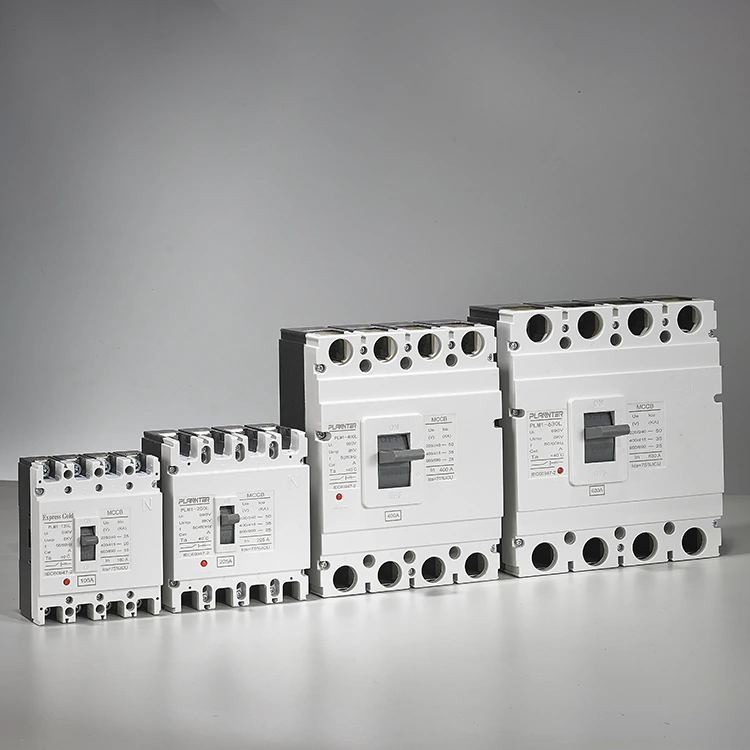

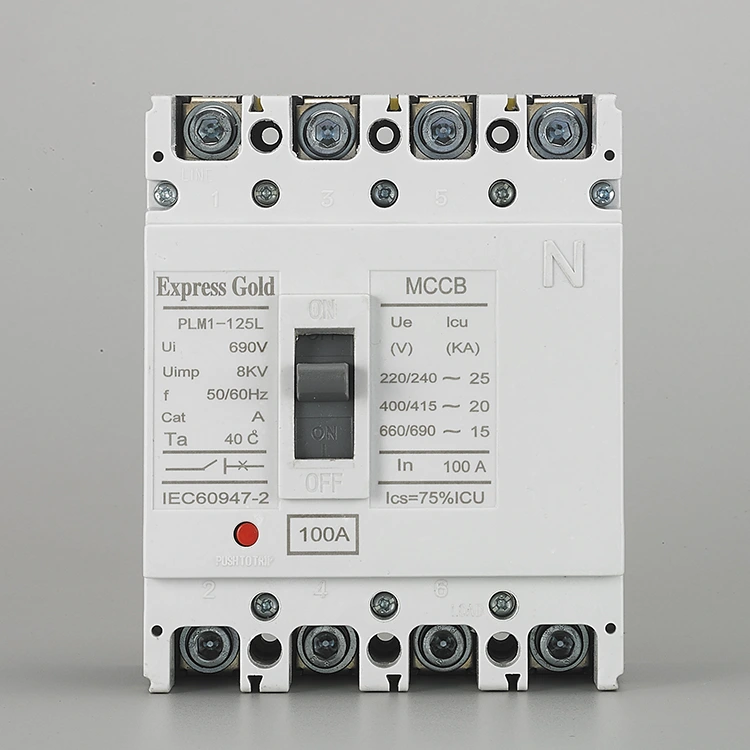

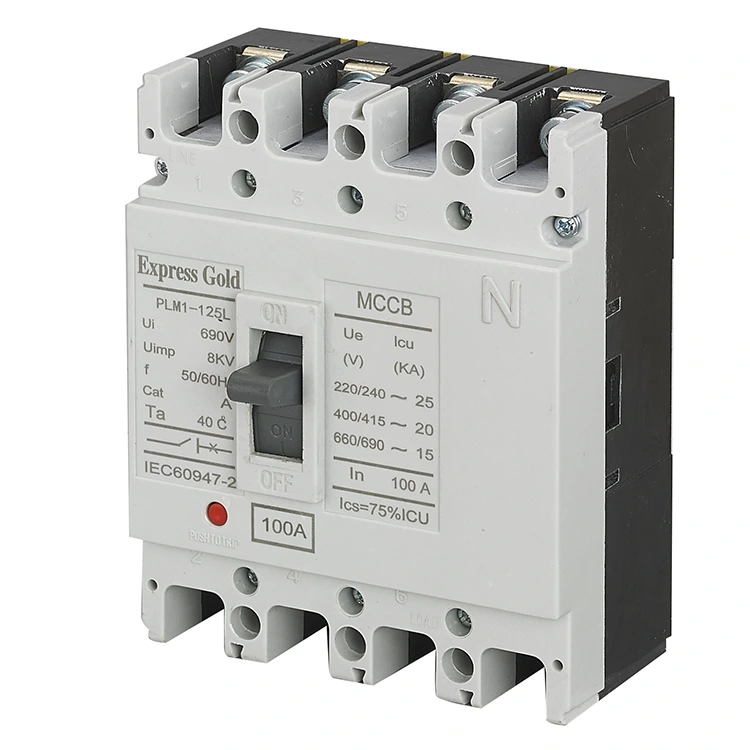

ItuUnit Perjalanan Elektronik 4Padalah modul perlindungan tingkat lanjut yang digunakan dalam pemutus sirkuit kotak cetakan (MCCB), yang dirancang untuk memantau dan mengontrol keempat konduktor dalam sistem empat kabel tiga fase (L1, L2, L3, dan Netral). Tidak seperti sistem tiga kutub tradisional, sistem ini menjamin isolasi dan perlindungan penuh, menjadikannya solusi penting untuk distribusi listrik modern yang mengutamakan keselamatan dan kualitas daya.

Mengontrol dan melindungi konduktor fase dan netral secara bersamaan
Memberikan deteksi kesalahan yang cerdas dan tepat
Meningkatkan keamanan sistem di lingkungan kelistrikan yang kompleks

4P Electronic Trip Unit

Spesifikasi produk

Jenis	Nilai Saat Ini (A)	Nomor tiang	Nilai Tegangan Isolasi (V)	Nilai tegangan operasi (V)	Kapasitas pemutusan hubung singkat maksimum (KA)	Melayani kapasitas pemutusan hubung singkat (KA)	Kategori pemanfaatan
PLM1-63L	(6),10,16,20,25 ,32,40,50,63	3	AC 500V	400V	25	18	A
PLM1-63M	(6),10,16,20,25 ,32,40,50,63		AC 500V		50	35
PLM1-100L	(10),16,20,25,32,40, 50,63,80,100		AC 690V		35	22
PLM1-100M					50	35
PLM1-100JAM					85	50
PLM1-225L	100.125.160.180.200.000	4			35	25
PLM1-225M					50	35
PLM1-225JAM					85	50
PLM1-400L	225.250.315.400				50	35
PLM1-400M	225.250.315.400				65	42
PLM1-630L	400.500.630				50	35
PLM1-630M					65	42
PLM1-630 jam					100	65
PLM1-800M	630.700.800	3			70	50
PLM1-800 jam	630.700.800				100	65
PLM1-1250	80.010.001.250				65	32.5
PLM1-1250	80.010.001.250				65	32.5

Fitur dan Manfaat Utama

Perlindungan Netral

Menyediakan pemantauan langsung dan perlindungan konduktor netral
Mencegah kelebihan beban netral yang disebabkan oleh arus harmonik dari beban non-linier
Memastikan semua kutub, termasuk netral, terputus jika terjadi gangguan
Mengatasi kesenjangan keamanan yang ditemukan pada pemutus tiga kutub tradisional

Perlindungan yang Dapat Disesuaikan

Dilengkapi dengan pengaturan perjalanan elektronik untuk kontrol perlindungan yang tepat
Parameter kelebihan beban, hubung singkat, dan perlindungan sesaat pada Unit Trip Elektronik 4P dapat disesuaikan sepenuhnya
Meningkatkan selektivitas dan koordinasi dalam sistem distribusi
Mengurangi tersandung yang tidak perlu dan meningkatkan waktu aktif sistem

Fungsi Lanjutan

Memastikan isolasi sirkuit penuh, mencegah risiko backfeeding
Meningkatkan keselamatan selama operasi pemeliharaan dan servis
Mempertahankan integritas netral dalam skenario transfer daya
Mendukung peralihan yang aman antara daya listrik dan generator

Pengukuran dan Komunikasi

Mendukung pemantauan arus secara real-time di keempat kutub
Antarmuka komunikasi opsional untuk integrasi sistem
Memungkinkan diagnostik berbasis data dan pemeliharaan prediktif
Meningkatkan visibilitas dan kontrol infrastruktur kelistrikan

Aplikasi

Pemutus arus utama pada panel distribusi gedung dan industri
Sistem Sakelar Transfer Otomatis (ATS) memanfaatkan Unit Trip Elektronik 4P untuk peralihan daya yang aman.
Sistem tiga fase empat kabel memerlukan isolasi penuh
Fasilitas komersial dan industri dengan beban sensitif atau non-linier
Lingkungan kritis yang memerlukan pasokan listrik dan keamanan yang berkelanjutan

Pertanyaan Umum

Apa itu 4P4D vs 4P3D?

4P4D (Deteksi Empat Kutub Empat):Keempat konduktor (L1, L2, L3, N) dipantau dan dilindungi sepenuhnya
4P3D (Deteksi Empat Kutub Tiga):Hanya konduktor tiga fasa yang dipantau, sedangkan konduktor netral diaktifkan tetapi tidak dilindungi secara aktif
4P4D memberikan keamanan yang lebih tinggi dengan menyertakan deteksi dan perlindungan arus netral
ItuUnit Perjalanan Elektronik 4Pdengan 4P4D direkomendasikan untuk sistem dengan beban harmonik atau peralatan sensitif

Bisakah Perlindungan Netral Disesuaikan?

Ya, pengaturan perlindungan netral biasanya dapat disesuaikan di unit perjalanan tingkat lanjut
Pengguna dapat mengonfigurasi tingkat perlindungan arus netral (mis., 50%, 100%, atau dinonaktifkan)
Penyesuaian membantu mencocokkan persyaratan sistem dan karakteristik beban
Meningkatkan fleksibilitas dalam aplikasi dengan berbagai kondisi arus netral

Apa Tujuan Perlindungan Netral?

Mencegah panas berlebih dan kerusakan yang disebabkan oleh arus netral yang berlebihan
Mengatasi distorsi harmonik dari beban non-linier (misalnya UPS, lampu LED, peralatan IT)
Memastikan pengoperasian yang aman dalam sistem tiga fase empat kabel
ItuUnit Perjalanan Elektronik 4Pmemastikan perlindungan penuh dengan memantau konduktor fase dan netral

Bagaimana Anda Menguji Unit Perjalanan?

Gunakan tombol tes bawaan (jika tersedia) untuk pemeriksaan fungsional
Terapkan pengujian injeksi arus sekunder untuk verifikasi kalibrasi yang tepat
Konfirmasikan respons trip dalam kondisi kelebihan beban atau kesalahan yang disimulasikan
Pengujian rutin memastikan keandalan dan kepatuhan terhadap standar pemeliharaan

Apa Artinya Jika Lampu Status Menyala?

Indikator Daya:Unit perjalanan diberi energi dan beroperasi secara normal
Indikator Alarm:Kondisi peringatan seperti kelebihan beban atau sinyal pra-perjalanan
Indikator Perjalanan:Pemutus tersandung karena kondisi kesalahan
Tampilan Kode Kesalahan (jika tersedia):Menyediakan diagnostik kesalahan terperinci
Lampu status membantu operator dengan cepat mengidentifikasi kondisi sistem dan mengambil tindakan

Tag Panas: Unit Perjalanan Elektronik 4P
