Pemutus Kotak Cetakan AC 690V

Apa Itu Pemutus Kotak Cetakan AC 690V?

SebuahPemutus Kotak Cetakan AC 690Vadalah perangkat proteksi tegangan tinggi yang dirancang untuk melindungi rangkaian listrik dari beban lebih, korsleting, dan gangguan. Tidak seperti pemutus 400V standar, unit ini dirancang untuk menangani tingkat tegangan yang lebih tinggi, sehingga ideal untuk mengurangi ukuran kabel dan meningkatkan efisiensi energi dalam aplikasi industri berat dan komersial besar.

Spesifikasi produk

Fitur Utama dan Spesifikasi Teknis

Tegangan dan Kapasitas

• Nilai Tegangan:690V AC (50/60Hz).
• Arus Tahan Waktu Singkat (Icw):Dinilai pada 85 kA/1s hingga 100 kA/1s, memastikan unit tetap utuh selama puncak arus pendek.
• Kapasitas Pemutusan Layanan (Ic):75% hingga 100% Icu, memungkinkan pemutus kembali beroperasi tanpa pemeliharaan setelah mengatasi masalah.

Peringkat Saat Ini

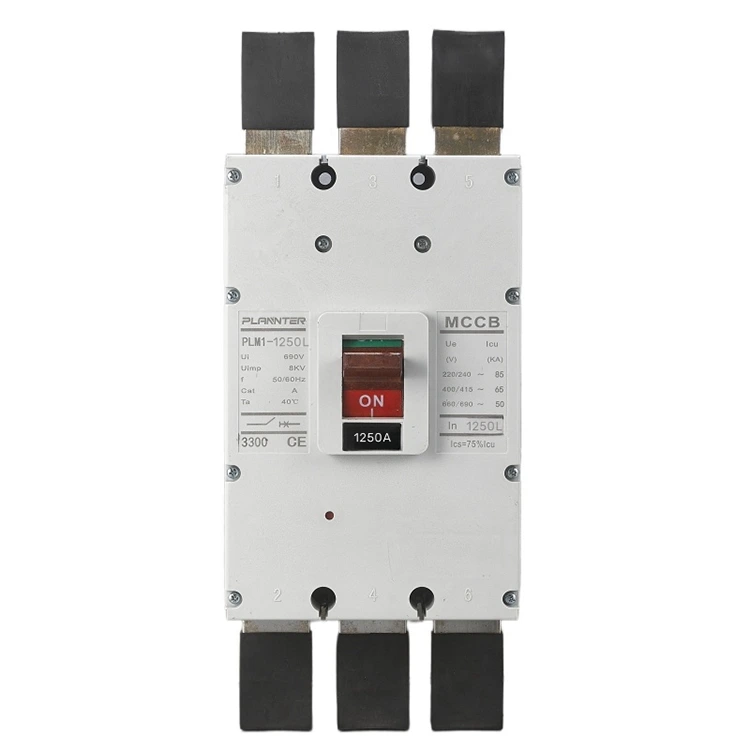

Tersedia dalam berbagai ukuran bingkai, termasuk model kekinian hingga1250A, cocok untuk pengumpan distribusi utama.

Unit Perjalanan

Dilengkapi dengan unit perjalanan cerdas yang menawarkan perlindungan bertahap:

• Penundaan lama:Untuk perlindungan kelebihan beban (terbalik waktu tersandung).
• Penundaan waktu singkat:Untuk koordinasi selektif selama korsleting parsial.
• Operasi seketika:Untuk gangguan hubung singkat kritis (total waktu putus 15ms–30ms).

Standar

Sepenuhnya mematuhi standar IEC 60947-2 dan GB, memastikan kompatibilitas dan keamanan global.

Keuntungan Utama

Mengapa memilih kamiPemutus Kotak Cetakan AC 690V?

• Stabilitas Unggul:Peringkat Icw yang tinggi menjamin stabilitas dinamis dan termal terhadap korsleting mendadak.
• Daya Tanpa Gangguan:Kemampuan Ics yang tinggi berarti pemutus dapat menangani kesalahan maksimum dan terus bekerja, meminimalkan waktu henti.
• Perlindungan Selektif:Pengaturan trip yang tepat memastikan hanya sirkuit yang rusak yang diisolasi, menjaga saluran utama tetap berenergi.

Aplikasi

Pemutus arus kami sangat penting untuk distribusi listrik terpusat di lingkungan yang sulit:

• Industri Berat:Pabrik kimia, pabrik baja, dan fasilitas manufaktur mobil.
• Infrastruktur Kritis:Ruang listrik pusat di rumah sakit besar dan terminal bandara.
• Bangunan Besar:Melindungi ruang peralatan sensitif dan mendistribusikan daya ke seluruh sayap bangunan.

Mengapa Memilih Pugao Listrik?

Sebagai seorang profesionalPabrikandi dalamCina, kami percaya peralatan canggih adalah fondasi kualitas.

• Manufaktur Cerdas:Kami menggunakan mesin penggulung otomatis dan sistem pencetakan injeksi presisi yang dikendalikan komputer.
• Kualitas yang Konsisten:Baut kunci ditorsi dengan alat yang dikalibrasi, dan setiap unit diuji langkahnya, tekanan kontak, dan pengoperasian beban penuh.
• Pengiriman Cepat:Lini produksi kami yang efisien memungkinkan kami mengirimkan pesanan dengan cepat tanpa mengurangi kinerja.

Pertanyaan Umum

Berapa kapasitas putusnya MCCB 690V AC?

Unit kami biasanya memiliki kapasitas pemutusan ultimat (Icu) hingga 100kA dan kapasitas pemutusan layanan (Ics) sebesar 75-100% Icu.

Berapa peringkat saat ini yang tersedia untuk MCCB 690V?

Kami menawarkan berbagai peringkat, biasanya dari 100A hingga 1250A atau 1600A, tergantung pada ukuran bingkai.

Apa saja jenis perjalanan yang umum?

Jenis yang umum termasuk Thermal-Magnetic (TM) untuk penggunaan umum dan Elektronik (berbasis Mikroprosesor) untuk perlindungan dan komunikasi yang tepat.

Apakah pemutus 690V cocok untuk DC?

Secara umum, tidak. Pemutus AC mengandalkan arus zero-crossing untuk memadamkan busur listrik. Sistem DC memerlukan pemutus arus DC tertentu kecuali pemutus arus AC secara eksplisit diturunkan dayanya dan disertifikasi untuk penggunaan DC.

Di mana MCCB 690V digunakan?

Mereka digunakan dalam distribusi industri berat, energi terbarukan (matahari/angin), dan fasilitas komersial besar untuk mengurangi biaya kabel dan meningkatkan efisiensi.

Apa perbedaan antara MCCB 400V dan 690V?

MCCB 690V memiliki kekuatan insulasi yang lebih tinggi dan kemampuan pendinginan busur untuk menangani tegangan tegangan tinggi dengan aman.

Apa yang dimaksud dengan 3 kutub dan 4 kutub?

Pemutus 3 kutub melindungi tiga fase (L1, L2, L3). Pemutus 4 kutub melindungi tiga fase ditambah konduktor netral (N).
