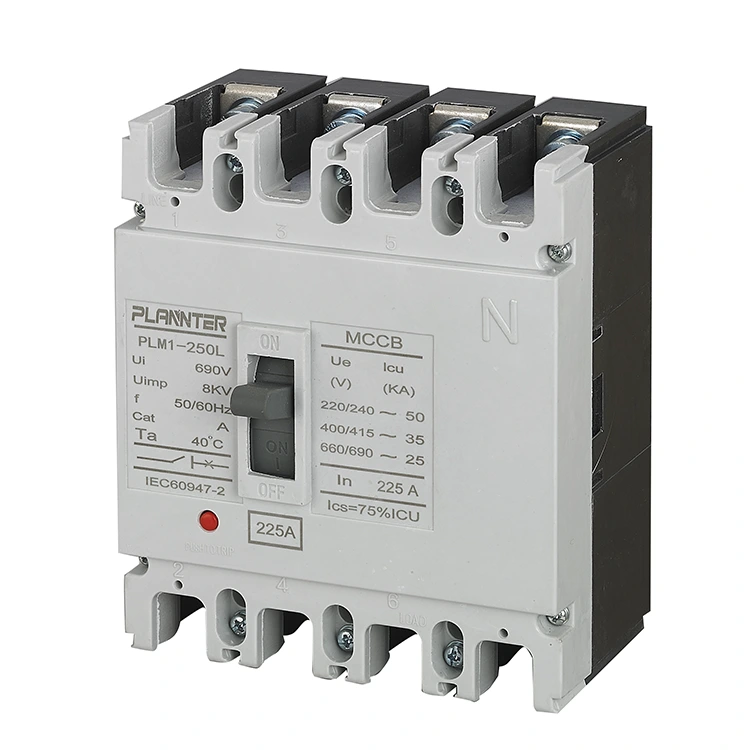

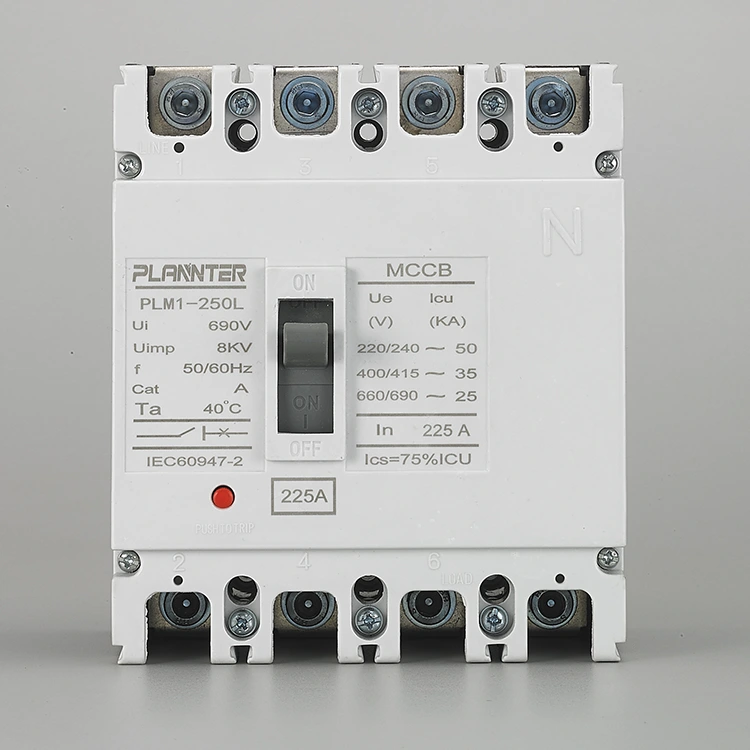

Pemutus Arus Kotak Cetakan AC 4 Tiang 225A

Apa Itu Pemutus Sirkuit Kotak Cetakan AC 4 Kutub 225A?

ItuPemutus Arus Kotak Cetakan AC 4 Tiang 225Aadalah perangkat proteksi listrik khusus yang dirancang untuk melindungi sirkuit tiga fase dengan saluran netral (L1, L2, L3, N). Berkekuatan 225 Ampere, ini berfungsi sebagai komponen inti untuk distribusi daya perantara, melindungi peralatan hilir dari kelebihan beban dan korsleting sekaligus memastikan isolasi sistem total.

Cara Kerja, Pengoperasian, dan Debug

Mekanisme Operasional

Unit ini memiliki mekanisme pengoperasian manual yang jelas dan responsif dengan umpan balik sentuhan yang berbeda. Posisi pegangan ditandai secara eksplisit:

• PADA:Sirkuit tertutup dan diberi energi.
• MATI:Sirkuit terbuka dan tidak diberi energi.
• TERJADI:Posisi tengah menunjukkan telah terjadi kesalahan.

Prinsip Kerja

Pemutus Sirkuit Kotak Cetakan AC 4 Tiang 225A menggunakan unit trip termal-magnetik untuk perlindungan dua lapis:

• Perlindungan Termal (Kelebihan Beban):Menggunakan elemen bimetalik untuk menghasilkan tripping waktu terbalik. Semakin tinggi arus beban lebih, semakin cepat perjalanannya.
• Perlindungan Magnetik (Hubungan Pendek):Memberikan respons seketika untuk menghilangkan arus gangguan berkekuatan tinggi (hingga puluhan kA) dengan segera.

Komisioning & Aksesori

Seri ini menawarkan kemampuan perluasan yang kuat untuk kebutuhan aplikasi spesifik. Commissioning melibatkan pemasangan add-on yang diperlukan ke dalam slot yang ditentukan:

• Kontak Tambahan:Untuk memberi sinyal jarak jauh mengenai status pemutus.
• Rilis Shunt:Memungkinkan tersandung/membuka pemutus jarak jauh.
• Pelepasan Tegangan Rendah:Secara otomatis mematikan pemutus jika tegangan turun di bawah tingkat aman.
• Modul RCD:Menambahkan perlindungan kebocoran bumi untuk keamanan menyeluruh.

Fitur dan Spesifikasi Teknis Utama

Kapasitas

Nilai saat ini dari225A, cocok untuk beban distribusi menengah.

Polandia

4 Kutub (4P):Melindungi tiga fase ditambah netral, memastikan isolasi lengkap pada sirkuit.

Voltase

Dirancang untuk jaringan distribusi AC standar (biasanya 400V/690V AC).

Satuan Perjalanan

StandarTermal-Magnetikunit dengan pengaturan yang dapat disesuaikan atau tetap tergantung pada varian model.

Peringkat Interupsi

Kapasitas pemutusan arus pendek (Icu) yang tinggi mampu menangani puluhan kiloampere dengan aman.

Pemasangan

Memanfaatkan amansambungan baut, memastikan antarmuka listrik yang andal untuk aplikasi arus tinggi.

Konstruksi

Desain casing cetakan yang kokoh, tahan benturan, dan stabil secara dimensi.

Jaminan Kualitas & Pengiriman

Di Pugao Electric, prinsip kami adalah "mencegah kerusakan berlanjut ke tahap berikutnya."

• Inspeksi 100%:Setiap unit menjalani pengujian mekanis, kelistrikan, dan lingkungan sebelum dikirim.
• Kemasan Kelas Ekspor:Pemutus Sirkuit Kotak Cetakan AC 4 Tiang 225A diamankan untuk menahan penanganan jarak jauh.
• Pengiriman Cepat:Model reguler sering kali tersedia dari inventaris, sementara pesanan yang disesuaikan mengikuti jadwal produksi yang telah dikonfirmasi.

<

Spesifikasi produk

Pertanyaan Umum

Mengapa menggunakan 4 Kutub dan bukan 3 Kutub?

Pemutus 4 kutub memutuskan ketiga faseDankonduktor netral secara bersamaan. Ini penting untuk:

• Keamanan:Memastikan isolasi total sirkuit untuk personel pemeliharaan.
• Sistem Tenaga Cadangan:Diperlukan untuk sakelar transfer (ATS) untuk mencegah loop netral ke tanah saat beralih antara daya utilitas dan generator.
• Mitigasi Harmonik:Melindungi terhadap arus netral yang disebabkan oleh beban non-linier (seperti VFD dan komputer).

Berapa nilai tegangannya?

ItuPemutus Arus Kotak Cetakan AC 4 Tiang 225Abiasanya diberi peringkat untuk tegangan distribusi industri standar, umumnya mendukung400V hingga 690V ACsistem. Silakan merujuk ke papan nama spesifik pada unit untuk mengetahui voltase operasional pengenal (Ue) dan voltase isolasi (Ui) yang tepat.

Apa Tipe Unit Perjalanannya?

Model standar menggunakan aUnit Perjalanan Termal-Magnetik:

• Panas:Memberikan perlindungan terbalik terhadap beban berlebih menggunakan strip bimetalik.
• Magnetik:Memberikan perlindungan seketika terhadap arus pendek.

Catatan: Unit perjalanan elektronik mungkin tersedia untuk pengaturan yang lebih tepat.

Berapa kapasitas putusnya?

Kapasitas pemutusan (Icu) bervariasi menurut varian model tertentu tetapi dirancang untuk menangani arus gangguan signifikan yang khas pada distribusi menengah. ItuPemutus Arus Kotak Cetakan AC 4 Tiang 225Aumumnya menawarkan kapasitas pemutusan mulai dari25kA hingga 85kA(pada 400V), memastikannya dapat memutus arus pendek dengan aman tanpa kerusakan.
