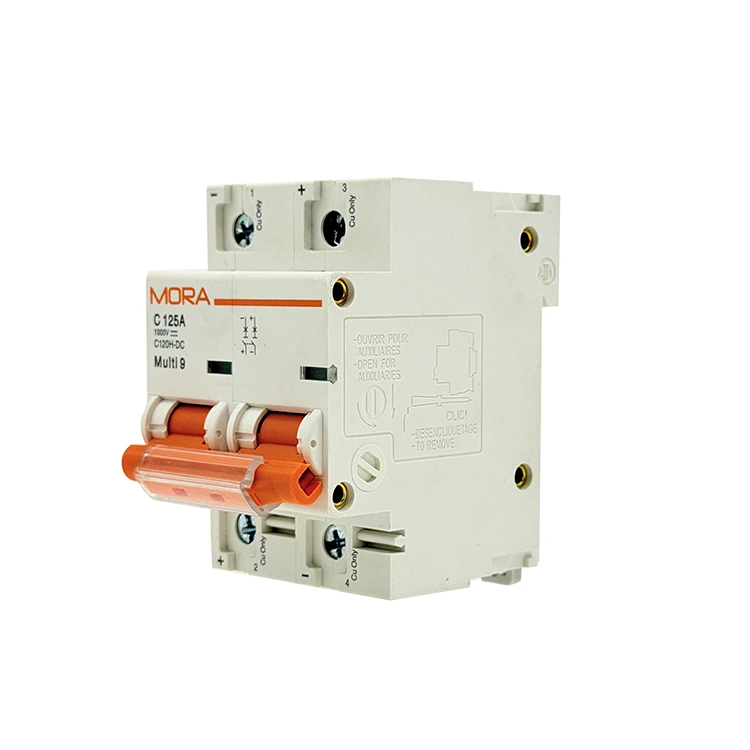

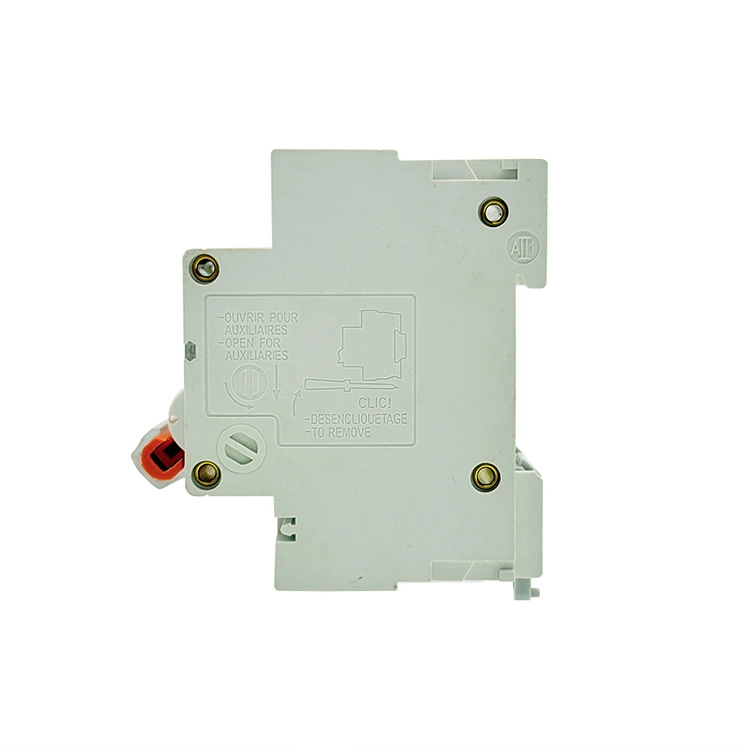

Pemutus Sirkuit Miniatur DC Seri NC 2P

Sebagai pabrik Pemutus Sirkuit Miniatur DC Seri 2P NC canggih yang berbasis di Tiongkok, PUGAO (Mora) memproduksi sakelar pelindung dua kutub berperforma tinggi yang dilengkapi kapasitas pemutusan yang ditingkatkan dan rangka modular yang ramping. Setiap unit menggunakan pengelasan titik otomatis dan pelari busur magnet permanen ganda yang dioptimalkan untuk melindungi telekomunikasi penting, penyimpanan energi, dan infrastruktur tenaga surya komersial.

Apa yang Membuat Seri NC Berbeda dari Pemutus DC Standar?

Jaringan DC industri berkembang pesat, menuju kepadatan energi yang lebih tinggi dan konfigurasi kabinet yang lebih ketat. Meskipun pemutus sirkuit tradisional tingkat perumahan berkompromi pada pembuangan panas ketika diperkecil, Pemutus Sirkuit Miniatur DC Seri 2P NC dilengkapi dengan arsitektur struktural internal yang dirancang ulang dan dibuat secara eksplisit untuk operasi komersial dengan keandalan tinggi.

Dengan mengintegrasikan isolasi fisik dua kutub ke dalam sasis modular yang menghemat ruang, Seri NC meminimalkan real estat pelat muka di dalam papan distribusi sekaligus memperluas jarak rambat internal—jalur terpendek di sepanjang permukaan bahan insulasi antara dua bagian konduktif—untuk mencegah kesalahan pelacakan yang terlokalisasi.

Hub Penggabung Tenaga Surya Kepadatan Tinggi

Pengaturan tenaga surya modern memerlukan komponen kompak untuk memasukkan lebih banyak input string ke dalam ruangan luar ruangan yang lebih kecil. Seri NC memungkinkan pengelompokan array berdampingan yang bersih, mengelola jalur balik positif dan negatif dari string 600V DC dalam profil housing yang ringkas tanpa mengorbankan ventilasi jarak bebas samping.

Bank Baterai Telekomunikasi Terpusat

Dengan sistem komunikasi yang berjalan pada cadangan baterai bertegangan rendah hingga menengah yang stabil, mengatasi kesalahan tanpa menjatuhkan seluruh rak sangatlah penting. Pemutus sirkuit mini ini memberikan perlindungan sirkuit cabang independen, mengisolasi rangkaian baterai tunggal atau modul pengisian daya secara instan sementara pengoperasian di dekatnya tetap berjalan.

Spesifikasi Bahan

Matriks teknik berikut mewakili parameter operasi dasar yang diverifikasi di seluruh jalur pengujian pabrik otomatis kami:

Bagaimana Seri NC Mencapai Kapasitas Pemutusan 10kA?

1. Saluran Ledakan Magnetik Kekuatan Ganda

Pada tegangan yang lebih tinggi hingga 600V DC, penarikan busur listrik dapat dengan mudah berubah menjadi peristiwa busur plasma berkelanjutan yang melelehkan kontak pemutus sirkuit standar sepenuhnya. Pemutus Sirkuit Miniatur DC Seri 2P NC mengatasi hal ini dengan magnet permanen ganda berkekuatan tinggi yang tertanam di kedua sisi setiap jalur kontak. Saat kontaknya terlepas, magnet ini menciptakan medan magnet terarah yang secara instan meregangkan busur, memaksanya keluar dari bantalan perak dan meniupkannya ke dalam saluran busur baja 11 pelat tugas berat yang kemudian dibelah dan didinginkan dalam waktu 4,5 milidetik.

2. Tautan Silang Perjalanan Mekanis Berkecepatan Tinggi

Memisahkan rel positif dan negatif menjadi dua kutub berbeda berarti kedua jalur harus terbuka pada waktu yang bersamaan. Seri NC menggunakan trip bar internal cross-linkage yang mengunci kedua mekanisme mekanis secara bersamaan. Jika gangguan arus berlebih terjadi pada sisi positif, batang internal secara mekanis menyebabkan kutub negatif trip pada saat yang sama, memberikan isolasi galvanik lengkap dan mencegah pengumpanan balik tegangan yang berbahaya.

3. Pengelasan dan Kalibrasi Laser Spot Otomatis

Perakitan komponen manual menimbulkan variasi struktural yang dapat menyebabkan hambatan internal yang tidak merata antara kedua kutub. PUGAO (Mora) menghilangkan variabel manusia ini dengan memproduksi Seri NC pada lini produksi pemutus mikro yang sepenuhnya otomatis. Mesin las titik laser yang canggih mengunci shunt tembaga, bimetal, dan kumparan magnet ke dalam penyelarasan geometris yang presisi, memastikan resistansi internal yang seimbang dan kurva trip yang sesuai di setiap lot produksi.

Protokol Instalasi Lapangan

1. Verifikasi Tegangan Nol:Lingkaran De-energi. Buka semua sakelar pemutus tenaga surya hulu atau tautan isolasi baterai. Gunakan multimeter digital untuk menguji kabel masuk positif dan negatif, pastikan ada 0V sebelum memasukkan kabel ke port terminal.

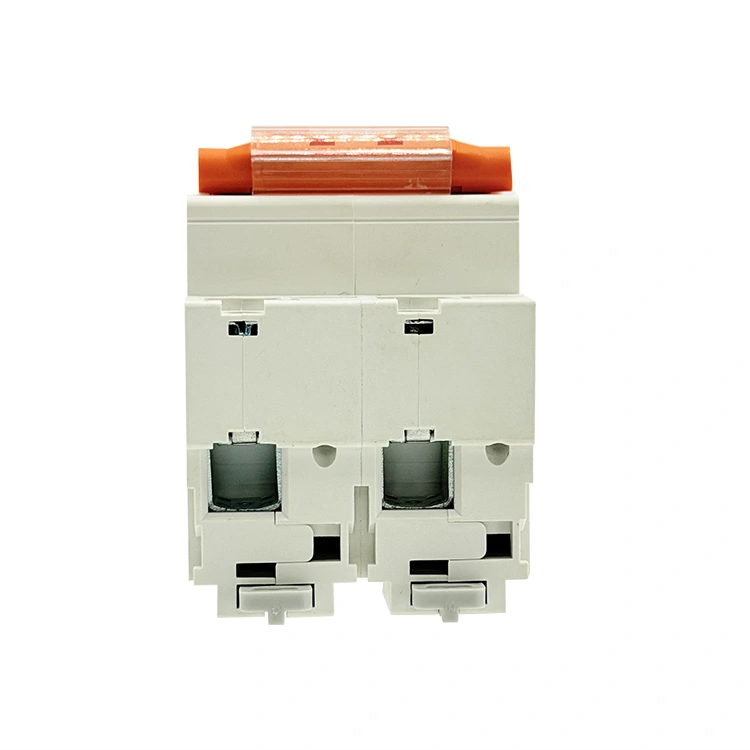

2. Pasang ke Rel DIN:Lampiran Rel. Kaitkan braket belakang atas rangka Seri NC ke rel DIN standar 35 mm. Tekan dengan kuat tepi bawah casing hingga penggeser plastik bermuatan pegas terpasang erat pada posisinya pada rel.

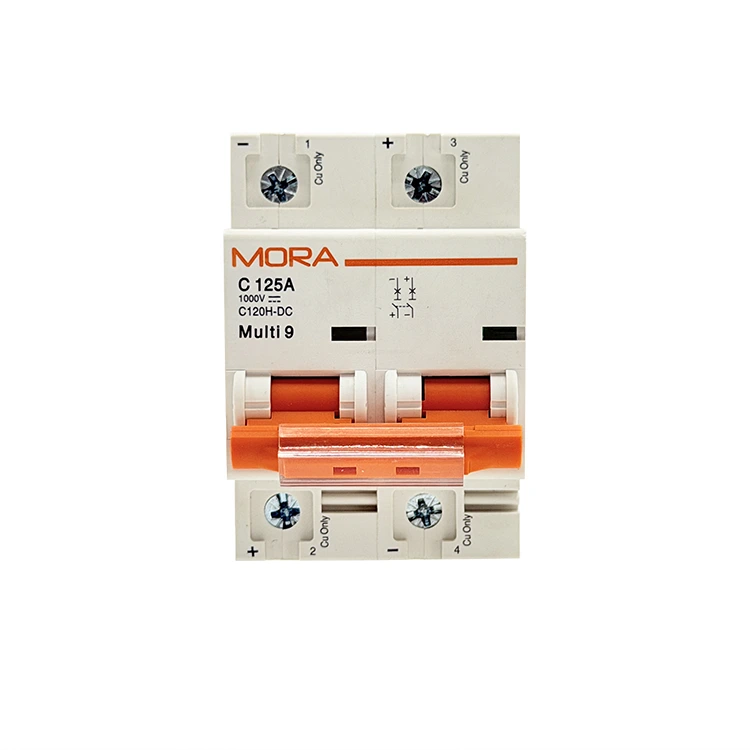

3. Sejajarkan Penanda Polaritas:Pertandingan Polaritas. Periksa simbol (+) dan (-) yang tertera di bagian depan Pemutus Arus Miniatur DC Seri 2P NC. Hubungkan kabel positif masuk Anda ke bagian atas Kutub 1 (bertanda positif) dan kabel negatif masuk Anda ke bagian atas Kutub 2 (bertanda negatif). Peringatan: Membalikkan tata letak ini akan mencegah magnet internal mendorong busur ke saluran pendingin.

4. Sekrup Terminal Torsi:Koneksi Aman. Masukkan inti kawat tembaga yang sudah dikupas seluruhnya ke dalam klem terowongan bergerigi. Dengan menggunakan obeng torsi yang telah dikalibrasi, kencangkan sekrup terminal hingga 2,0–2,5 Nm. Sambungan terminal yang longgar menghasilkan panas lokal yang menyebabkan terjadinya thermal trip dini.

Pertanyaan Umum Aplikasi

Apa yang membuat kapasitas pemutusan NC Series 10kA lebih aman dibandingkan alternatif standar 6kA untuk sistem baterai?

Bank baterai dapat menyalurkan arus hubung singkat yang sangat besar dalam hitungan milidetik jika terjadi gangguan langsung. Pemutus yang diberi nilai hanya 6kA dapat mengalami pengelasan kontak atau pecahnya housing jika energi gangguan melebihi batas mekanisnya. Peringkat 10kA yang ditingkatkan dari Pemutus Sirkuit Miniatur DC Seri 2P NC memastikan pemutus sirkuit ini dapat dengan aman menghilangkan sirkuit pendek baterai yang parah dan berenergi tinggi tanpa merusak rumah pemutus atau merusak komponen di sekitarnya.

Bisakah pemutus NC Seri 2P disambungkan dalam loop seri untuk menangani tegangan DC yang lebih tinggi?

Ya. Jika tegangan sistem Anda melebihi nilai kutub tunggal, Anda dapat mengalirkan konduktor positif melalui kedua kutub secara seri (memasuki bagian atas Kutub 1, melompat dari bawah Kutub 1 ke atas Kutub 2, dan keluar dari dasar Kutub 2). Ini membagi tegangan total menjadi dua ruang busur terpisah, memungkinkan pemutus untuk mengelola tegangan keseluruhan yang lebih tinggi dengan aman.

Bagaimana seharusnya para insinyur desain memperhitungkan panas lingkungan yang tinggi di dalam ruangan luar ruangan yang tertutup rapat?

Strip bimetal internal dikalibrasi pada suhu dasar standar pabrik 30°C. Saat dipasang di dalam kotak penggabung luar ruangan yang tidak berventilasi, di mana panas sekitar dan sinar matahari langsung mendorong suhu internal hingga 55°C, elemen bimetalik akan mengembang terlebih dahulu. Hal ini menurunkan titik trip termal aktual menjadi sekitar 83% hingga 85% dari arus pengenalnya. Untuk mencegah gangguan tersandung, teknisi harus mengintegrasikan kisi-kisi pendingin pasif atau meningkatkan peringkat pemutus dengan menerapkan tabel penurunan suhu termal standar.
