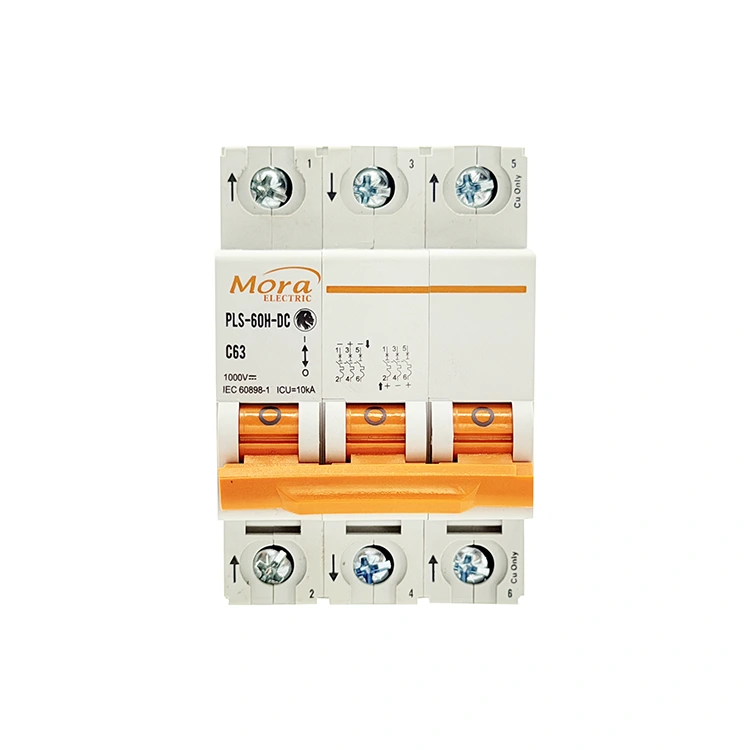

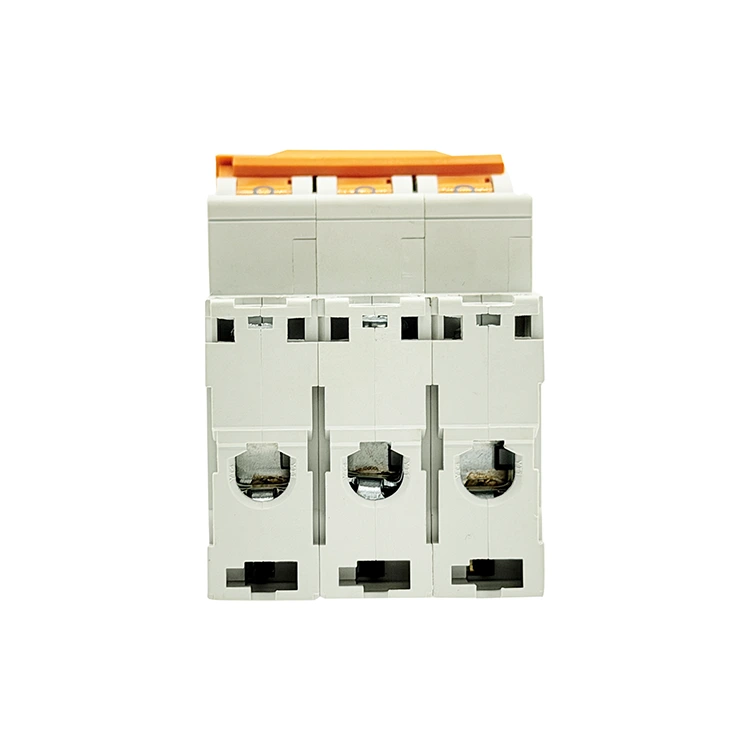

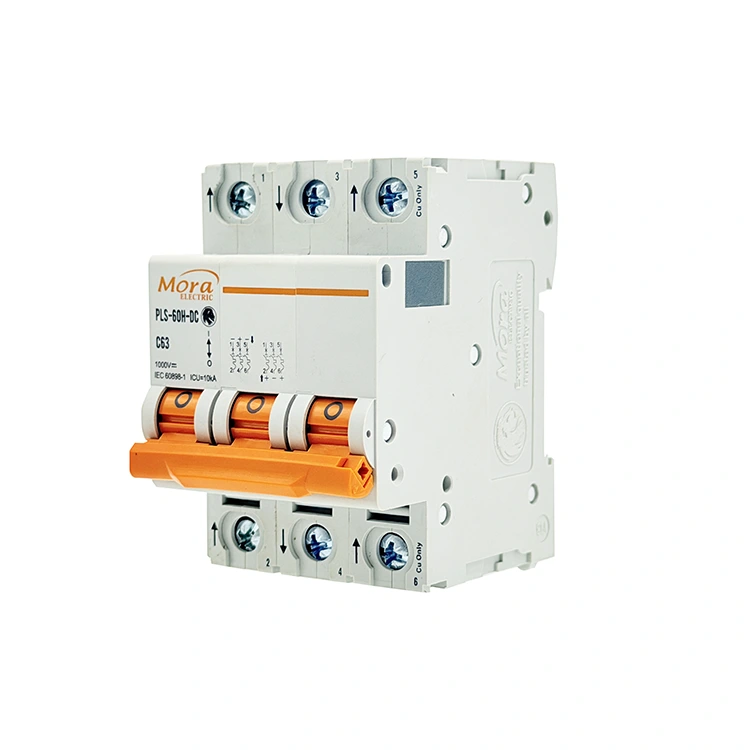

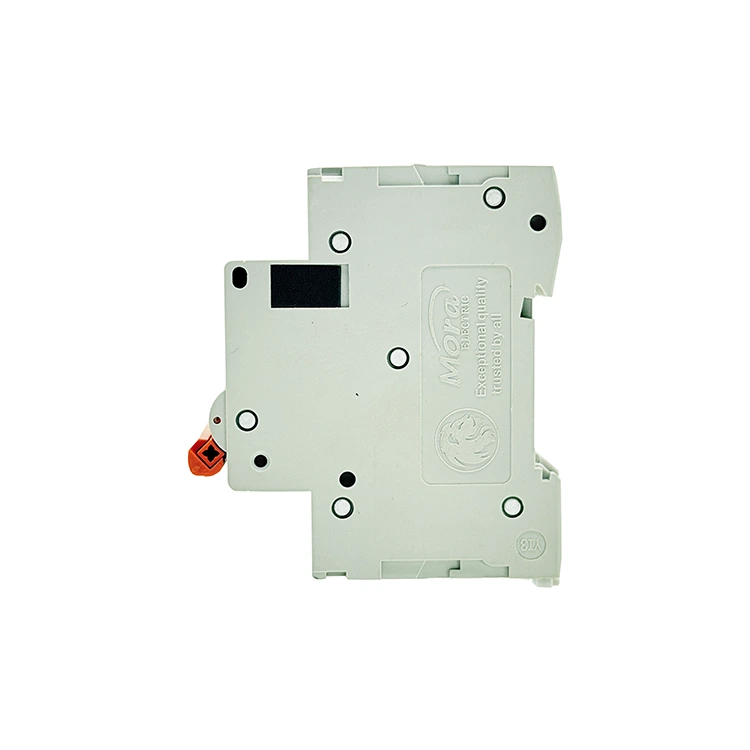

Pemutus Arus DC 3 Kutub C65

Beroperasi sebagai pabrik Pemutus Sirkuit DC 3 Kutub C65 yang mapan di Tiongkok, PUGAO (Mora) membuat sakelar listrik 3 kutub kokoh yang dioptimalkan untuk memutus beberapa jalur DC tegangan tinggi secara bersamaan; pemutus 3P ini memanfaatkan kalibrasi komponen otomatis dan tiga ruang pemadam busur magnet permanen untuk menangani permintaan penyimpanan utilitas khusus di luar jaringan dan industri.

Di Mana Para Insinyur Sebenarnya Menyebarkan Sakelar DC 3P?

Instalasi tenaga surya standar bertegangan rendah biasanya dibatasi pada 250V atau 500V DC, memungkinkan loop kabel sederhana satu atau dua kutub. Namun, seiring dengan meningkatnya skala panel surya komersial industri skala besar, sistem pertanian off-grid, dan fasilitas telekomunikasi pusat yang besar, para insinyur sistem menghadapi pilihan desain berbeda yang memerlukan konfigurasi 3 kutub seperti Pemutus Sirkuit DC 3 Kutub C65.

Interkoneksi Seri Tegangan Tinggi 750V DC

Untuk memaksimalkan efisiensi keluaran dan membatasi kerugian transmisi saluran sistem dalam jarak jauh, para insinyur sering kali memilih untuk menjalankan rangkaian panel surya dalam urutan seri yang panjang. Penumpukan ini menggerakkan tegangan rangkaian terbuka hingga 750V DC. Karena ruang pemutus individu standar masing-masing diberi nilai 250V, unit 3P memungkinkan para insinyur untuk memutar konduktor positif melalui dua kutub dalam pola pengkabelan seri sambil mengarahkan konduktor negatif melalui kutub ketiga. Ini membagi tekanan listrik secara merata di ketiga lingkungan mikro.

Jaringan DC Terapung Tiga Kawat

Pengaturan pemrosesan industri tugas berat tertentu dan peralatan pengangkutan pertambangan menggunakan topologi distribusi DC khusus yang disadap tengah atau tidak dibumikan dengan tiga kabel (terdiri dari kabel referensi Positif, Negatif, dan Netral/Tanah). Sakelar pelindung 3 kutub mengisolasi ketiga konduktor pembawa arus yang berbeda secara bersamaan selama terjadi gangguan, memutus potensi arus balik menyimpang yang tidak menentu.

Isolasi Cadangan Penyimpanan Baterai Sumber Ganda

Dalam node peralihan telekomunikasi lokal, sasis perangkat keras 3 kutub tunggal dapat dikonfigurasi untuk mengelola pengaturan bus terpisah—seperti mengalihkan dua jalur bank baterai masuk positif yang terpisah di samping satu jalur balik umum yang digunakan bersama. Hal ini mengurangi kebutuhan ruang panel di dalam rak peralatan dengan ruang terbatas.

Kemampuan Kinerja

Ambang batas pengoperasian dan material teknik yang ditentukan di bawah ini dijaga dengan ketat di seluruh tahap verifikasi kualitas otomatis kami:

Teknologi Apa yang Mencegah Penggabungan Kontak Internal pada 750V?

1. Sistem Busur Tiup Magnet Permanen Tiga Kali Lipat

Busur arus searah tegangan tinggi tidak melewati keadaan arus nol alami, yang berarti busur tersebut dapat mempertahankan saluran plasma suhu tinggi di antara kontak pembuka yang dengan mudah melelehkan komponen tembaga standar. Untuk mengatasi hal ini, Pemutus Sirkuit DC 3 Kutub C65 kami menggabungkan magnet permanen independen di dalam masing-masing tiga kutubnya. Magnet ini menciptakan medan magnet lokal yang kuat yang menolak busur, secara fisik meniupkannya menjauh dari bantalan kontak dan mendorongnya jauh ke dalam jaringan pendingin baja 9 pelat. Tindakan ini membagi dan memadamkan busur dalam waktu 5 milidetik.

2. Tautan Kait Mekanis Sinkron

Jika salah satu kutub menunda pembukaan selama gangguan tegangan tinggi, kutub yang tersisa akan menanggung beban tegangan listrik, menyebabkan terminal terbakar. PUGAO (Mora) membuat pemutus ini dengan batang penghubung mekanis internal kaku yang menghubungkan ketiga sub-mekanisme kutub. Jika gangguan hubung singkat memicu kumparan trip magnetik di salah satu kutub, batang penghubung trip umum memaksa ketiga kutub turun secara bersamaan, mencegah kondisi energi saluran tunggal yang berbahaya.

3. Kontrol Pengelasan Titik Pabrik Presisi

Variasi resistansi terminal di dalam pemutus multi-kutub menyebabkan distribusi arus tidak merata dan titik panas terlokalisasi di dalam kotak distribusi. Fasilitas manufaktur kami seluas 5.000 meter persegi menghindari masalah ini dengan menggunakan jalur produksi pemutus mikro otomatis. Mesin pelubang dan pengelasan titik otomatis mengunci shunt internal dan rakitan kontak tembaga pada posisi yang tepat, memberikan tingkat resistansi internal yang identik di ketiga kutub.

Panduan Mengatasi Masalah untuk Masalah Lapangan yang Kompleks

• Gagang pengalih Pemutus Sirkuit DC 3 Kutub C65 secara otomatis diatur ulang ke posisi tengah selama pengaktifan sistem awal

Mengapa hal ini terjadi:Kait mekanis internal turun ketika ada arus pendek arus pendek, atau kabel jumper loop seri positif telah salah disambungkan ke terminal kontak negatif, sehingga menimbulkan arus pendek mati di kutub.

Cara memperbaikinya:Isolasikan loop daya utama sepenuhnya. Periksa konfigurasi loop jumper Anda terhadap skema seri. Gunakan penguji resistansi isolasi pada saluran hilir untuk menemukan kabel korsleting atau kerusakan isolasi sebelum mencoba menghidupkan kembali sakelar.

• Satu pelabuhan kutub menunjukkan kenaikan suhu yang tinggi dibandingkan dengan pelabuhan terminal yang berdekatan

Mengapa hal ini terjadi:Sekrup terminal untuk port tertentu tersebut memiliki torsi yang kurang selama pengaturan lapangan, atau untaian kawat di dalam penjepit terowongan dikompresi secara tidak merata.

Cara memperbaikinya:Matikan transmisi daya. Lepaskan konduktor dari port panas, periksa untaian tembaga dari kerusakan atau oksidasi, rapikan dan lepaskan kembali kabel jika perlu, masukkan kembali, dan gunakan kunci momen yang dikalibrasi untuk mengencangkan sekrup hingga 2,5 Nm.

FAQ Teknik & Aplikasi

Mengapa pemutus DC 3P dapat menangani tegangan yang lebih tinggi ketika dikabelkan dalam konfigurasi loop seri?

Setiap ruang kutub independen dari pemutus sirkuit mini dirancang untuk memadamkan hingga 250V DC dengan aman dalam kondisi gangguan. Dengan mengalirkan jalur arus positif melalui dua kutub secara seri sebelum keluar ke inverter, tegangan tegangan total pada kontak selama kejadian busur dibagi dari 500V menjadi 250V per ruang, sehingga sistem dapat dengan mudah menangani tegangan keseluruhan yang lebih tinggi.

Apa konsekuensi operasional dari melewatkan jumper loop positif dan menghubungkan tiga rangkaian surya terpisah melalui tiga kutub individu?

Jika Anda menjalankan tiga senar independen melalui sasis pemutus tunggal tanpa mengikatnya secara seri, nilai tegangan maksimum untuk setiap senar harus tetap di bawah 250V DC. Jika ada string yang melebihi ambang batas ini dan mengalami gangguan, ruang kutub tunggalnya akan kekurangan kemampuan pemisahan tegangan yang diperlukan untuk meredam busur tegangan tinggi yang dihasilkan, yang menyebabkan kerusakan pada housing internal.

Bagaimana paparan radiasi matahari tinggi secara terus-menerus mempengaruhi kalibrasi strip bimetalik internal di dalam wadah penggabung yang tertutup rapat?

Strip bimetal kami dikalibrasi pada suhu dasar pabrik yang terkontrol pada suhu 30°C. Jika dimasukkan ke dalam kotak penggabung luar ruangan yang tidak berventilasi, tempat panas matahari mendorong kondisi ruangan internal hingga 55°C, strip bimetalik di dalam Pemutus Sirkuit DC 3 Kutub C65 akan mengembang sebelum waktunya. Hal ini menurunkan titik trip kelebihan beban termal aktual menjadi sekitar 83% hingga 85% dari arus pengenal nominalnya. Untuk mengatasi hal ini, para insinyur harus mengintegrasikan kisi-kisi pendingin pasif atau meningkatkan peringkat pemutus selama tahap desain sistem awal.
