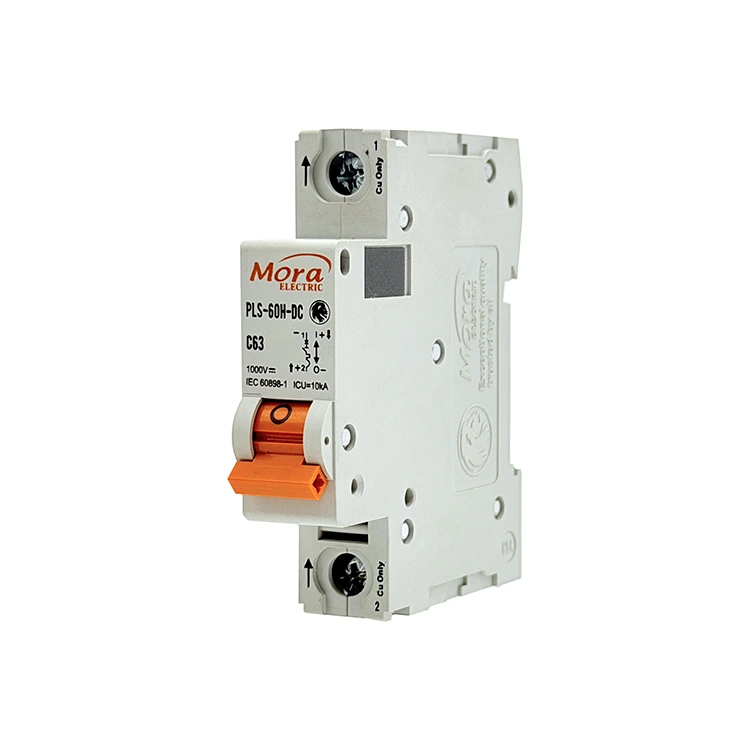

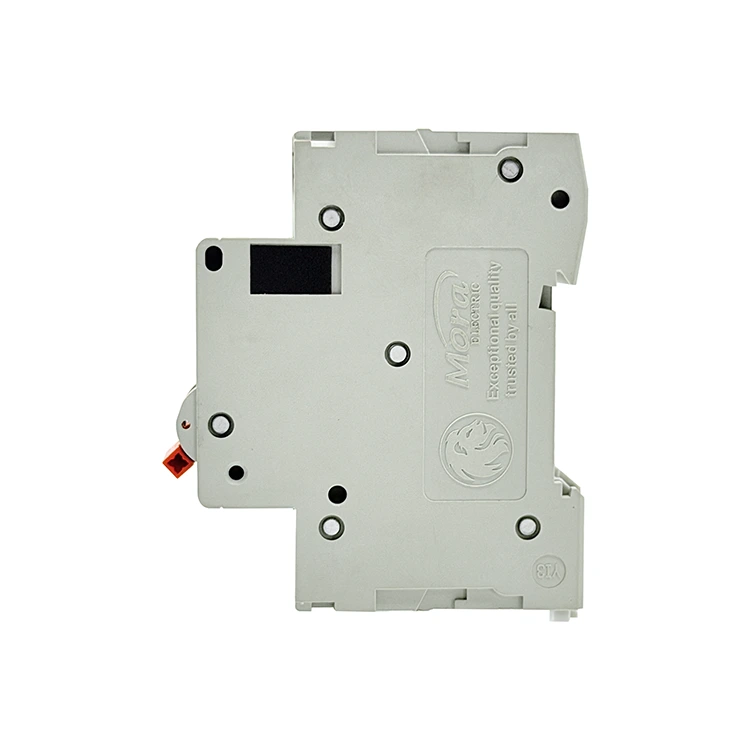

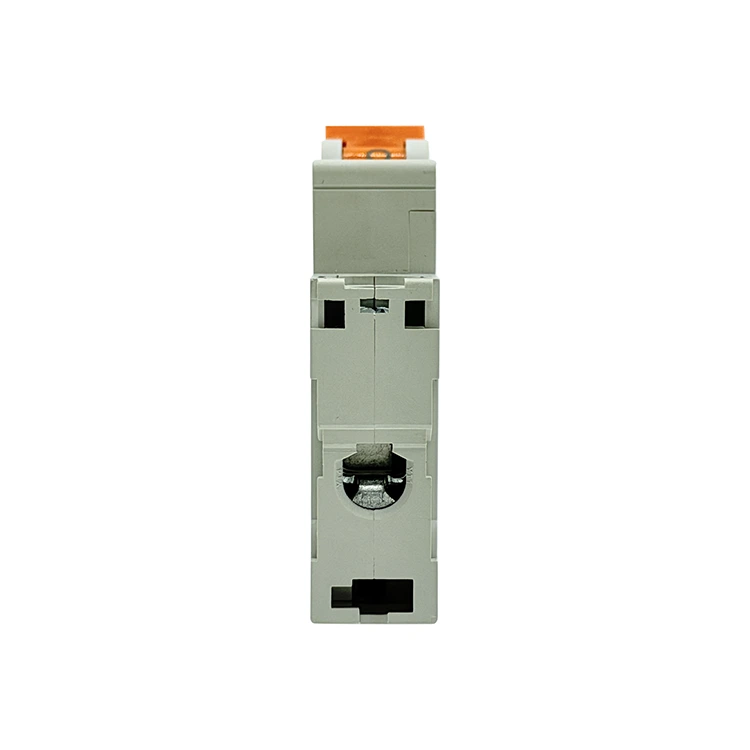

Pemutus Arus DC C65 1 Kutub

PUGAO (merek: Mora) beroperasi sebagai pabrik Pemutus Sirkuit DC C65 1 Kutub khusus di Tiongkok, yang memasok sakelar kutub tunggal tugas berat yang dirancang khusus untuk aplikasi DC; pemutus termal-magnetik 1P kami dilengkapi dengan sistem pemadam busur magnet permanen untuk menghilangkan pembakaran kontak pada rangkaian tenaga surya dan jaringan telekomunikasi.

Definisi Teknis & Aplikasi Praktis

Pemutus Sirkuit DC 1 Kutub C65 adalah sakelar mekanis yang dirancang untuk melindungi loop listrik DC satu fasa. Tidak seperti saluran arus bolak-balik (AC), loop arus DC tidak memiliki titik persimpangan nol alami. Ketika kontak terbuka di bawah beban, busur listrik yang dihasilkan bersifat kontinu dan sangat stabil.

Pemutus kutub tunggal kami mengisolasi rel positif dari sirkuit DC, menggunakan gaya mekanis yang ditargetkan dan percepatan magnet untuk memutus gangguan sebelum menyebabkan kerusakan termal di seluruh sistem.

Sistem Fotovoltaik Surya

Dalam susunan surya perumahan dan komersial, rangkaian panel individual menghasilkan tegangan DC kontinu. Pemutus sirkuit ini dipasang di dalam kotak penggabung pada lapisan keluaran (berkisar antara 12V hingga 250V DC). Ini mengisolasi string individu, mencegah kesalahan arus balik atau arus pendek kabel menyebar ke seluruh susunan surya.

Pusat Data Telekomunikasi & Sistem UPS

Perangkat keras komunikasi modern berjalan pada sistem cadangan baterai 48V hingga 110V DC. Pemutus Sirkuit DC 1 Kutub C65 memberikan perlindungan yang ditargetkan untuk masing-masing rak peralatan, mengisolasi kegagalan komponen lokal tanpa mengganggu daya ke sistem jaringan yang berdekatan.

Otomasi Industri

Loop kontrol DC industri yang terlokalisasi, sistem penanganan material, dan sirkuit manajemen baterai kendaraan listrik internal menggunakan pemutus kutub tunggal untuk membentuk zona daya yang berbeda dan terisolasi dengan aman antara modul pengisian daya dan penyimpanan baterai utama.

Spesifikasi Teknis

Matriks berikut menguraikan batas operasi standar dan komposisi material yang diverifikasi di bangku pengujian kendali mutu kami:

Keunggulan Teknis Inti

1. Pemadam Busur Magnetik 5 Milidetik

Busur arus searah dapat menghancurkan kontak tembaga dalam sepersekian detik jika dibiarkan. Untuk mengatasi hal ini, Pemutus Sirkuit DC 1 Kutub C65 kami menggunakan dua magnet permanen internal. Ketika terjadi kesalahan dan kontak terpisah, medan magnet memaksa busur menjauh dari permukaan kontak dan mendorongnya ke jaringan pendingin baja 9 pelat. Grid membelah, mendinginkan, dan memadamkan busur dalam waktu 5 milidetik, meminimalkan keausan pada permukaan kontak.

2. Kontrol Kelebihan Bimetalik Presisi Tinggi

Kelebihan beban yang terus-menerus secara bertahap menurunkan isolasi kawat, sehingga menimbulkan bahaya kebakaran yang parah. PUGAO (Mora) menggunakan strip bimetal terkalibrasi yang terdiri dari dua logam terikat dengan tingkat ekspansi termal berbeda. Arus berlebih yang terus-menerus memanaskan strip, menyebabkannya bengkok dan memicu tuas trip. Pengaturan mekanis ini mencegah terjadinya trip palsu yang disebabkan oleh lonjakan pengaktifan singkat sekaligus memastikan isolasi yang andal selama beban berlebih.

3. Pengelasan Titik Otomatis

Perakitan internal manual dapat menyebabkan resistensi koneksi yang bervariasi dan titik trip yang tidak konsisten. Fasilitas produksi kami menggunakan jalur perakitan otomatis yang dilengkapi dengan unit pengelasan titik otomatis. Dengan memasang shunt tembaga internal dan mekanisme tripping pada posisi yang tepat, kami memastikan ketahanan internal yang seragam di seluruh proses produksi, mencegah panas berlebih yang terlokalisasi di dalam lemari distribusi.

Instalasi Lapangan

1. Isolasi Sumber Listrik:Pengaturan Keamanan. Buka sakelar pemutus tenaga surya utama atau blok sekering isolasi baterai di bagian hulu. Gunakan multimeter digital yang telah dikalibrasi untuk memverifikasi bahwa terdapat 0V pada saluran masuk sebelum memasang perangkat keras Pemutus Sirkuit DC 1 Kutub C65.

2. Amankan ke DIN Rail:Majelis Kandang. Pasang dasar pemutus ke rel DIN standar 35 mm. Pastikan klip penahan pegas atas dan bawah terkunci dengan kuat pada posisinya, mencegah pergerakan saat mengoperasikan pegangan sakelar.

3. Sejajarkan Indikator Polaritas:Langkah Kritis. Pemutus DC bersifat terarah. Temukan tanda indikator (+) dan (-) yang bersebelahan dengan port terminal. Kabel suplai masuk positif harus masuk ke terminal input positif yang ditentukan. Membalikkan kabel ini akan mencegah magnet internal menarik busur listrik ke jaringan pendingin.

4. Terminal Konduktor Torsi:Verifikasi Akhir. Masukkan konduktor tembaga yang sudah dilucuti dengan bersih ke terminal terowongan. Gunakan obeng torsi yang telah dikalibrasi untuk mengencangkan sekrup terminal hingga 2,0–2,5 Nm. Sambungan yang longgar menyebabkan pemanasan lokal dan penurunan panas dini.

FAQ Teknis & Rekayasa

Mengapa pemutus DC satu kutub ini tidak dapat digunakan pada jalur distribusi AC standar?

Sistem penekan busur internal bergantung pada magnet permanen terarah. Dalam sistem AC, arus terus menerus berganti arah sebanyak 50 atau 60 kali per detik. Arus bolak-balik ini memaksa busur keluar menuju casing plastik daripada masuk ke dalam jaringan pendingin baja, menyebabkan kegagalan besar pada cangkang.

Apa yang menyebabkan pemutus DC melengkung atau meleleh jika polaritas kabel terbalik secara tidak sengaja selama pemasangan di lapangan?

Ketika polaritas dibalik, medan magnet internal mengusir busur listrik dari jaringan pendingin dan menahannya langsung di atas kontak paduan perak. Busur yang terperangkap menghasilkan suhu lokal yang melebihi 1.000°C, melelehkan mekanisme internal dan selubung polimer PA66 alih-alih memadamkannya dengan aman.

Bagaimana suhu pengoperasian sekitar di dalam kotak penggabung yang tersegel mengubah ambang batas tripping termal?

Strip bimetal kami dikalibrasi untuk suhu lingkungan dasar 30°C. Jika suhu bagian dalam kotak distribusi yang tersegel mencapai 50°C akibat paparan sinar matahari langsung, strip bimetalik di dalam Pemutus Sirkuit DC 1 Kutub C65 akan mengalami pemanasan awal, yang menyebabkan pemutusan arus tersebut sekitar 85% hingga 90% dari nilai arus yang tertera. Untuk lingkungan bersuhu tinggi, kami merekomendasikan penurunan beban atau menyesuaikan parameter pemilihan ke atas.
